(DRB DONGIL RUBBER BELT)

شرکت دانگیل کره درسال 1945 با نام شرکت صنایع شیمیایی دانگیل تاسیس و در سال 1966 با نام تسمه لاستیکی دانگیل DRB DONGIL RUBBER BELT تغییر نام داد و توانست در سال 2002 به عنوان یک برند نمونه درساخت و تولید تسمه صنعتی در جهان شناخته شود.

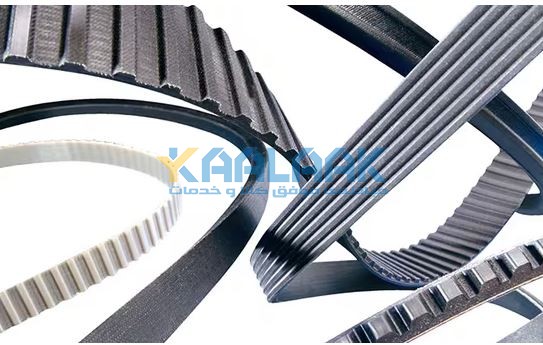

تولیدات کمپانی دانگیل شامل تسمه های صنعتی ، تسمه تایم ، تسمه دینام ، تسمه نقاله و بسیاری قطعات لاستیکی و پلیمری در صنعت ساختمان ، تراکتور سازی ، کشتیرانی ، ریلی و صنایع دیگر می شود.

اکنون پس از گذشت سالها تولیدات خود را در زمینه صنعتی، ماشینی و کشاورزی متنوع ساخته و برند این کارخانه را با نام جدیدDRB DONGIL RUBBER BELT مخفف تسمه لاستیکی دانگیل معرفی کرده است و به عنوان یک برند برتر جهانی خود را معرفی نماید.

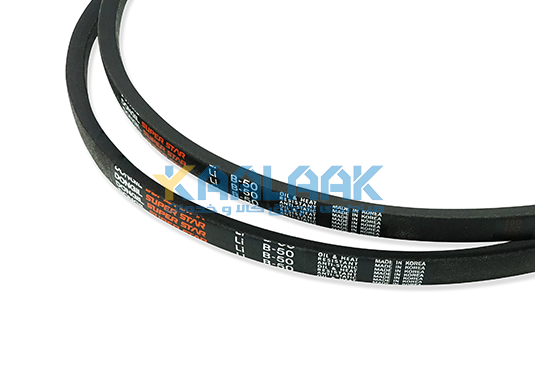

 تسمه وی شکل روکش دار کلاسیک دانگیل

Dongil Classical V-Belt

Wrapped Belt

تسمه Vشکل کلاسیک از رایج ترین و معمولی ترین نوع تسمه است.

• روکش های پارچه ای موجود در تسمه باعث افزایش مقاومت قسمت های داخلی می شود
• طراحی خاص سیم ها باعث افزایش دوام و پایداری تسمه می شود
• مقاومت عالی در برابر حرارت، روغن و خراشیدگی
• از ایجاد الکتریسیته جلوگیری می کند بنابراین می توان از خطر ایمن ماند
• با کاهش لغزش راندمان انتقال قدرت را افزایش می دهد

NR: لاستیک طبیعی / CR: لاستیک کلروپرن

نوع تسمه	پهنا (mm)	ارتفاع (mm)	زاویه
M	10.0	5.5	40˚
A	12.5	9	40˚
B	16.5	11.0	40˚
C	22	14.0	40˚
D	31.5	19.0	40˚
E	38	24.0	40˚

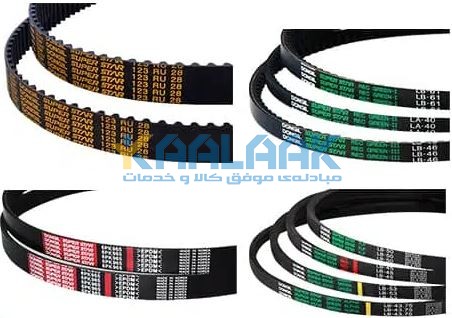

تسمه وی شکل روکش دار باریک دانگیل

Dongil Narrow V-Belt

Wrapped Belt

تسمه Vشکل باریک مانند تسمه Vشکل کلاسیک می باشد این تفاوت که دارای عرض کمتری است. تسمه Vشکل باریک برای افزایش راندمان انتقال قدرت با ایجاد تنش یکنواخت بر روی بخش کششی که دارای شکل مقطع خاص و عرضی باریکتر و طولی بلندتر است با مواد اولیه ویژه ای طراحی شده است.

NR: لاستیک طبیعی / CR: لاستیک کلروپرن

نوع تسمه	پهنا (mm)	ارتفاع (mm)	زاویه
3V	9.5	8.0	40˚
5V	16.0	13.5	40˚
8V	25.4	22.2	40˚
SPZ	9.7	8.0	40˚
SPA	12.7	10.0	40˚
SPB	16.3	13.0	40˚
SPC	22	18.0	40˚

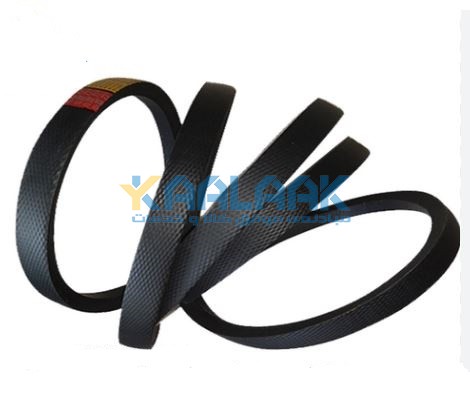

تسمه وی شکل روکش دار چند قلو دانگیل

Dongil Joined V-Belt

Wrapped Belt

تسمه های وی شکل چند قلو یا چند خطی یا چند لاین از چند تسمه تکی تشکیل شده است که توسط یک نوار به هم وصل شده است که به هرکدام از آن ها یک قل یا یک لاین گفته می شود. در این نوع تسمه یک ویژگی جدید طراحی شده است به نام Pitch یا گام وجود دارد. که فاصله مرکز بین دو تسمه را گام یا Pitch می گویند.

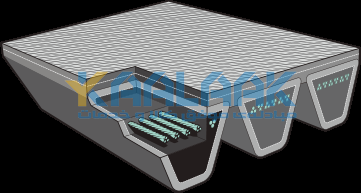

تسمه چندقلو روکش دار معمولی دانگیل (Dongil General joining)

این نوع تسمه ها از اختلاف طولی که در اثر ساییدگی بر روی تسمه وی-شکل که بر روی قرقره آن سوار است، جلوگیری می کند و همچنین می توان آن را براساس نیاز تنظیم کرد.

نوع تسمه	گام (mm)	ارتفاع (mm)
A	15.0	11.5
B	19.0	13.5
C	25.5	16.5
D	37.0	21.5

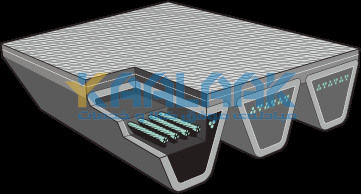

تسمه چند قلو روکش دار باریک دانگیل (Dongil Narrow joining)

• راندمان انتقال قدرت بالا
• قابل استفاده برای پولی های کوچکتر
• صرفه جویی در زمان
• مقاومت عالی در برابر حرارت، روغن و خراشیدگی
• جلوگیری از کوتاه شدن طول عمر تسمه که ناشی از اختلاف طول است

نوع تسمه	گام (mm)	ارتفاع (mm)
3V	10.3	10.5
5V	17.5	16.0
8V	28.6	24.7

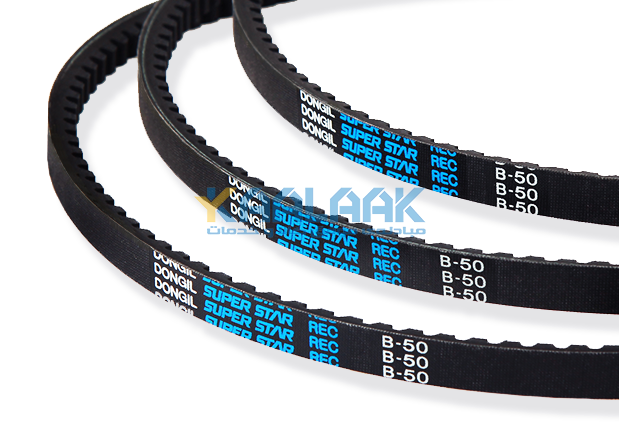

تسمه وی شکل دندانه دار کلاسیک دانگیل

Dongil Classical V-Belt

Raw Edge Cogged Belt

تسمه های Vشکل دنده ای که به صورتی هستند که دربرابرحرارت و روغن بسیار مقاوم بوده و همچنین ضد الکتریسیته ساکن هستند.

• دوام و انعطاف پذیری عالی
• کابل های موجود در تسمه با طراحی خاص باعث افزایش دوام و پایداری طول می شوند
• مقاومت عالی در برابر حرارت، روغن و خراشیدگی
• راندمان انتقال قدرت بالا
• قابل استفاده بر روی پولی های کوچک
• دارای عملکرد ثابت در هنگام چرخش با سرعت بالا

CR: لاستیک کلروپرن

نوع تسمه	پهنا (mm)	ارتفاع (mm)	زاویه
AX	12.7	9.0	38˚
BX	16.7	11.0	38˚
CX	22.2	14.0	38˚

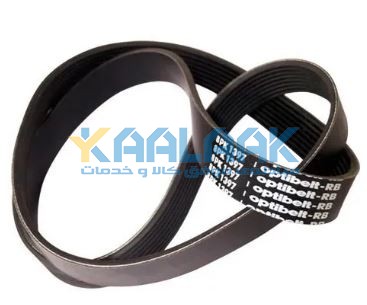

تسمه وی شکل دندانه دار باریک دانگیل

Dongil Narrow V-Belt

Raw Edge Cogged Belt

برای افزایش راندمان انتقال قدرت با ایجاد تنش یکنواخت بر روی بخش کششی که دارای شکل مقطع خاص و عرضی باریکتر و طولی بلندتر است با مواد اولیه ویژه ای طراحی شده است.

نوع تسمه	پهنا (mm)	ارتفاع (mm)	زاویه
3VX	9.7	8.0	40˚
5VX	15.8	13.5	40˚
SPZX	9.7	8.0	40˚
SPAX	12.7	10.0	40˚
SPBX	16.3	13.0	40˚
SPCX	22.0	18.0	40˚

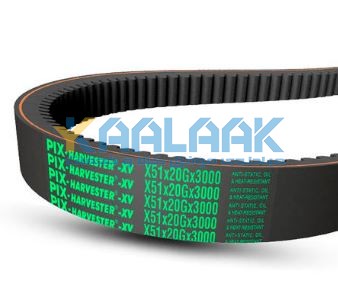

تسمه چندقلو دندانه دار کلاسیک دانگیل

Joined V-Belt Dongil

Raw Edge Cogged Belt

• ضربه و لرزش موقت را به حداقل می رساند
• از ترک برداشتن بر روی پولی و پیچ خوردگی تسمه جلوگیری می کند
• کشش یکنواخت ایجاد می کند
• باعث استحکام طول تسمه می شود

نوع تسمه	گام (mm)	ارتفاع (mm)
AX	15.0	11.0
BX	19.0	13.0
CX	25.5	16.0

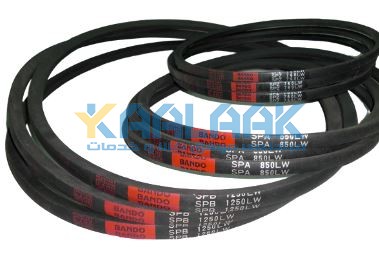

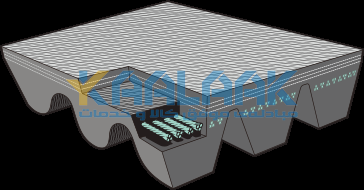

تسمه چند قلو دندانه دار باریک دانگیل

Dongil Joined V-Belt

Narrow Belt

• ضربه و لرزش موقت را به حداقل می رساند
• از ترک برداشتن بر روی پولی و پیچ خوردگی تسمه جلوگیری می کند
• کشش یکنواخت ایجاد می کند
• باعث استحکام طول تسمه می شود
• راندمان انتقال قدرت بالا
• صرفه جویی در زمان

نوع تسمه	گام (mm)	ارتفاع (mm)
3VX	10.3	10.0
5VX	17.5	15.5
SPAX	18.0	12.0
SPBX	23.0	15.0
SPCX	31.0	20.0

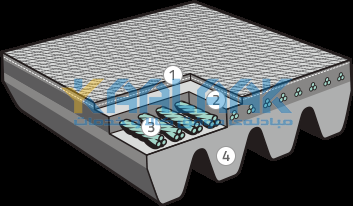

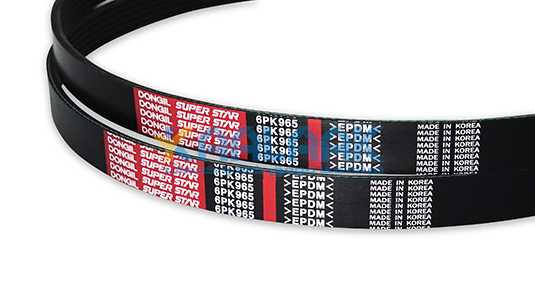

تسمه آجدار دانگیل

Dongil V-Ribbed Belt

تسمه آجدار، نوعی تسمه انتقال قدرت است که  دارای شیارهای طولانی می باشد. این تسمه، ترکیبی از تسمه مسطح و تسمه V شکل می باشد. از این تسمه در کمپرسور، دوچرخۀ تناسب اندام، ماشین‌آلات کشاورزی، میکسر مواد غذایی، ماشین لباسشویی، ماشین چمن‌زنی و … استفاد می‌شود.

• عرض زیاد و ارتفاع باریک تسمه باعث ایجاد انعطاف پذیری عالی می شود
• دارای انتقال قدرت بالا و چرخش با سرعت بالا در شرایطی که قطر پولی کم و دارای خمیدگی در قسمت پشتی باشد
• سیم های موجود در تسمه باعث کاهش انقباض و کشش ثابت در حین کار می شوند
• مقاومت عالی در برابر حرارت، روغن و خراشیدگی
• راندمان انتقال قدرت را با کاهش لغزش افزایش می دهد

BR : لاستیک بوتادین / CR : لاستیک کلروپرن / EPDM : مونومر اتیلن پروپیلن دی ان

نوع تسمه	گام (mm)	ارتفاع (mm)
J	2.34	3.70
L	4.70	9.65
M	9.40	13.0
H	1.60	3.0

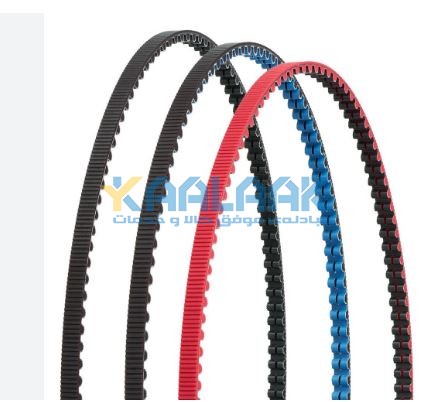

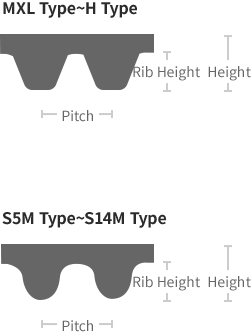

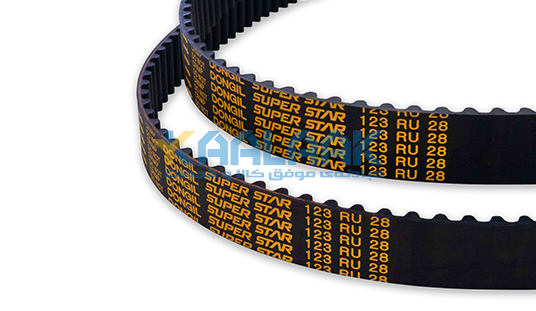

تسمه تایمینگ دانگیل

Dongil Timing Belt

تسمه تایم یا تسمه تایمینگ برای کاهش لغزش و زمان بندی حرکت می باشد. این نوع تسمه جز پرکاربرد ترین تسمه ها می باشد که بیشتر در خودروها استفاده میشود .

• راندمان انتقال قدرت بالا را در شرایطی که رانندگی با سرعت بالا و نوسانات شدید دما همراه باشد تضمین می کند.
• مقاومت عالی در برابر حرارت، روغن و خراشیدگی
• دارای عملکرد ثابت در هنگام چرخش با سرعت بالا
•  از قابلیت ارتجاعی تسمه جلوگیری می کند

نوع تسمه	گام (mm)	ارتفاع  دندانه (mm)	ارتفاع (mm)
MXL	2.032	0.51	1.14
XL	5.08	1.25	2.30
L	9.525	1.90	3.60
H	12.70	2.29	4.30
S5M	5.00	1.91	3.61
S8M	8.00	3.89	5.20
S14M	14.00	5.30	10.20
