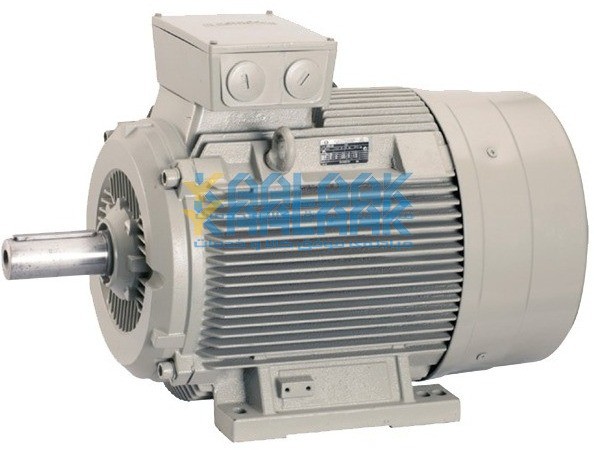

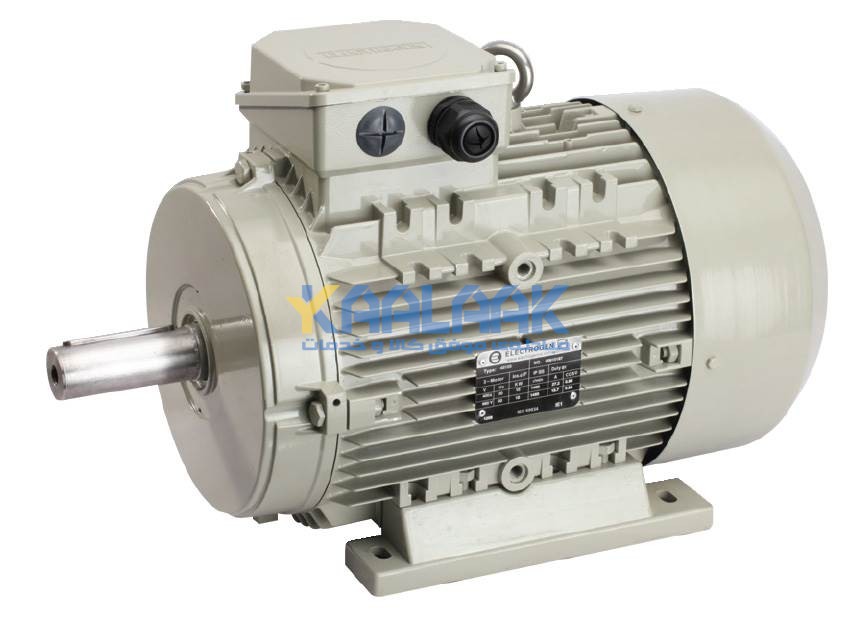

الکتروموتور پوسته چدن الکتروژن

الکتروموتور سه فاز پوسته چدنی الکتروژن از توان 18.5 کیلووات تا توان 200 کیلووات نیز بر اساس استاندارد IEC34 طراحی و تولید شده است. معمولا از الکتروموتورهای پوسته چدنی به دلیل تبادل گرمایی کمتر پیشنهاد می شود که از این الکتروموتور در مناطق سردسیر استفاده شود. الکتروموتور سه فاز پوسته چدن الکتروژن در دورهای 1000، 1500 و 3000 دور طراحی و تولید می شود.

ویژگی های الکتروموتور پوسته چدنی الکتروژن سه فاز 1000rpm

• استفاده از پوسته چدن باعث خاصیت ضد پوسیدگی و ضد خوردگی نیز در الکتروموتورهای سه فاز 1000 دور الکتروژن شده است که باعث استحکام بیشتر آن شده است.
• الکتروموتور الکتروژن پوسته چدنی 1000 دور، دارای تلفات حرارتی پایین و مصرف انرژی بسیار کم می باشد که باعث شده راندمان الکتروموتور افزایش یافته و گشتاور خروجی الکتروژن بسیار بالاتر و با ثبات تر باشد.
• الکتروموتورهای الکتروژن سه فاز 1000 دور پوسته چدنی همانند سایر محصولات تولیدی الکتروژن دارای روتور قفس سنجابی می باشند و همچنین برای کاهش صدای کارکرد و نویز روتور و شافت الکتروموتور از طریق بالانس استاتیکی لرزه گیری شده اند.
• استفاده از سیم تمام مس در سیم پیچ باعث افزایش کارایی، کاهش مصرف، کاهش تلفات حرارتی و افزایش طول عمر الکتروموتورپوسته چدنی 1000 دور نیز شده است

ویژگی های الکتروموتور پوسته چدنی الکتروژن سه فاز 1500rpm

• الکتروموتور سه فاز 1500 دور پوسته چدن دارای راندمان و کارایی بسیار بالا و قدرتمند می باشد.
• الکتروموتور الکتروژن سه فاز 1500rpm پوسته چدنی به دلیل استفاده از قطعات و رعایت دقیق استانداردها،  دارای رده انرژی بالا در سطح IE2  می باشد.
• رنج ولتاژ کاری الکتروموتور سه فاز الکتروژن پوسته پدنی در محدوده 380 تا 440 ولت سه فاز در نظر گرفته شده است و همچنین فرکانس کاری موتور 1500 دور چدنی الکتروژن 50 هرتز طراحی شده است.
•  روتور الکتروموتور سه فاز الکتروژن پوسته پدنی 1500 دور از روتور قفس سنجابی تمام مس و با کیفیت استفاده شده است.
•  الکتروموتور الکتروژن سه فاز الکتروژن پوسته پدنی به دلیل تراش بسیار دقیق قطعات در فرایند تولید و بالانس استاتیکی قطعات چرخشی موتور، صدای کارکرد و نویز دستگاه پایین می باشد.

ویژگی های الکتروموتور پوسته چدنی الکتروژن سه فاز 3000rpm

• راندمان الکتروموتور سه فاز پوسته چدنی الکتروژن در رده IE2‌ قرار گرفته است.
• طراحی روتور الکتروموتور الکتروژن سه فاز پوسته چدنی 3000 دور، از تکنولوژی قفس سنجابی Squirrel Cage استفاده شده است و جنس آن از مس می باشد.
• جنس شافت این الکتروژن 3000rpm سه فاز چدنی از بهترین آلیاژ فولاد ضد زنگ و تراش خورده و لرزه گیری شده می باشد.
• استفاده از فولاد ضد زنگ برای شافت باعث شده که علاوه بر مقاومت بالا ، در برابر پوسیدگی و زنگ زدگی بسیار مقاوم می باشد.

الکتروموتور پوسته چدن الکتروژن

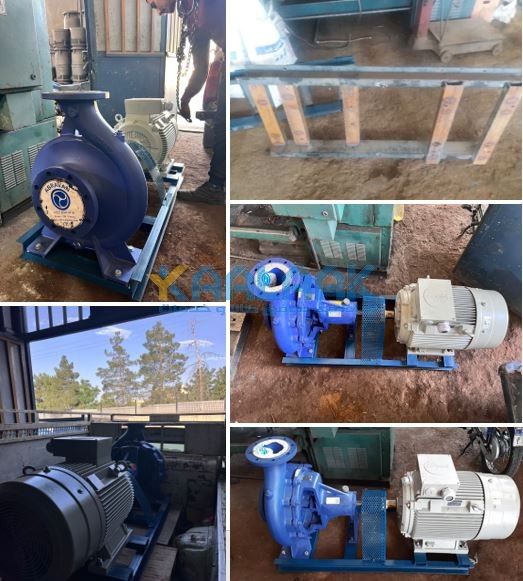

ساخت و ارسال سفارش مشتری، کوپله کردن پمپ و الکتروموتور روی شاسی، از شرکت کالاک

پمپ سانتریفیوژ (۳۸۰) ۴۰۰-۱۲۵ آبروان تراش پروانه ۳۸۰ کوپله و مونتاژ شده بر روی شاسی
به همراه الکتروموتور ۴۵ کیلووات ۱۵۰۰ دور برند الکتروژن

بررسی مشخصات فنی و کاربردی پمپ سانتریفیوژ مدل 400-125 آبروان بهمراه الکتروموتور 45 کیلووات الکتروژن و نحوه کوپله روی شاسی

در صنایع مختلف، پمپ‌های سانتریفیوژ نقش حیاتی در انتقال سیالات ایفا می‌کنند. در این بخش، به بررسی یکی از مدل‌های پرکاربرد یعنی پمپ سانتریفیوژ 400-125 برند آبروان می‌پردازیم که به همراه یک الکتروموتور ۴۵ کیلووات، ۱۵۰۰ دور برند الکتروژن بر روی شاسی فولادی مونتاژ و کوپله شده است. این مجموعه برای پروژه‌های آبرسانی، ایستگاه‌های پمپاژ، کشاورزی صنعتی و کاربری‌های عمومی آب و فاضلاب طراحی و استفاده می‌شود.

مشخصات فنی پمپ 400-125 آبروان

پمپ سانتریفیوژ مدل ۴۰۰-۱۲۵ آبروان یکی از محصولات صنعتی پرکاربرد در انتقال حجم بالای سیالات است. این مدل با طراحی حلزونی و پروانه تراش‌خورده مخصوص سیستم‌های فشار متوسط تا بالا طراحی شده و قابلیت کوپله‌شدن با الکتروموتورهای قدرتمند را دارد.

• نوع پمپ: سانتریفیوژ افقی تک‌مرحله‌ای
• مدل: 400-125
• برند: آبروان
• قطر ورودی/خروجی: قطر ورودی ۴۰۰ میلی‌متر / قطر خروجی ۱۲۵ میلی‌متر
• جنس بدنه: چدن یا فولاد (بسته به سفارش)
• پروانه: تراش‌خورده برای انطباق با موتور ۴۵ کیلووات
• دبی: 150 تا 250 مترمکعب در ساعت
• هد (فشار): حدود 35 تا 55 متر
• نصب: کوپله و مونتاژ شده بر روی شاسی مشترک
• کاربرد: انتقال آب، آبیاری مزارع، سیستم‌های برج خنک‌کن، فاضلاب نیمه‌تمیز، آبرسانی عمومی

مشخصات فنی الکتروموتور الکتروژن – ۴۵ کیلووات، ۱۵۰۰ دور

این موتور از پرفروش‌ترین مدل‌های صنعتی در ایران است و با تکیه بر کیفیت ساخت داخلی، خدمات پس از فروش و قطعات یدکی در دسترس، انتخابی هوشمندانه برای کوپل با پمپ‌های صنعتی محسوب می‌شود.

• برند: الکتروژن
• توان خروجی: ۴۵ کیلووات (۶۰ اسب بخار)
• سرعت: ۱۵۰۰ دور در دقیقه (۴ پل)
• ولتاژ: سه‌فاز ۳۸۰ ولت
• کلاس حفاظت:  IP55
• کلاس حرارتی: F
• نوع نصب: افقی پایه‌دار (B3)

مشخصات عملکردی پمپ (با پروانه تراش خورده)

• پروانه تراش‌خورده برای کاهش فشار نهایی و انطباق با قدرت موتور انجام می‌شود. در نتیجه، عملکرد نهایی پمپ معمولاً به شکل زیر خواهد بود (مقادیر تقریبی می باشد):
• دبی: حدود ۱۵۰ تا ۲۵۰ متر مکعب در ساعت (بسته به ارتفاع مورد نیاز)
• هد (ارتفاع پمپاژ): حدود ۳۵ تا ۵۵ متر
• فشار خروجی: ۳.۵ تا ۵.۵ بار
• کاربرد: انتقال آب صنعتی، کشاورزی، ایستگاه پمپاژ، آبرسانی شهری، ایستگاه پمپاژ فاضلاب سبک، سیستم‌های تهویه و برج خنک‌کن

 کوپله و مونتاژ پمپ و الکتروموتور روی شاسی

یکی از مراحل حیاتی در بهره‌برداری صحیح از پمپ‌های صنعتی، کوپله حرفه‌ای و دقیق پمپ و الکتروموتور بر روی شاسی است. این فرآیند باید طبق استانداردهای مهندسی انجام شود تا انتقال توان بهینه، کاهش لرزش و افزایش طول عمر دستگاه حاصل شود.

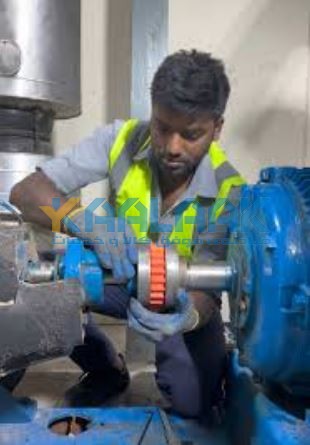

نحوه کوپله و مونتاژ پمپ 400-125 آبروان با الکتروموتور روی شاسی

در یک سیستم صنعتی استاندارد، پمپ و الکتروموتور به‌صورت زیر مونتاژ و کوپله می‌گردد.

اجزای اصلی

• پمپ سانتریفیوژ افقی (مدل 400-125 آبروان)
• الکتروموتور ۴۵ کیلووات، ۱۵۰۰ دور، برند الکتروژن
• شاسی مشترک (Baseplate) از فولاد مقاوم و ماشین‌کاری‌شده
• کوپلینگ منعطف (Flexible Coupling) یا صلب (Rigid Coupling) – معمولاً از نوع کوپلینگ الاستومری
• صفحه هم‌راستاساز (Alignment pad) برای تنظیم دقیق محور پمپ و موتور

پمپ و الکتروموتور روی شاسی فولادی سنگین نصب شده‌اند.

کوپله از نوع مستقیم (با کوپلینگ صلب یا الاستیک) برای انتقال مؤثر گشتاور.

مونتاژ دقیق با تنظیم هم‌راستایی (Alignment) جهت کاهش استهلاک و افزایش عمر بلبرینگ‌ها.

امکان نصب لرزه‌گیر در پایه‌های شاسی برای کاهش نویز و ارتعاش.

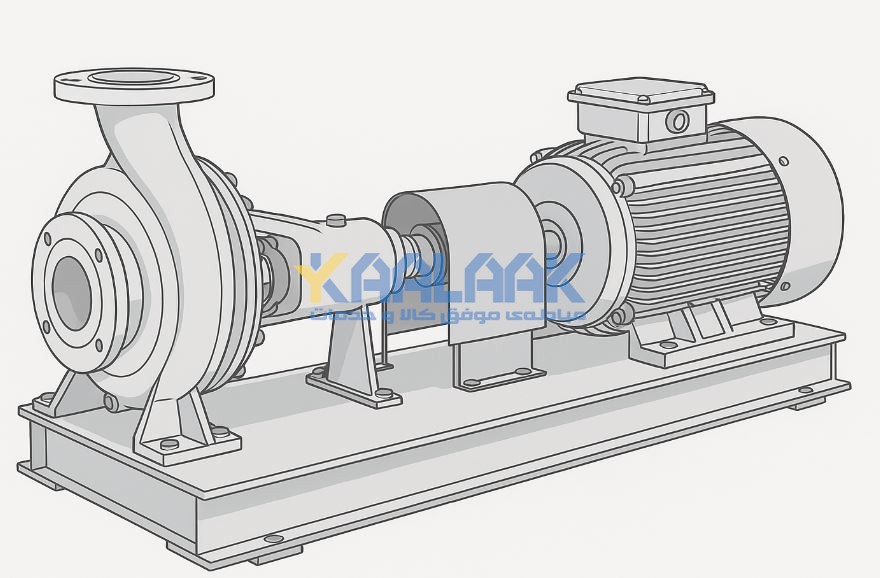

مراحل کوپله و مونتاژ(کوپله سازی)

• نصب پمپ و موتور روی شاسی فولادی مقاوم

پمپ و الکتروموتور بر روی یک شاسی مشترک از جنس فولاد سنگین نصب می‌شوند. این شاسی از پیش ماشین‌کاری شده و محل پیچ‌های پایه برای تجهیزات به‌دقت تنظیم شده است. شاسی فولادی مستطیلی با سوراخ‌های رزوه‌دار مخصوص پایه‌ی هر دو تجهیز طراحی شده. پمپ و الکتروموتور هر دو به وسیله پیچ‌های مقاوم به پایه‌ها بسته می‌شوند.

• هم‌راستاسازی یا ترازکردن (Alignment)

با استفاده از ابزارهایی مانند ساعت اندیکاتور یا لیزر الاینمنت، محورشافت پمپ و موتور کاملاً هم‌راستا می‌شوند. این مرحله برای جلوگیری از لرزش، صدا، و استهلاک کوپلینگ و بلبرینگ ها حیاتی است.

• کوپلینگ منعطف

از یک کوپلینگ الاستیک یا Jaw Coupling بین شافت پمپ و شافت موتور استفاده می‌شود. این نوع کوپلینگ علاوه بر انتقال گشتاور از موتور به پمپ، لرزش و شوک‌های مکانیکی را نیز جذب می‌کند.

• نصب محافظ کوپلینگ(Coupling Guard)

برای ایمنیکامل اپراتورها، یک کاور محافظ فلزی یا پلی‌کربنات روی کوپلینگ قرار داده می‌شود تا از تماس با قطعات در حال چرخش جلوگیری شود.

نصب لرزه‌گیر در زیر شاسی:

پایه‌های شاسی روی پدهای ضد لرزش (Anti-vibration pads) یا فنرهای صنعتی نصب می‌شوند تا لرزش و صدای سیستم به حداقل برسد.

ویژگی و مزیت های الکتروپمپ کوپله شده

• راندمان بالا در فشار و دبی متوسط
• طراحی قابل تعمیر و نگهداری آسان به دلیل طراحی استاندارد
• عملکرد پایدار در شرایط صنعتی سنگین
• نصب یکپارچه با قابلیت جابجایی آسان
• قطعات یدکی در دسترس و خدمات فنی داخلی
• مناسب برای کارکرد شبانه‌روزی و پیوسته
• تولید داخل با قطعات قابل تأمین و خدمات پس از فروش مناسب
• مصرف بهینه برق نسبت به خروجی

کاربردهای رایج الکتروپمپ کوپله شده

• ایستگاه‌های پمپاژ شهری و روستایی
• پمپ‌های اصلی سیستم آبیاری مزارع بزرگ
• آبیاری تحت فشار و آبیاری ثقلی
• صنایع غذایی، دارویی و نفتی
• سیستم‌های خنک‌کاری صنعتی(تأمین آب برج‌های خنک‌کن در صنایع)
• خطوط انتقال فاضلاب و آب صنعتی
• تخلیه و انتقال آب در معادن، سدها و پروژه‌های عمرانی

محدودیت‌های استفاده از این محصول

• مناسب برای سیالات تمیز یا با ذرات محدود؛ برای سیالات با ذرات ساینده نیاز به تعویض متریال پروانه و بدنه است.
• صدای نسبتاً بالا در شرایط بدون عایق یا بدون لرزه‌گیر

مزایای این نوع مونتاژ

• افزایش عمر مفید پمپ و موتور
• کاهش مصرف انرژی به علت تراز دقیق
• قابلیت باز و بست آسان برای تعمیرات
• ایمنی بالا برای اپراتورa

سؤالات متداول مشتریان درباره کوپله‌کردن پمپ آبروان با الکتروموتور الکتروژن

1.  آیا پمپ 400-125 آبروان با الکتروموتور ۴۵ کیلووات الکتروژن هماهنگ است؟

   بله، این پمپ در نسخه پروانه تراش‌خورده به‌طور کامل با الکتروموتور ۴۵ کیلووات ۱۵۰۰ دور الکتروژن کوپله می‌شود و برای دبی و هد متوسط تا بالا مناسب است.

2.  آیا این پکیج روی شاسی آماده نصب ارائه می‌شود؟

   بله، کوپله کامل به همراه تراز مکانیکی (Alignment) و نصب بر روی شاسی فولادی سنگین انجام می‌شود. مجموعه آماده بهره‌برداری است.

3. چه نوع کوپلینگی بین پمپ و الکتروموتور استفاده می‌شود؟

   معمولاً از کوپلینگ‌های الاستیک یا Jaw Coupling برای جذب لرزش و انتقال بهتر نیرو استفاده می‌شود. در برخی پروژه‌های خاص کوپلینگ صلب یا دنده‌ای هم ممکن است استفاده شود.

4.  آیا می‌توان از این پکیج در نزدیکی کوره یا محیط صنعتی گرم استفاده کرد؟

   بله، در صورتی که شاسی با پد ضد لرزش، محافظ کوپلینگ فلزی و فاصله مناسب از منبع حرارتی در نظر گرفته شود، استفاده در این شرایط مشکلی ندارد.

5.  آیا نصب و راه‌اندازی اولیه نیاز به تیم فنی دارد؟

   پیشنهاد می‌شود نصب اولیه توسط تکنسین‌های فنی مجرب انجام شود تا هم‌راستایی دقیق شافت‌ها، تراز سطح و اتصال کوپلینگ با دقت استاندارد انجام شود.

6. در صورت خرابی کوپلینگ یا بلبرینگ‌ها، تعمیرات چگونه انجام می‌شود؟

   کوپلینگ، بلبرینگ و سایر قطعات مصرفی کاملاً در بازار ایران در دسترس‌اند. طراحی ماژولار و استاندارد پمپ و موتور باعث می‌شود تعمیر و تعویض آسان باشد.

7. آیا امکان تغییر توان موتور در آینده وجود دارد؟

   بله، در صورت نیاز به تغییر شرایط عملکرد (مثل افزایش فشار یا دبی)، می‌توان موتور را تعویض کرد، اما باید مجدداً کوپلینگ و پروانه پمپ بازبینی یا تعویض شود.

8.  آیا این پکیج مناسب کار مداوم 24 ساعته است؟

   بله، الکتروموتور الکتروژن کلاس کاری S1 دارد که برای کارکرد دائم طراحی شده و پمپ آبروان نیز تحمل کاری بالا دارد.

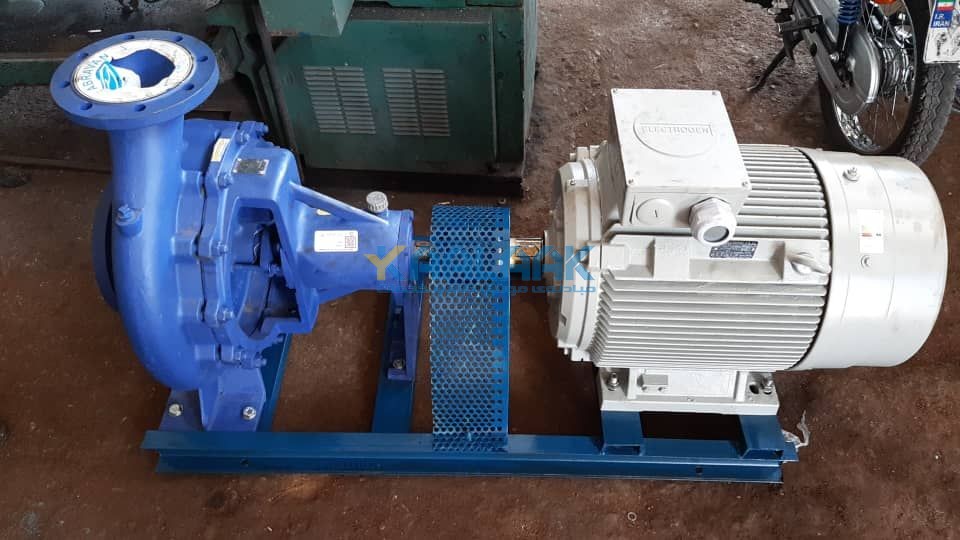

پمپ سانتریفیوژ مدل 400-125 برند آبروان، به همراه الکتروموتور 45 کیلووات الکتروژن و نصب حرفه‌ای روی شاسی فولادی، یکی از ترکیب‌های محبوب در پروژه‌های تأسیسات آبرسانی و صنعتی کشور است. این پکیج با تکیه بر کیفیت، قابلیت تعمیر، و پشتیبانی کامل، انتخابی مطمئن برای پروژه‌های بزرگ  به شمار می‌رود.

اگر به دنبال تأمین، مشاوره یا نصب حرفه‌ای این نوع پمپ و موتور صنعتی هستید، تیم کالاک آماده ارائه مشاوره و خدمات تخصصی برای انتخاب درست و دقیق این محصول، پمپ، الکتروموتور، کوپله استاندارد و اجرای نصب تا راه‌اندازی کامل سیستم می باشد. برای دریافت قیمت، راهنمایی فنی یا ثبت سفارش با ما تماس بگیرید.
