سیم دوبل هوایی (Aerial Double Wire) نوعی کابل مخابراتی و شبکه‌ای است که به دلیل استحکام و دوام بالا، در سیستم‌های انتقال داده و ارتباطات استفاده می‌شود. این سیم دارای ساختاری مقاوم در برابر عوامل محیطی و مکانیکی بوده و یکی از گزینه‌های برتر برای انتقال اطلاعات در شرایط سخت است. به دلیل خاصیت ضد شنود، این کابل در بسیاری از کاربردهای نظامی و صنعتی نیز مورد استفاده قرار می‌گیرد و به نام سیم جنگی نیز شناخته می‌شود.

ساختار و ویژگی‌های سیم دوبل هوایی

سیم جنگی مخابراتی دارای ساختاری منحصربه‌فرد است که آن را از سایر کابل‌های مخابراتی متمایز می‌کند. در ادامه، مشخصات فنی این سیم بررسی شده است:

• هادی (Conductor)

• • از جنس مفتول مس آنیل شده با رسانایی بالا، مناسب برای انتقال داده‌ها با کمترین تلفات
  • سیم مهار از جنس مفتول فولادی گالوانیزه برای افزایش استحکام مکانیکی

• عایق (Insulation)

• • ساخته‌شده از پلی‌اتیلن (PE) برای مقاومت در برابر شرایط جوی نامناسب
  • مقاوم در برابر اشعه فرابنفش (UV)، رطوبت، و تغییرات دمایی

• استحکام مکانیکی بالا

• • طراحی‌شده برای تحمل تنش‌های مکانیکی بالا در محیط‌های بیرونی
  • مناسب برای نصب در مناطق بادخیز و شرایط جوی سخت

• حداکثر نامتعادلی مقاومت (Max Resistance Unbalance)

این پارامتر نشان‌دهنده تفاوت مقاومت بین دو یا چند هادی در یک کابل است. نامتعادلی مقاومت معمولاً به‌صورت درصد بیان می‌شود و هرچه مقدار آن کمتر باشد، کیفیت کابل بالاتر است. حداکثر عدم تعادل مقاومت در Drop Wires J-2YT به استانداردهای صنعت و مشخصات سازنده بستگی دارد. مقادیر معمولی این پارامتر برای سیم‌های مخابراتی (بین دو هادی) کمتر از ۲٪ و مقاومت هادی معمولی (برای سیم مسی ۰.۹ میلی‌متر) Ω/km 40-30 است.

چرا مهم است؟

• • اگر مقاومت هادی‌ها متعادل نباشد، باعث ایجاد اعوجاج در سیگنال‌های مخابراتی و افت عملکرد کابل می‌شود.
  • در کابل‌های جفت‌پیچ‌شده (Twisted Pair)، نامتعادلی بالا می‌تواند باعث ایجاد نویز و کاهش دقت انتقال داده شود. کابل‌هایی با نامتعادلی مقاومت پایین‌تر، عملکرد بهتری در انتقال سیگنال و کاهش تداخل دارند.

• ظرفیت خازنی متقابل (Mutual Capacitance)

این پارامتر میزان ظرفیت خازنی بین دو هادی مجاور را نشان می‌دهد. این مقدار تأثیر زیادی بر عملکرد انتقال سیگنال در کابل‌های مخابراتی دارد. ظرفیت خازنی بالا می‌تواند باعث افت سیگنال و ایجاد نویز در سیستم شود. ظرفیت متقابل بالاتر می‌تواند منجر به تداخل سیگنال و تخریب شود. مقادیر معمولی برای کابل‌های مخابراتی بین ۴۰-۶۰ نانوفاراد بر کیلومتر متغیر است، اما مقدار دقیق به طراحی کابل بستگی دارد.

• استقامت دی‌الکتریک (Dielectric Strength)

این مقدار به حداقل استقامت دی‌الکتریک کابل اشاره دارد. یعنی وقتی ۱۵ کیلوولت ولتاژ متناوب (RMS) به کابل اعمال شود، حداکثر ۵ میلی‌آمپر جریان نشتی مجاز است.

نامگذاری سایز سیم و کابل

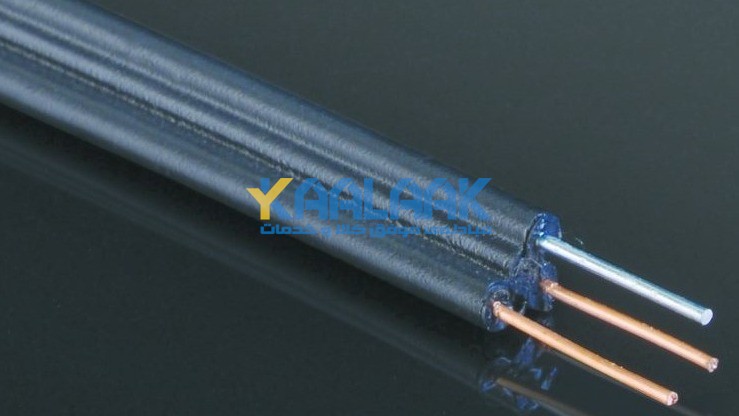

به عنوان مثال (1.2+0.9*2): کابل دارای دو هادی مسی است که قطر هر کدام ۰.۹ میلی‌متر است. این هادی‌ها معمولاً برای انتقال سیگنال (مانند خطوط تلفن) استفاده می‌شوند. +1.2: یک عضو استحکام اضافی (معمولاً از جنس فولاد یا مواد تقویت‌کننده دیگر) با قطر ۱.۲ میلی‌متر برای بهبود استحکام مکانیکی و مناسب‌سازی کابل برای تاسیسات هوایی به آن اضافه شده است. این طراحی موجب افزایش دوام مکانیکی و عملکرد بهینه کابل در محیط‌های باز می‌شود.

انواع سیم دوبل هوایی

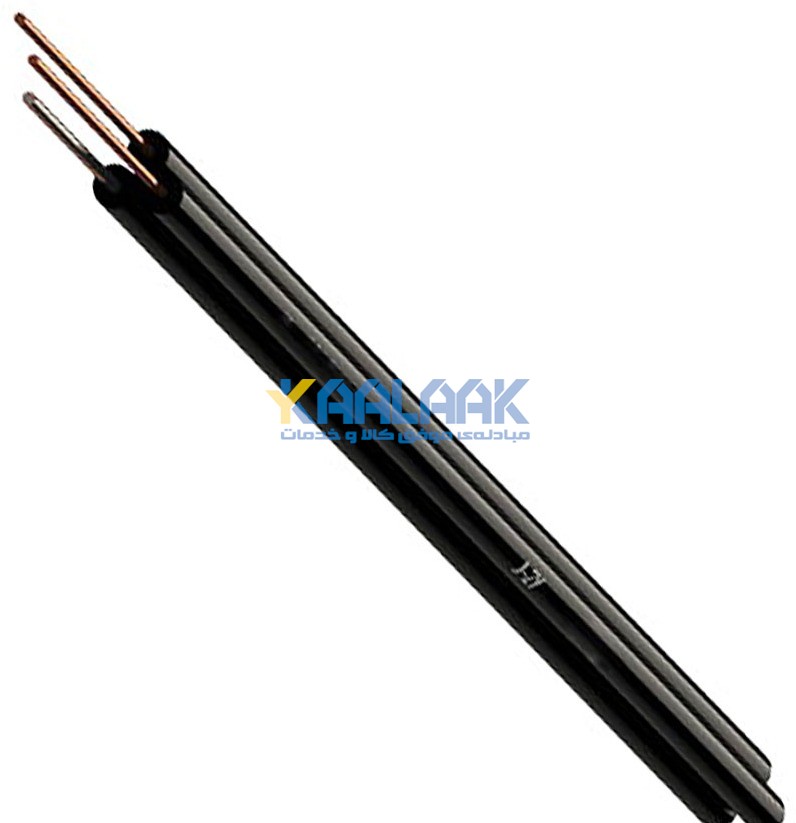

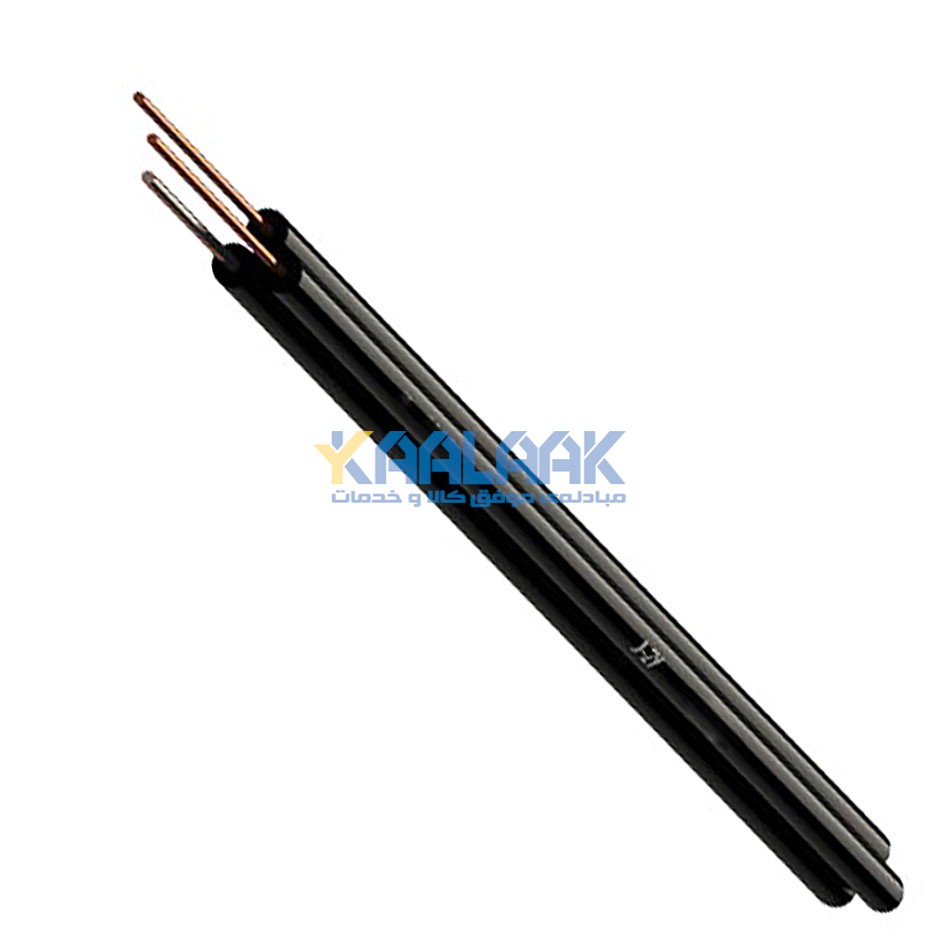

• سیم دوبل هوایی مهاردار

• • دارای دو رشته سیم مسی و یک رشته فولادی مهارکننده
  • مناسب برای سیم‌کشی‌های هوایی تلفن و انتقال داده
  • روکش پلی‌اتیلن اکسترود برای محافظت در برابر عوامل محیطی

• سیم دوبل هوایی بدون مهار (صحرایی)

• • بدون سیم فولادی مهارکننده
  • مناسب برای کاربردهای مخابراتی خاص

کاربرد سیم دوبل هوایی

• ارتباط جعبه های تقسیم نصب شده روی تیر و دیوار
• ارتباطات نظامی و انتقال داده
• سیستم‌های کنترل و فرماندهی نظامی
• شبکه‌های مخابراتی در شرایط جوی نامساعد
• تجهیزات الکترونیکی در وسایل نقلیه زرهی
• تأسیسات الکتریکی در کشتی‌ها و زیردریایی‌ها
• سامانه‌های موشکی و پدافندی

نصب و نگهداری سیم دوبل هوایی

راهنمای نصب

• • از ابزارآلات مناسب استفاده کرده و عایق‌بندی ایمنی دستگاه را رعایت کنید
  • به فاصله مناسب از منابع گرما و تداخل الکترومغناطیسی توجه داشته باشید
  • از شعاع خمش مجاز کابل اطمینان حاصل کنید
  • محکم بودن اتصالات و کابل‌ها را بررسی نمایید
  • قبل از استفاده، سالم بودن کابل را آزمایش کنید

شرایط نگهداری

• • در محیط خشک و دور از رطوبت نگهداری شود
  • از تماس با مواد شیمیایی و خورنده جلوگیری کنید
  • از وارد شدن ضربه و فشار مکانیکی به کابل پرهیز کنید
  • از قرار گرفتن در معرض تابش مستقیم خورشید اجتناب شود
  • در دمای ۱۰ تا ۵۰ درجه سانتی‌گراد نگهداری شود

تفاوت ولتاژ عملیاتی و نامی

• Operating Voltage (ولتاژ عملیاتی): حداکثر ولتاژی که کابل می‌تواند به‌صورت مداوم و ایمن تحمل کند.
• Rated Voltage (ولتاژ نامی): حداکثر ولتاژی که کابل بر اساس استانداردهای طراحی بدون تخریب عایق می‌تواند تحمل کند.

جمع‌بندی

سیم دوبل هوایی یکی از بهترین گزینه‌ها برای انتقال داده و برق در خطوط هوایی است. این کابل با ساختار مقاوم، ویژگی‌های الکتریکی بهینه، و قابلیت نصب در شرایط محیطی مختلف، انتخابی مطمئن برای شبکه‌های مخابراتی، نظامی، صنعتی و شهری محسوب می‌شود. اگر به دنبال سیمی با عمر طولانی، مقاومت بالا، و کیفیت برتر هستید، سیم دوبل هوایی گزینه‌ای ایده‌آل برای شما خواهد بود.

اگر نیاز به اطلاعات بیشتر دارید، کارشناسان کالاک آماده ارائه مشاوره رایگان برای خریدی مطمئن هستند.
