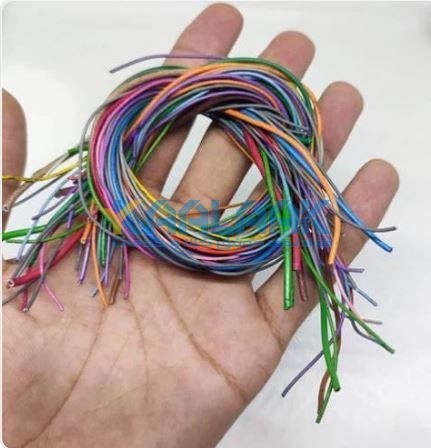

سیم مخابراتی رانژه افشار نژاد چیست؟

سیم تلفن یا سیم رانژه (Telephone Jumper Wire) که در بخش ارتباطات زمینی مخابرات برای تلفن های خانگی ویا آیفون مورد استفاده قرار می‌گیرد، نوعی سیم الکتریکی است که از دو رشته سیم نازک تشکیل شده است که به هم پیچ خورده‌اند. این ساختار باعث می‌شود که سیم رانژه انعطاف‌پذیر باشد و بتواند به راحتی خم شود یا شکل بگیرد. اگر دو رشته سیم به هم پیچیده نباشند، سیم بسیار سفت و غیرقابل انعطاف خواهد بود. این سیم تک زوج به صورت به هم تابیده (Twisted-Pair) برای جلوگیری از اختلال و نویز هم‌شنوایی تشکیل شده که کد شناسایی آن J-YV است. ساختار این سیم از رسانای مس نرم یا آنیل شده و یا آلومینیوم که از سایز‌های رایج ۰.۴، ۰.۵ و ۰.۶ میلیمتر تشکیل شده که روی بسته‌بندی‌ها درج شده‌اند.

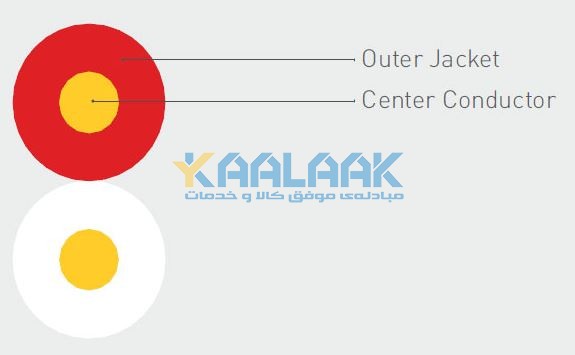

ساختمان سیم مخابراتی رانژه افشارنژاد

Cu/PVC

جنس هادی: مس آنیل شده ساده مفتولی ویا اندود شده با قلع ( قلع اندود) بوده و برای تولید آنها از آمیزه PVC با کیفیت بسیار بالا استفاده می گردد.

عایق: PVC/C

طول تاب: تقریبا 50 میلیمتر

استاندارد: DIN  VDE 0812 و DIN VDE 0815

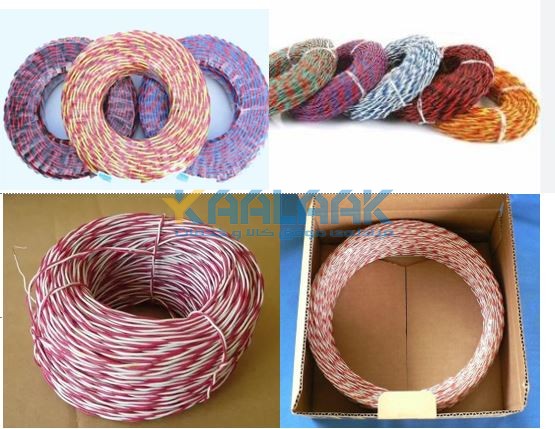

 انواع سیم رانژه

• مسی

سیم رانژه مسی رسانایی الکتریکی بهتری نسبت به سیم رانژه آلومینیومی دارد. اما سیم رانژه آلومینیومی وزن کمتری دارد.

• روکش دار

سیم رانژه روکش دار همان سیم رانژه معمولی است که با یک روکش پلاستیکی مانند PVC پوشانده شده است. این روکش از سیم در برابر آسیب های فیزیکی و شیمیایی محافظت می کند.

• مقاوم در برابر آتش

این نوع سیم برای کاربردهایی که خطر آتش سوزی وجود دارد، مانند سیم کشی تجهیزات مخابراتی، مناسب است.

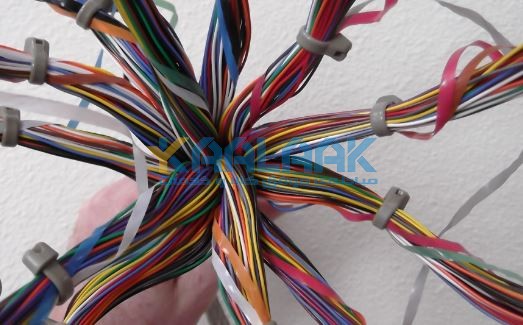

 نام گذاری سیم رانژه

• عدد اول: در سیم های رانژه به معنی زوج می باشد یعنی ۵ زوج سیم به هم تابیده شده.
• عدد دوم: ضخامت
• عدد سوم: قطر سیم مهار وسط کابل  که به منظور استحکام کابل گذاشته میشود و کاربرد دیگری ندارد.

کاربرد سیم رانژه

• ارتباط بین کافو‌ها
• توزیع خطوط مخابراتی
•  ارتباط تجهیزات تلفنی به ویژه MDF
• استفاده به عنوان سیم انفجاری در پروژه های عمرانی و معدنی
• وایرینگ تابلوها در سامانه های کنترلی و سوئیچینگ صنعتی
• رانژه کردن خطوط تلفن ADSL
• روشنایی های کم مصرف LED
• تابلوهای توزیع برق
•  جهت سیم‌کشی
  • برای اتصال خط تلفن از مرکز مخابرات به منزل مشترک
  •  تلفن داخل ساختمان‌ها به صورت آزاد و یا داخل لوله
  •   تجهیزات مخابراتی، مانند مودم ها و روتر ها
  •  آیفون ها: از این سیم برای اتصال آیفون به روتر وای فای استفاده می شود . این سیم به خاطر رسانایی الکتریکی بالا میتواند سیگنال وای فای را به خوبی منتقل نماید.
  • داخل لوازم برقی و وسایل الکترونیکی خانگی و سایر تجهیزات الکترونیکی مانند تلویزیون ها و رایانه ها
  • تابلو‌های الکترونیکی
  • آمپلی‌فایر‌ها
  •  داخل تابلوهای توزیع مخابرات (کافوها)
  • سیستم‌های داخلی تلفن‌ها
  • ابزارهای اندازه‌گیری
  • تابلو ها در سیستم های کنترلی
  • تجهیزات پردازش داده‌ها

     استفاده از این سیم‌ها در توانهای بالا مجاز نمی‌باشد.

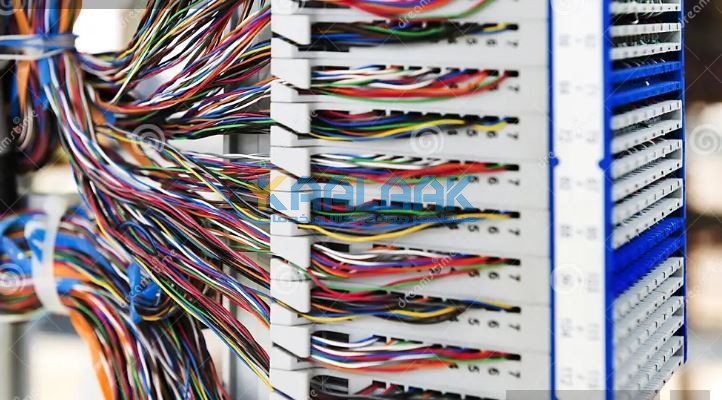

رنگ بندی موجود سیم رانژه
سفید-قهوه‌ای / سفید-سبز / سفید-زرد / سفید-آبی / سفید-قرمز / سفید-مشکی / قهوه‌ای-سبز / قهوه‌ای-زرد / قهوه‌ای-آبی / قهوه‌ای-مشکی / سبز-زرد / سبز-قرمز / سبز-مشکی / سبز-آبی / زرد-قرمز / زرد-مشکی / خاکستری-قرمز / خاکستری-مشکی / صورتی-مشکی / صورتی-بنفش / قرمز-آبی / قرمز-مشکی / بنفش-قرمز
