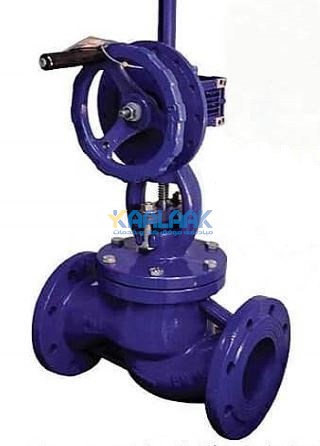

شیر فلکه کنترل آراشیر خراسان چیست؟

فلکه کنترل دبی سوپاپی (Globe Control Valve) یک شیر کنترل کننده مقدار جریان عبوری از شیر بر مبنای تنظیم ارتفاع با استفاده از نشیمنگاه فلزی از نوع محور سوپاپ باشد که برای هر دو حالت باز یا بسته کامل نیز مناسب است.

کاربرد شیر فلکه کنترل آراشیر خراسان

در تاسیسات آب سرد و گرم، بخار و سیالات غیر خورنده و سایر مصارف مشابه صنعتی ، تاسیساتی و … تا دمای ۱۸۰ درجه سانتیگراد ( بنا به سفارش با بدنه و کلاهک از جنس چدن داکتیل GGG40 و پکینگ تفلون نسوز جهت کار در دمای ۲۵۰ درجه سانتیگراد تولید میشود.

ویژگی های شیر کنترل دبی سوپاپی آراشیر خراسان

•  سهولت تعویض قطعات و سرویس شیر.
• محافظت در برابر خوردگی به علت نوع پوشش رنگ پودری الکترو استاتیک کورهای فراگیر داخلی و خارجی – طول عمر زیاد بعلت استفاده از فولاد زنگ نزن در محور و سطوح آب بند.
•  قابلیت نصب عملگر برقی با کمترین گشتاور نیرو شیر عمل میکند

محرک :شیر گیربکس حلزونی از نوع کاهنده با نسبت (۱۷/۵ به همراه دسته فلکه هر ۷/۵ دور چرخش دسته فلکه محور را به میزان ۴ میلیمتر بالا می برد. عملکرد شیر برای تثبیت محور, دسته فلکه دارای دستگیره پین دار میباشد که پس از تنظیم مقدار دبی پین داخل صفحه مدور سوراخ دار مدرج پشت دسته فلکه قرار میگیرد و محور ثابت میگردد نشانگر مدرج بالای گیربکس، مقدار بالا بودن محور و سوپاپ و در نتیجه دبی خروجی را نشان میدهد. ضمنا برای تثبیت محور و عدم لرزش محور و در نتیجه تثبیت بهتر دبی از شفت استیل در قسمت تحتانی سوپاپ و سطح آب بند بدنه مرکب دارای حلقه نگهدارنده شفت استفاده شده است.

مشخصات فنی شیرفلکه کنترل دبی سوپاپی
ساخته شده طبق استاندارد 2-3356 DIN

جنس بدنه و کلاهک از چدن خاکستری 25 مطابق استاندارد 1561 DIN EN و استاندارد ملی (۴۰۶ و یا چدن داکتیل GGG40 (مطابق

استاندارد 1563 DIN EN و استاندارد ملی (۱۷۹۵

 جنس :محور از فولاد زنگ نزن ۱۴۰۲۱) (X20r13)

جنس رینگ بدنه و همچنین رینگ سوپاپ برای سایز ۱۲۵ به بالا از فولاد زنگ نزن ۱.۴۳۰۱ (XCRNI1810)

 جنس سوپاپ از فولاد زنگ نزن ۱۴۰۲۱) (X20Cr13 مقاومت عالی در مقابل سایش و دارای استحکام فوق العاده و تراشکاری توسط ماشین آلات CNC با دقت فوق العاده زیاد

فاصله فلنج تا فلنج شیرها طبق استاندارد 1 3202 DIN EN 558-1) DIN) – ابعاد فلنج مطابق استاندارد 2501 DIN EN 1092-2) DIN)

پوشش رنگ کلیه قطعات چدنی توسط رنگ اپوکسی پودری آبی کوره ای به روش الکترواستاتیکی به ضخامت ۱۵۰ میکرون یا بنا به سفارش ۲۵۰

میکرون پوشش داده میشوند.

پکینگ پکینگ مورد استفاده از جنس گرافیتی مقاوم در برابر حرارت بالا و یا بنا به درخواست تفلون می باشد. نشانه گذاری و علائم طبق استاندارد 5209 ISO و استاندارد ملی ۳۶۴۴
