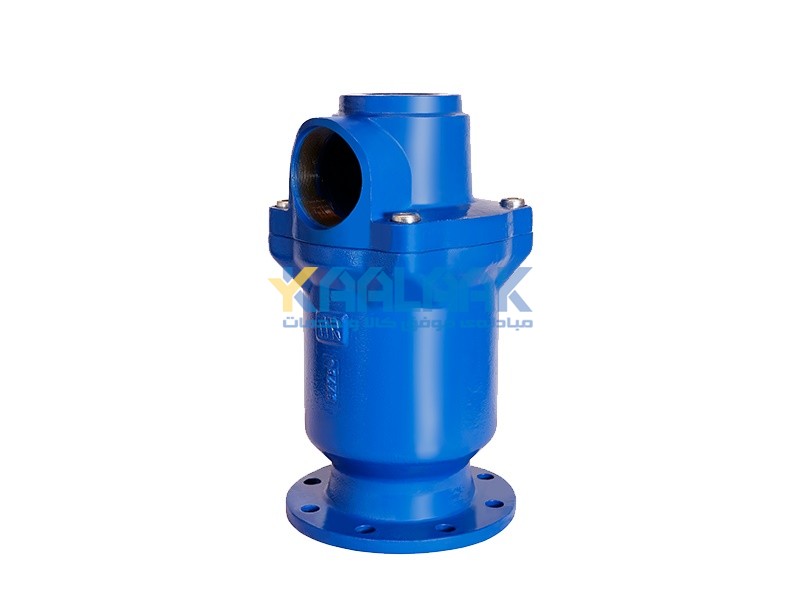

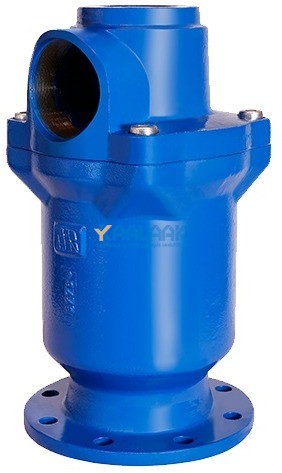

شیر هوای تک محفظه دو روزنه (AVSC) میراب چیست؟

نقش شیر هوای تک محفظه دو روزنه میراب (Single Chamber- Double Orifice Trile Function Air Valves) به عنوان تجهیزی جهت دم و بازدم خطوط لوله بسیار مهم است به این دلیل که از افزایش فشار یا بروز خلاء (فشار منفی) در خط جلوگیری می کند. در این نوع از شیرها عمل هوادهی و تخلیه هوا به شکل خودکار در خطوط اصلی و فرعی شبکه های فاضلاب صورت می گیرد. این شیر به دلیل ساخت قطعات داخل از پلیمر مخصوص و همچنین طراحی خاص، سبک بوده و این عوامل، قابلیت نصب در مکانهای با ارتفاع پایین تر در خطوط را ایجاد می کند.

انواع روزنه های شیر هوای تک محفظه دو روزنه میراب

• روزنه بزرگ

 به منظور هوا دهی و تخلیه هوا با حجم زیاد در هنگام پر کردن خط و تخلیه خط مورد استفاده قرار می گیرد.

• روزنه کوچک

به منظور تخلیه هوای جمع شده هنگامی که خط تحت فشار کاری قرار دارد، مورد استفاده قرار می گیرد.

ویژگی های شیر هوای تک محفظه دو روزنه میراب

• طراحی مطمئن

• ابعاد کم

• ظرفیت بیشتر در مقایسه با شیر هوای دو محفظه

• تعداد قطعات کم

• سهولت تعمیر قطعات داخلی

• عدم نیاز به شیر سازی مجزا

• استفاده از مواد مقاوم به خوردگی در ساخت جنس گلوله و راهنما

طرز عملکرد شیر هوای تک محفظه دو روزنه میراب

• هوا دهی خطوط در موقع تخلیه

در حالتی که فشار داخل خط از فشار خارج (اتمسفر) کمتر شود. برای جلوگیری از مچاله شدن لوله باید عمل هوا دهی انجام شود. این حالت معمولا موقع تخلیه خط رخ می دهد. نیم کره آب بندی و شناور (گلوله) در اثر سنگینی وزن خود، پایین آمده و مجرای ورود هوا را باز می کند.

• تخلیه هوا در موقع پر کردن خط

در حالتی که خط در حال پر شدن است، هوا از سوراخ بزرگ خارج می شود. نیم کره آب بندی و شناور (گلوله) به علت شکل هندسی خاص خود تا خارج شدن کامل هوا بالا نمی آیند.

پس از پر شدن لوله، سطح آب در شیر بالا آمده و در نتیجه گلوله و نیم کره آب بندی شناور شده و مجرای خروجی را می بندند.

• تخلیه هوا در حالت فشار کاری و بهره برداری سیستم

در موقع پمپاژ، بتدریج هوا در داخل شیر جمع می شود و در مقابل، سطح آب پایین می آید و باعث کم شدن نیروی بالا برنده شده و در نتیجه شناور پایین آمده و روزنه کوچک را باز می کند. در این وضعیت هوا با سرعت زیاد خارج شده و به علت جایگزینی آب به جای هوا نیروی بالا برنده اضافه شده و مجددا روزنه کوچک توسط شناور بسته می شود. در این حالت نیم کره آب بندی در اثر فشار سیستم در وضعیت بسته می ماند.
