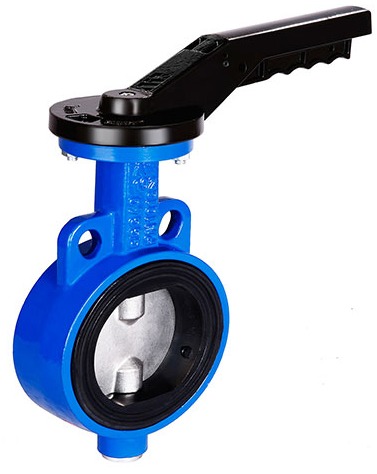

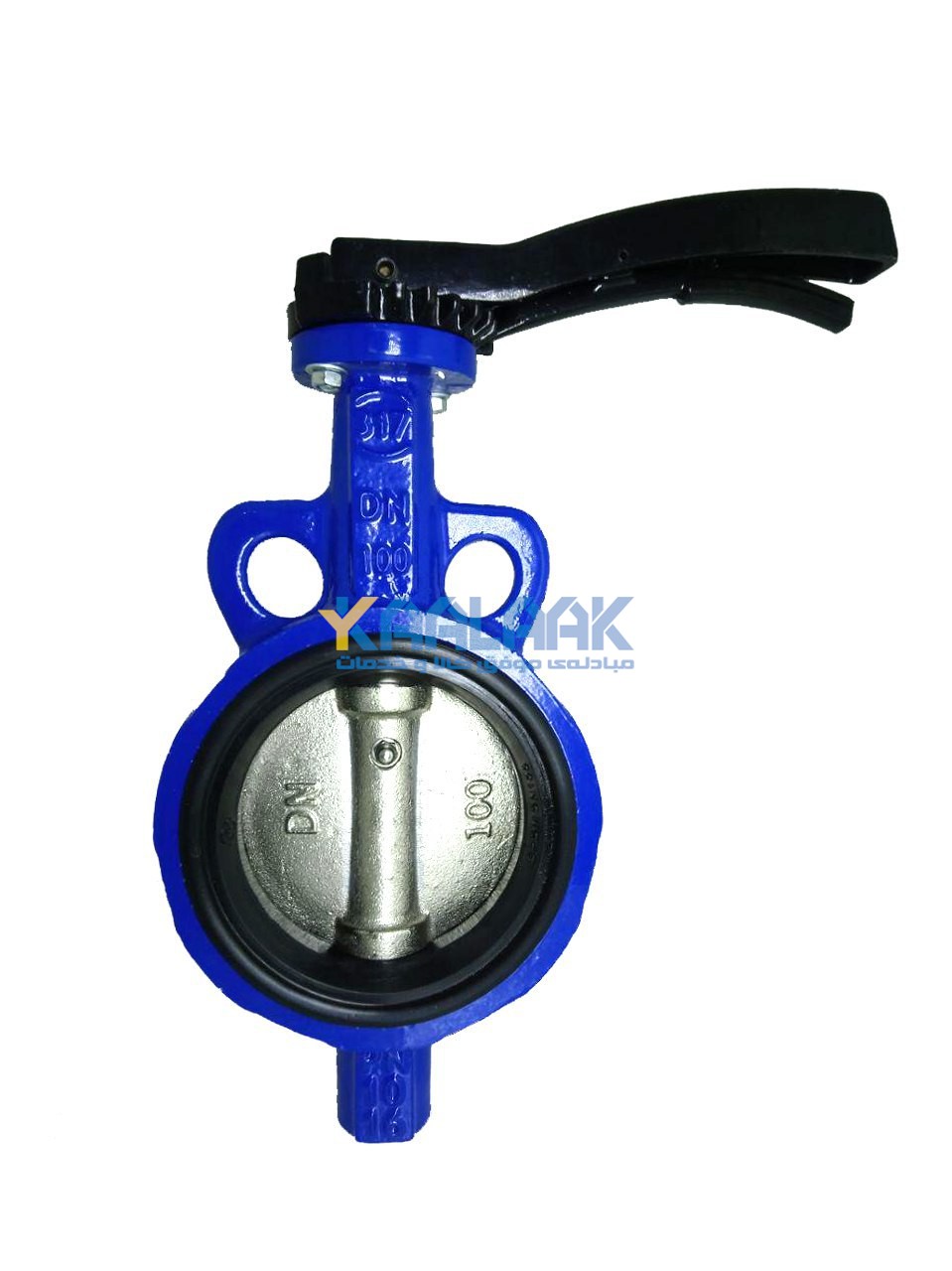

شیر پروانه ای بدون فلنج ویفری میراب چیست؟

شیرهای پروانه ای ویفری (Butterfly Valves Wafer Type) ، توسط اهرم کلاج دار هدایت می شود و کنترل آن به صورت دستی می باشد. اهرم مورد استفاده در این شیر ها، کار باز و بسته کردن آن را انجام می دهد. بر روی این اهرم کلاجی قرار داده شده است که میتواند اهرم را در جای مورد نظر قفل نماید.

ویژگی های شیر  پروانه ای بدون فلنج (ویفری)

• افت فشار اندکی را موجب می شود.

• آب بندی از هر دو سمت پروانه به خوبی انجام می گیرد.

• لاستیک آب بندی داخل بدنه به آسانی قابل تعویض می باشد.

• امکان نصب شیر در تمامی حالتها (عمودی، افقی، مایل ) وجود دارد.

• به منظور قطع و وصل و همچنین کنترل جریان سیال مناسب است.

• ضخامت کم شیر که مطابق با استاندارد ISO 5752 سری 20 و یا EN 558-1 سری 20 می باشد شیرهایی با وزن کم و ابعاد کوچک بوجود آورده که مشکلات نصب، انبار داری و حمل و نقل را به حداقل می رساند.

• مقطع U شکل لاستیک آب بندی داخل بدنه شیر نیاز به واشر آب بندی بین شیر و فلنج های مقابل را مرتفع می کند. و موجب عایق نمودن سیال از بدنه شیر می گردد.

کاربرد شیر  پروانه ای بدون فلنج (ویفری)

• از این شیر به منظور قطع و وصل سیال استفاده می گردد.

• با شرایط خاص ( سرعت های زیر m/s1) می توان از این شیر به عنوان کنترل جریان استفاده نمود.

• متریال و درجه حرارت سیال با توجه به تنوع جنس لاستیک آب بندی و جنس پروانه و پوشش رنگ قابل تامین می باشد.

اجزای شیر پروانه ای بدون فلنج (ویفری) میراب

1. بدنه

2. بوش

3. لاستیک آب بندی

4. دیسک (پروانه)

5. شفت بلند

6. اورینگ

7. شفت کوتاه

8. اورینگ

9. واشر آب بندی

10. درپوش انتهایی

11. پیچ آلن مغزی

12. مهره شش گوش

انواع شیر پروانه ای فلنج دار (ویفری)

• شیر ویفری با اهرم

• شیر ویفری با گیربکس و فلکه

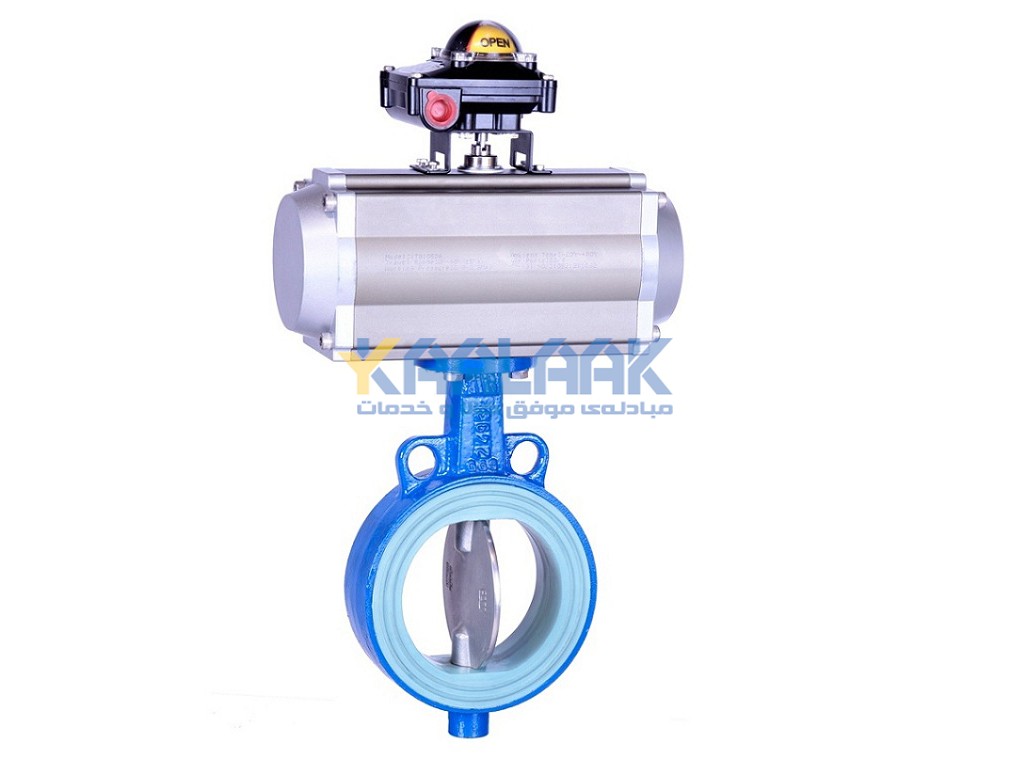

• شیر ویفری با محرک پنوماتیک (هوای فشرده)

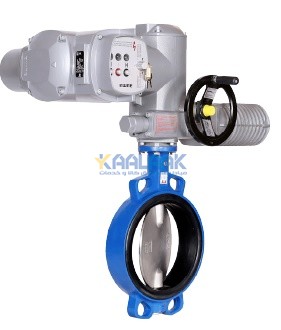

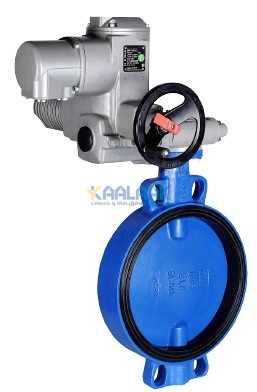

• شیر ویفری با محرک برقی

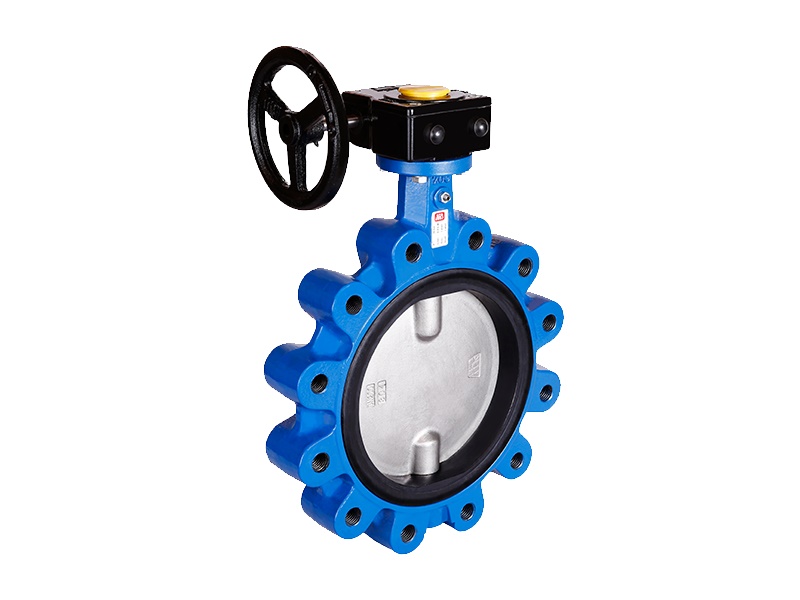

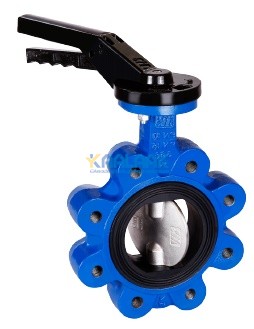

• شیر پروانه ای لاگ ( انتهای خط)

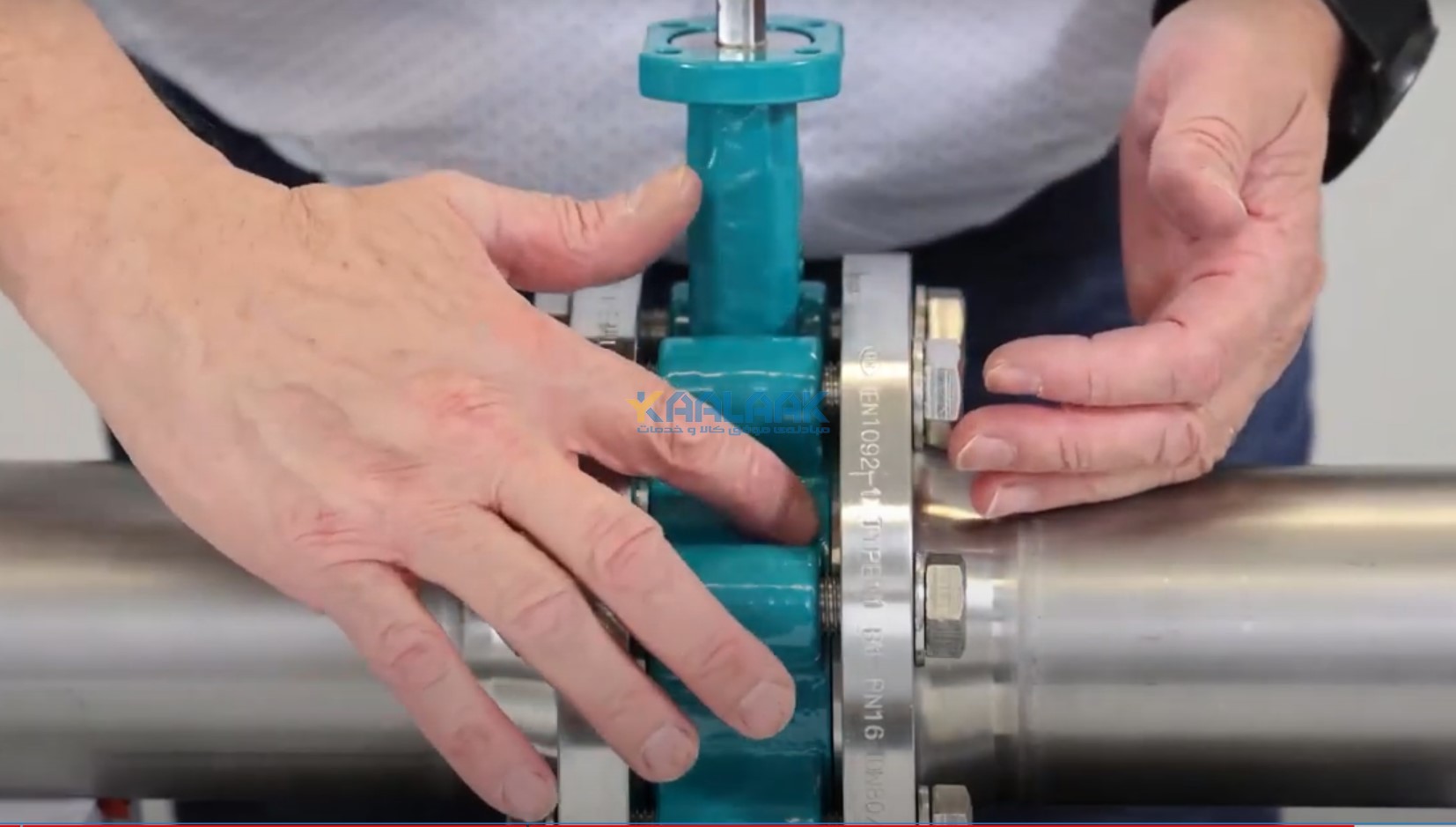

روش نصب شیر ویفری

• شیر ویفری را بین دو فلنج قرار دهید. باید توجه داشت که این شیر ها نیاز به واشر آب بندی (گسکت) ندارند و استفاده از واشر آب بندی عملکرد شیر را مختل می نماید.
• فلنج ها را پس از میزان کردن شیر با چهار عدد پیچ و مهره قدری محکم نمایید.

• فلنج ها را به لوله نقطه جوش نمایید.

• شیر ویفری را از بین دو فلنج خارج نمایید.

• فلنج ها را به طور کامل به لوله جوش نمایید.

• پس از سرد شدن فلنج ها شیر را بین آنها قرار دهید. در این حالت شیر باید به آسانی باز و بسته شود. برای آن که لاستیک آب بندی صدمه نبیند قدری آن را در حالت باز نگهدارید.

• شیر ویفری را بین دو فلنج میزان نموده، چهار عدد پیچ را ضربدری بسته و آنها را قدری سفت نمایید.

• بقیه پیچ و مهره را بسته و آنها را به طور ضربدری سفت نمایید.

• شیر را چند بار باز و بسته نمایید و از راحت باز و بسته شدن آن و گیر نکردن پروانه به لوله اطمینان حاصل نمایید. در این حالت، پروانه را قدری باز نگهدارید.

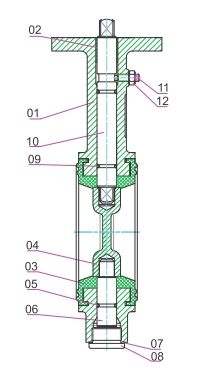

روش تعویض لاستیک آب بندی شیر های ویفری

• پیاده نمودن لاستیک آب بندی

1. شیر را در حالت باز قرار دهید.

2. در صورت موجود بودن هر گونه عملگر روی شیر آن را از شیر جدا نمایید.

3. در پوش سمت شفت کوتاه (08) را باز کنید.

4. شفت بلند (10) را از داخل بدنه خارج نمایید. اورینگ (09) می تواند روی شفت باقی بماند.

5. شفت کوتاه (06) را با کمک یک پیچ که در پیشانی آن بسته می شود، از بدنه خارج نمایید.

6. پروانه (04) را از داخل بدنه بیرون بکشید.

7. لاستیک آب بندی (03) را با دست تغییر شکل داده و از داخل بدنه خارج نمایید.

• نصب مجدد لاستیک آب بندی در بدنه

1. از وجود بوشها در بدنه اطمینان حاصل نمایید.

2. سطوح خارجی لاستیک آب بندی و سطوح داخلی بدنه شیر نباید چرب باشد.

3. لاستیک آب بندی را تا نموده و از یک طرف بطوری که برجستگی که در سطح خارجی در وسط موجود است، در داخل سوراخ بدنه قرار گیرد.

4. برجستگی طرف دوم لاستیک آب بندی را داخل سوراخ بدنه قرار داده و از قرار گرفتن بدون نقض لاستیک آب بندی در داخل بدنه اطمینان حاصل نمایید.

5. سطح داخلی لاستیک آب بندی و انتهای شفت کوتاه را برای سهولت کار با گیربکس سیلیکونی مقداری چرب نمایید.

6. پروانه را در حالت باز داخل بدنه قرار داده به طوری که سوراخ چهار گوش آن روبروی قسمت چهار گوش شفت بلند قرار می گیرد.

7. شفت کوتاه را داخل بدنه قرار داده و پیچ درپوش آن را ببندید.

8. شفت بلند را داخل بدنه قرار دهید. W=9.4Kg

9. پیچ آلن مغزی را داخل بدنه پیچانده به طوری که داخل شیار شفت بلند قرار گیرد.

10. مهره ضامن آلن مغزی را محکم نمایید.

11. محرک را مجددا بر روی شیر نصب نمایید.

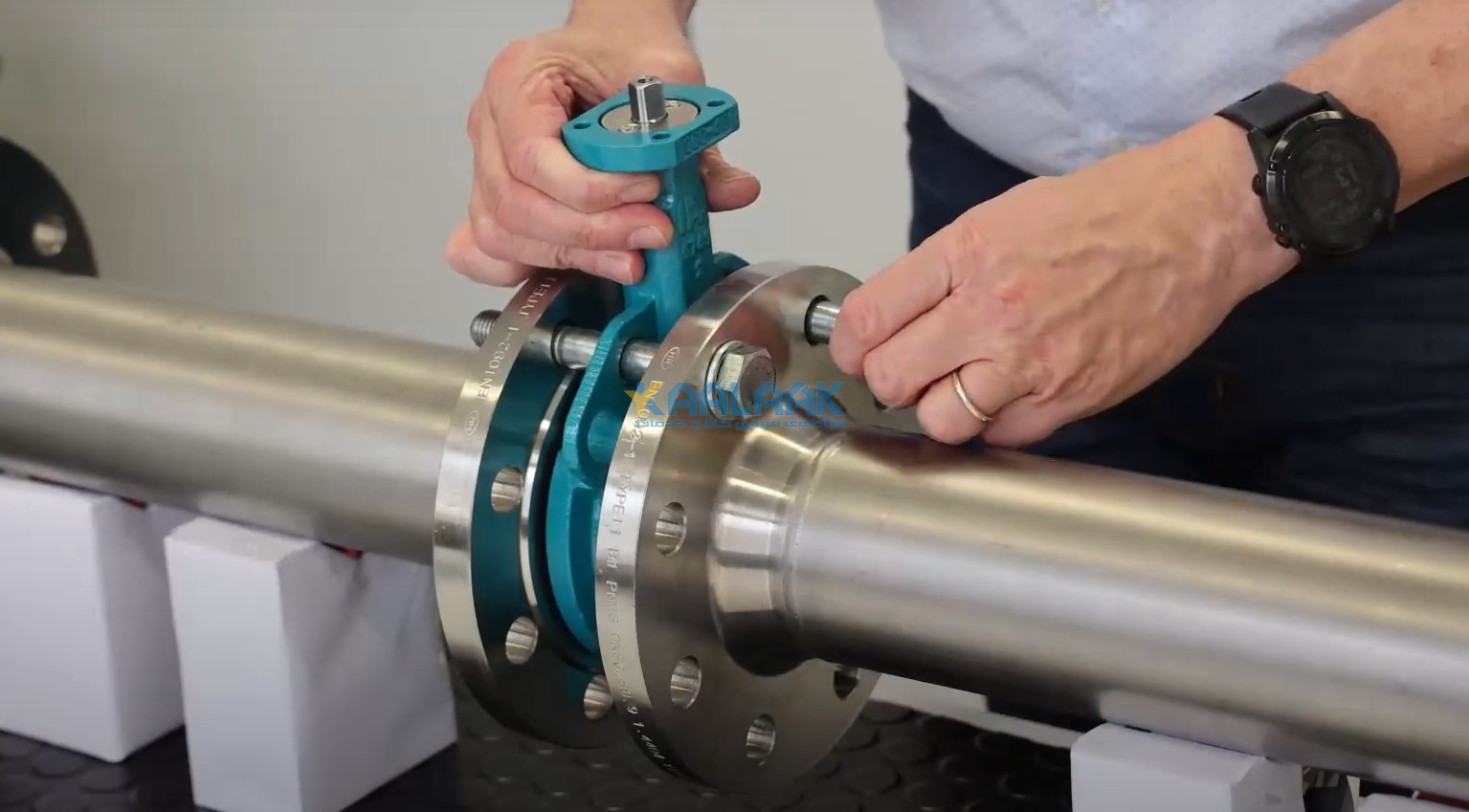

ملاحظات نصب شیر پروانه ای

• شیر ویفری همواره می بایست بین دو فلنج قرار گیرد، بنابراین فقط در بین خط لوله میتوان از این نوع شیر استفاده کرد.

• شیر ویفری معمولا فقط دو سوراخ بدون رزوه دارد که پیچ از داخل آنها عبور میکند. دو سوراخی که در گوش شیر (زبانه بالایی شیر را گوش می گویند) قرار می گیرد، وظیفه سنتر کردن موقعیت شیر در راستای خط لوله را دارند.

• به هیچ وجه از واشر و گسکت در نصب شیر ویفری استفاده نکنید.

• به هیچ وجه از گریس در حین نصب شیر لاگ استفاده نکنید. شما میتوانید به پیچ ها گریس بزنید ولی مطمئن باشید که با آب بند شیر ویفری در تماس قرار نگیرد.

• شیر لاگ را هم در بین خط لوله و هم در انتهای آن می توان استفاده نمود.

• برای شیر لاگ معمولا از مهره استفاده نمی شود. بنابراین برای پیچ کردن آن به فلنج خط لوله دو برابر تعداد سوراخ ها پیچ نیاز است و پیچ ها از دو سوی فلنج، شیر را بین خط لوله تثبیت میکنند. اگر بخواهیم در انتهای خط لوله از شیر لاگ استفاده کنیم به اندازه تعداد سوراخ به پیچ نیاز است ولی طول پیچ ها می بایست بلندتر باشد.

• مطمئن شوید که پیچ های شیر لاگ را با آچار ترکمتر محکم میکنید. محکم کردن پیچ ها ممکن است باعث ایجاد تغییر فرم و یا ایجاد ترک در بدنه شیر گردد. حتما دستورالعمل شرکت سازنده را رعایت بفرمایید. پیچ ها باید به اندازه ای سفت شوند که بدنه شیر با بدنه فلنج در تماس قرار گیرد و بیشتر از این پیچ ها را محکم نکنید.

شما می توانید با مراجعه به کاتالوگ شیرها میزان افت فشار و دبی عبوری را بر اساس میزان گشودگی دریچه شیر محاسبه نمایید. تیم فنی کالاک می تواند در این زمینه به شما کمک نماید.

شیر پروانه ای (بدنه باریک) فلنج دار

این شیر به منظور قطع و وصل بکار می رود و استفاده از آن به منظور کنترل سیال تحت شرایط خاص توصیه می شود.

لاستیک آب بندی با فرم U ، داخل بدنه و دو طرف بدنه قرار گرفته و قابل تعویض است و آب بندی مطمئنی را از هر دو سمت پروانه تامین می کند.

نکات قابل توجه

این شیرها احتیاج به واشر آببندی (گسکت) ندارد و استفاده از واشر آببندی عملکرد شیر را جهت باز و بسته شدن مختل می نماید

قطعات شیر پروانه ای (بدنه باریک) فلنج دار

• بدنه

• بوش بلند بدنه

• بوش کوتاه بدنه

• اورینگ داخلی بوش بدنه

• اورینگ خارجی بوش بدنه

• لاستیک آب بندی

• بوش داخل لاستیک آب بندی

• اورینگ

• پروانه

• شفت

• واشر دو تکه

• درپوش انتهایی

• اورینگ درپوش انتهایی

• پیچ آلن درپوش انتهایی

• پین شیب دار

• اورینگ پین

• پیچ سر شش گوش

• واشر تخت

• رینگ تک پله واسطه

• خار

• هزار خاری

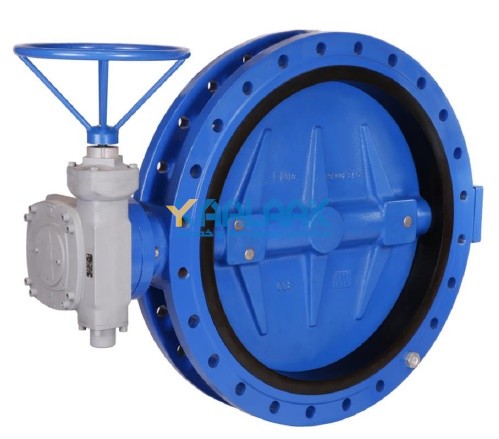

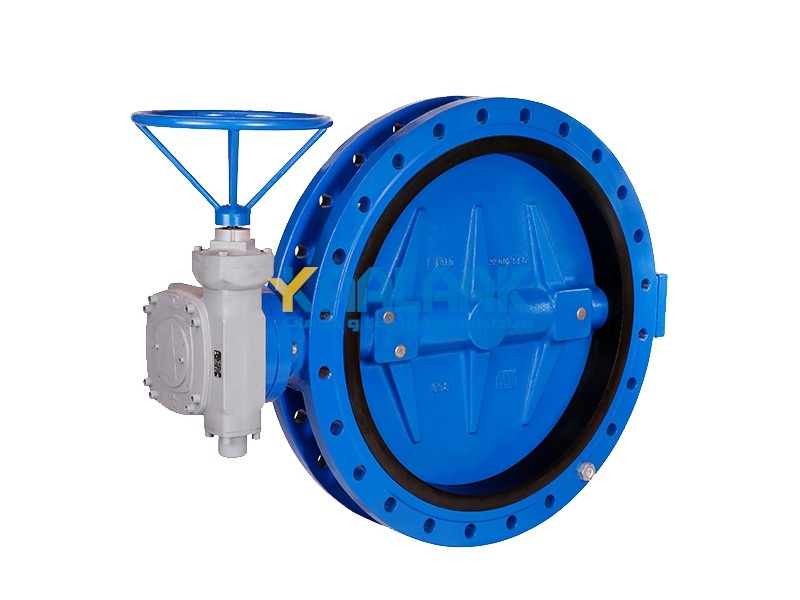

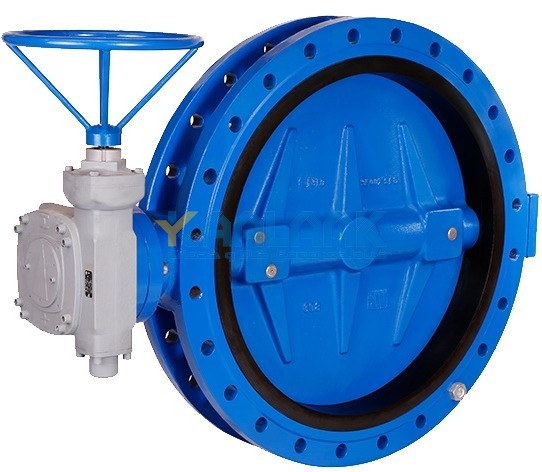

شیر پروانه ای (بدنه باریک) فلنج دار با گیربکس

این شیر در بین سایر شیر های پروانه ای از محبوبیت بالایی برخوردار بوده و تنظیم جریان و سیال از وظایف آن می باشد. با چرخش 90 درجه ای شیر پروانه گیربکسی، می توان از قطع یا وصل بودن جریان اطمینان حاصل نمود.

شیر پروانه ای گیربکسی در دو حالت قرار گیری در حالت پرفشار و کم فشار قابل استفاده می باشد.

قطعات شیر پروانه ای (بدنه باریک) فلنج دار با گیربکس

• فلکه

• استم

• گیربکس

• دیسک

• سیت

• بدنه

ویژگی های شیر پروانه ای (بدنه باریک) فلنج دار با گیربکس

• سهولت نصب

• طراحی ساده

• پایین بودن هزینه تعمیر

کاربرد شیر پروانه ای (بدنه باریک) فلنج دار با گیربکس

• پالایشگاه های نفت و گاز

• نیروگاه ها

• کارخانجات فولاد

• کارخانجات صنایع غذایی

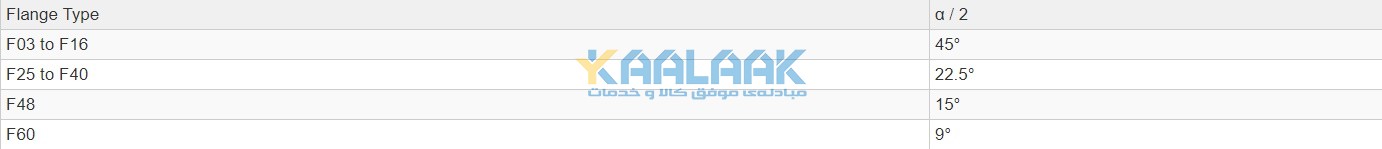

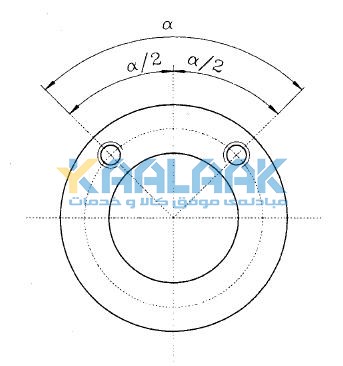

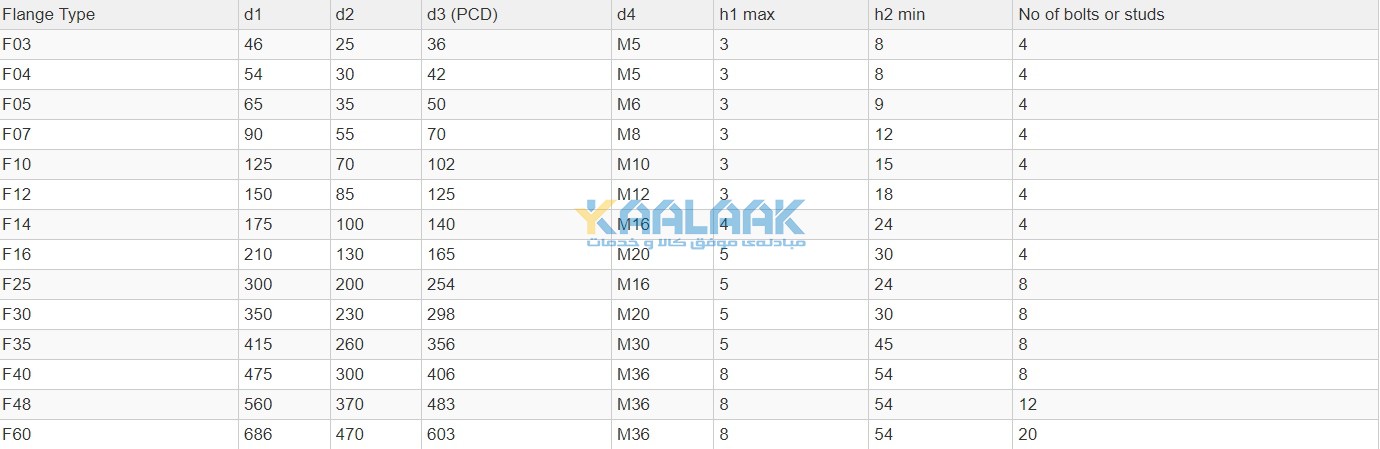

اندازه های فلنج محل نصب عملگر یا گیربکس بر اساس استاندارد ISO 5211:

شیر های پروانه ای جدید، اغلب استاندارد و دارای رابط نصب ISO هستند. این به معنی آن است که شما می توانید محرک را مستقیما به شیر وصل کنید که این کار باعث صرفه جویی در زمان و هزینه می شود. ابعاد ISO5211 به شرح زیر می باشد.

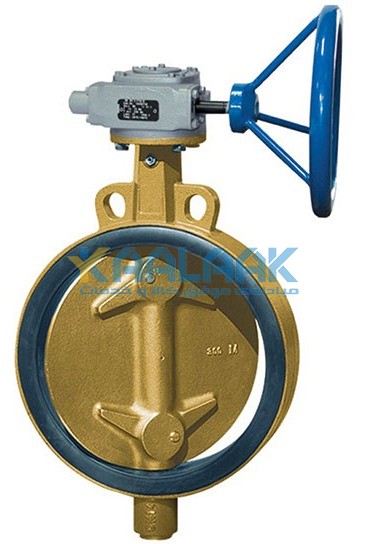

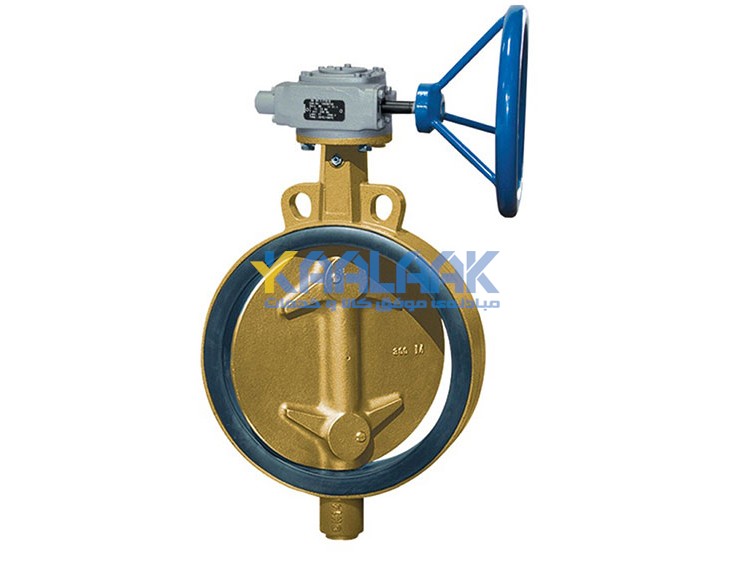

شیر پروانه ای بدون فلنج، برای آب دریا (BVS)

از این دستگاه برای قطع و وصل کردن جریان سیال در گستره آب دریا، گاز ها و محیط های خورنده استفاده می شود.

کاربرد شیر پروانه ای بدون فلنج، برای آب دریا (BVS)

• صنایع اکتشاف و استخراج میدان های نفتی و گازی

• صنعت کشتی سازی

• صنایع ساحلی

انواع شیر پروانه ای بدون فلنج، برای آب دریا از نظر جنس

• با آلیاژ Ni-Al-Bz (استاندارد ASTM B148)

به علت خورنده بودن آب دریا، انتخاب آلیاژی مناسب و مقاوم در مقابل خوردگی ضروری بوده، بدین منظور آلیاژ Ni-Al-Bz بهترین انتخاب می باشد. استفاده از آلیاژ های خانواده استنلس استیل نیز بدین منظور (در صورت سفارش) امکان پذیر است.

• با آلیاژ Ni-Cu (استاندارد ASTM E 76)

قطعاتی که در این شیر ها مستقیما در مجاورت آب دریا قرار میگیرند، مانند شفت ها، پیچ و مهره ها که علاوه بر مقاومت در برابر خوردگی باید مقاومت مناسب در برابر سایر تنش های وارده را نیز داشته باشند. آلیاژ Ni-Cu (MONEL) بهترین انتخاب بدین منظور می باشد.

استفاده از آلیاژ های خانواده استنلس استیل بدین منظور (درصورت سفارش) امکان پذیر می باشد.

ویژگی های شیر پروانه ای بدون فلنج، برای آب دریا با آلیاژ Ni-Al-Bz

• متوسط آهنگ خوردگی 2mpy تا 5mpy ( یک هزارم اینچ)

• دارا بودن خاصیت مقاومت در برابر خوردگی مس و همچنین تشکیل لایه اکسید مقاومت AI2O3

• قابل استفاده در محیط هایی که با برخی اسید های آلی و معدنی و یا نمک های محلول و گاز های خورنده تماس دارند.

ویژگی های شیر پروانه ای بدون فلنج، برای آب دریا با آلیاژ Ni-Cu

• قابل استفاده برای شفت انواع پمپ ها، شیر آلات و پروانه کشتی

• مقاوم در مقابل خوردگی شیمیایی و مقاومت سایشی و استحکامی مناسب
