شیر یکطرفه وزنه ای میراب چیست؟

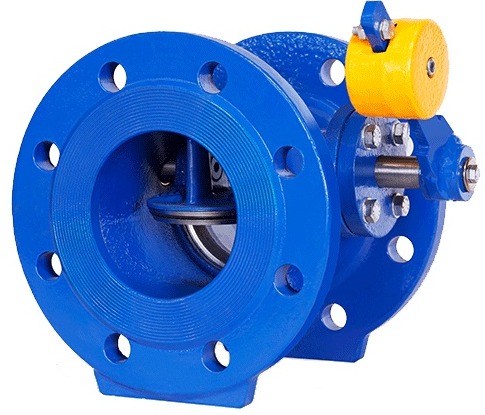

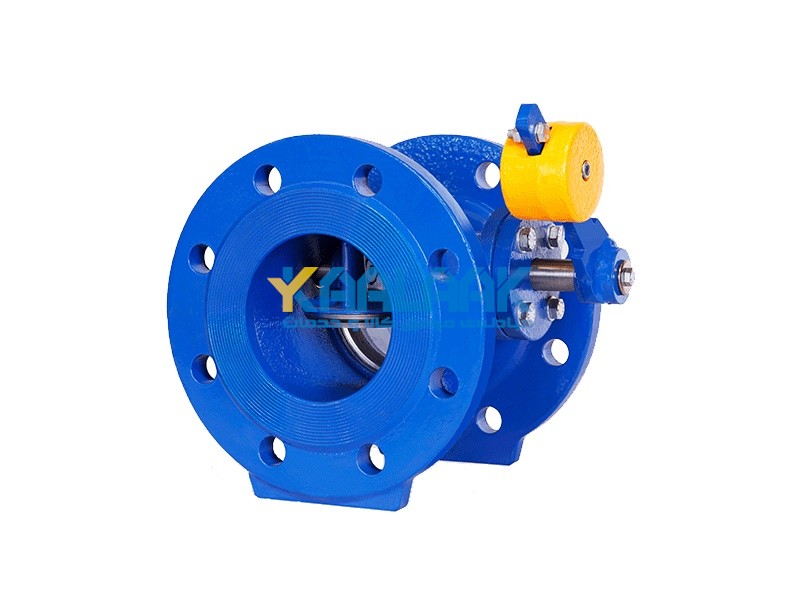

شیر یکطرفه وزنه ای جز دسته شیر های یک طرفه قرار می گیرد و به وسیله وزنه آن می توان باز و بسته شدن شیر را تنظیم نمود. این نوع شیر قابلیت استفاده در کلیه تاسیسات آبرسانی را دارد. در صورت بیشتر شدن فشار برگشت از فشار رفت، جریان به طور کامل با بسته شدن پروانه قطع می شود.

با جا به جا نمودن وزنه ها روی اهرم سرعت بسته شدن پروانه ها را میتوان تنظیم نمود. کلیه اورینگ های یاتاقان این شیر به راحتی قابل تعویض می باشد. اورینگ ها از جنس EPDM یا NBR تهیه شده و در صورت سفارش، برای سیالات دیگر و دمای بالاتر از اورینگ مناسب استفاده خواهد شد.

کلیه قطعات چدنی توسط رنگ اپوکسی پودری آبی به روش الکترواستاتیکی پوشش داده می شوند. شیر های یکطرفه وزنه ای مورد استفاده برای سیالاتی چون آب و فاضلاب تا دمای 70 درجه و گاز تا دمای 100 درجه می باشد.

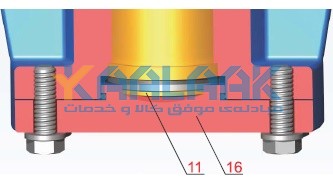

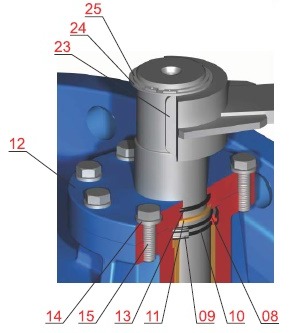

قطعات شیر یکطرفه میراب

1. بدنه
2. رینگ آب بندی بدنه
3. بوش بدنه
4. پروانه
5. رینگ پروانه
6. شفت بلند
7. شفت کوتاه
8. رینگ چهار پله
9. اورینگ
10. اورینگ
11. فاصله پرکن
12. درپوش سمت شفت بلند
13. اورینگ
14. واشر
15. پیچ سر شش گوش
16. درپوش سمت شفت کوتاه
17. خار
18. خارنگهدار
19. پیچ سر شش گوش
20. پیچ آلن مغزی استوانه ای
21. اورینگ
22. اهرم
23. خاراهرم
24. واشر فاصله پرکن
25. خار فنری
26. ضربه گیر
27. پیچ آلن
28. وزنه
29. پیچ آلن
30. پیچ آلن
31. پیچ سر شش گوش
32. واشر
33. مهره
34. لاستیک ضربه گیر

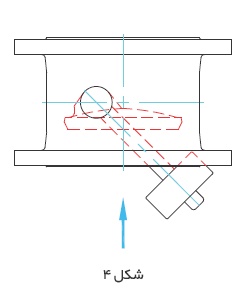

روش نصب شیر یکطرفه وزنه ای

خطوط افقی

خطوط عمودی

جهت جریان از پایین به بالا

جهت جریان از بالا به پایین

شرایط نصب شیر پروانه ای فلنج دار و شیر یکطرفه وزنه ای در کنار هم

شیر یکطرفه و پروانه ای در کنار هم باید به صورتی نصب شوند که اهرم و وزنه شیر یکطرفه در سمت چپ جهت جریان و گیربکس شیر پروانه ای در سمت راست جهت جریان قرار گیرد تا از برخورد اهرم و وزنه با گیربکس جلوگیری شود.

ویژگی های شیر یکطرفه وزنه ای میراب

• رینگ آب بندی پروانه از فولاد ضد زنگ با اورینگ جهت آب بندی مطمئن

• دیسک به صورت خارج از مرکز یاتاقان بندی شده

• بدنه مستحکم با پروانه مناسب جریان

• عدم نیاز به مراقبت و نگهداری مداوم

• رینگ آب بندی بدنه از فولاد ضد زنگ

• قابلیت نصب وزنه و اهرم در دو طرف

• وزن کم به علت کوتاه بودن طول شیر

• رینگ آب بندی رول شده داخل بدنه

• اتصال میان شفت و پروانه با خار

• طراحی مطمئن

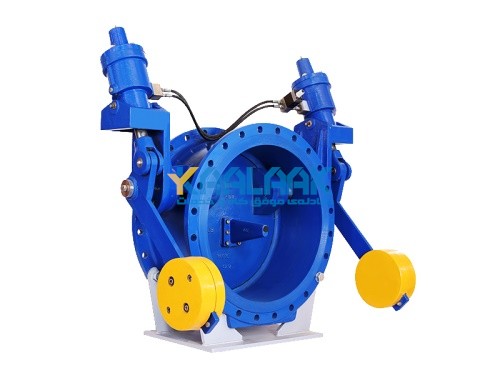

شیر یکطرفه ترمز دار میراب چیست؟

این شیر، در نقاطی که برگشت جزئی سیال مجاز بوده و جهت جلوگیری از ضربه، قوچ پروانه باید با تاخیر بسته شود، مورد استفاده قرار می گیرد. زمان باز و بسته شدن دیسک شیر یکطرفه از طریق شیر تنظیم جریان قابل تغییر است.

ویژگی های شیر یکطرفه ترمز دار میراب

• طراحی مطمئن

• دیسک به صورت خارج از مرکز یاتاقان بندی شده

• رینگ آب بندی بدنه از فولاد ضد زنگ

• رینگ آب بندی پروانه از فولاد ضد زنگ با اورینگ جهت آب بندی مطمئن

• قابلیت نصب وزنه و اهرم در دو طرف

• وزن کم به علت کوتاه بودن طول شیر

• اتصال میان شفت و پروانه با خار

• اشغال فضای نسبتا کم در جانمایی خطوط لوله

• قابلیت عملکرد باز و بسته شدن در حداقل اختلاف فشاردو طرف دیسک

• امکان نصب در خطوط افقی و عمودی با تغییر موقعیت اهرم و وزنه

نمونه های کاربردی شیر یکطرفه ترمز دار میراب

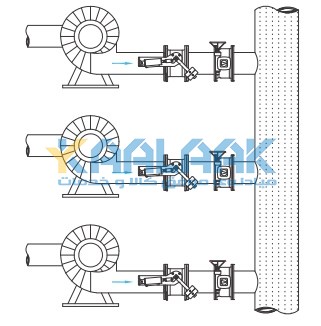

خط انتقال آب با نصب پمپ ها بصورت موازی

• در موقع خاموش شدن پمپ و تغییر جهت آب، شیر بسته شده و در صورتی که شیر فاقد ترمز باشد، ضربه ایجاد شده به سیستم آسیب وارد می سازد.

• فشار برگشت برروی دیسک شیر به اندازه فشار پمپاژ می باشد.

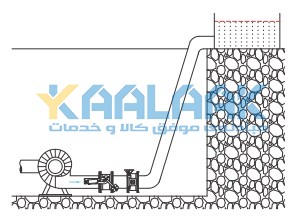

خط انتقال آب با طول و شیب زیاد

• پمپاژ به ارتفاع زیاد
• تغییر جهت سریع سیال که پیامد آن ضربه های شدید می باشد.
• فشار برگشت برروی دیسک بسته شده، مقدار ستون آب می باشد.

انواع شیر یکطرفه ترمز دار میراب

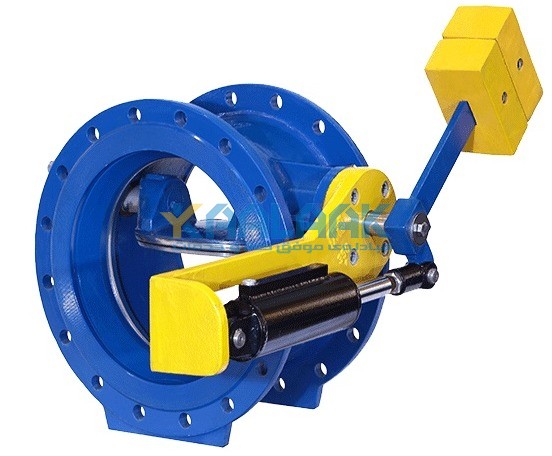

• شیر یکطرفه ترمز دار تیپ 1

با نصب سیستم ترمز بر روی شیرهای یکطرفه وزنه ای، کورس انتهایی بسته شدن دیسک با سرعت مشخص، تحت کنترل قرار می‎گیرد و از بروز پدیده ضربه جلوگیری می‎شود. زمان واکنش این مدل از شیرهای یکطرفه به برگشت سیال، قابل تنظیم می‎باشد. با جا بجا نمودن وزنه های تعبیه شده بر روی اهرم و تنظیم اوریفیس کنترل سرعت که بر روی جک تعبیه شده، می‎توان سرعت بسته شدن پروانه را دراین شیر تنظیم نمود. طراحی محل قرارگیری محور در این شیرها به گونه ای است که امکان نصب سیستم وزنه و ترمز را در یک و یا دو طرف شیر میسر می‎سازد.

• شیر یکطرفه ترمز دار تیپ 2

تولید و نصب این نوع عملگر بروی شیر های یکطرفه بر اساس سفارش انجام خواهد شد. در این نوع طراحی سیستم ترمز هیدرولیک هم در زمان باز شدن و هم در زمان بسته شدن شیر عمل می کند. ترمز هیدرولیکی این سیستم به شیر کنترل سرعت هیدرولیکی نیز مجهز بوده و می تواند به راحتی سرعت باز و بسته شدن شیر را تنظیم نماید.

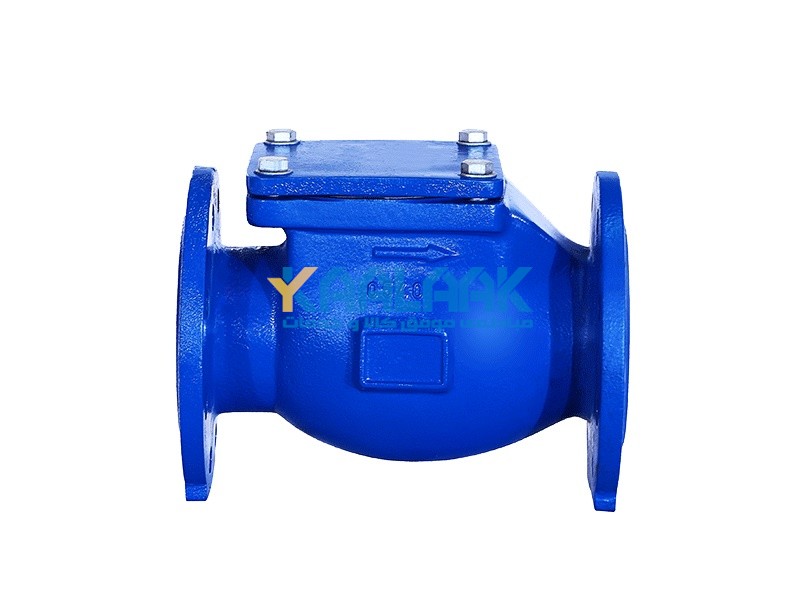

شیر یکطرفه لولایی میراب چیست؟

شیر های یکطرفه لولایی(Swing Check Valves)، به شیرهای اتوماتیکی گفته می شود که سیال را فقط در یک جهت عبور می دهند. جهت نصب شیر در سیستم لوله کشی، باید به گونه افقی باشد اما در مواقع خاص میتوان شیر را به جهت عمودی نیز نصب نمود.

این شیرها معمولا دارای یک قطعه مسدود‎کننده صفحه ای هستند که به لولایی خارج از صفحه نشیمن‏گاه متصل است و با حرکت شبه آونگی خود مسیر عبور سیال را باز یا مسدود می‎کند. درپوش و بدنه توسط پیچ و مهره به هم متصل بوده و آب بندی به صورت فلز به غیر فلز انجام میگردد.

ویژگی های شیر یکطرفه لولایی میراب

• فعال بودن بدون اپراتور

• عدم ایجاد سر و صدا

• کم بودن کاهش فشار

• قابل نصب در دو جهت افقی و عمودی

• قابلیت آب‌بندی بسیار مناسب در طرح آب‌بندی فلز به غیر فلز

• قابلیت عملکرد باز و بسته شدن در حداقل اختلاف فشار دو طرف قطعه‎ مسدود ‎کننده

کاربرد شیر یکطرفه لولایی میراب

• نیروگاه ها

• صنعت آب و فاضلاب

• مواد غیر خورنده

• کشاورزی

• تاسیسات ساختمانی و بیمارستانی

شیر یکطرفه لولایی مخصوص آب گرم میراب

این شیر را می توان در خطوط افقی و عمودی نصب نمود. آب بندی در این محصول با استفاده از لاستیک بوده و در فشار های کم نیز انجام میشود. به علت طراحی خاص دارای ضریب افت فشار کمی بوده و با سر و صدای کم باز و بسته می شود. در پوش و بدنه توسط پیچ و مهره بهم متصل شده و لاستیک آب بندی از جنس EPDM مخصوص آب گرم و مناسب برای آب آشامیدنی است.

به علت دور شدن پروانه از نشیمنگاه خود در هنگام باز شدن، شیر یکطرفه لولایی مخصوص آب گرم میراب، برای سیالاتی که دارای مواد جامد هستند، مانند فاضلاب کاربرد دارد.
