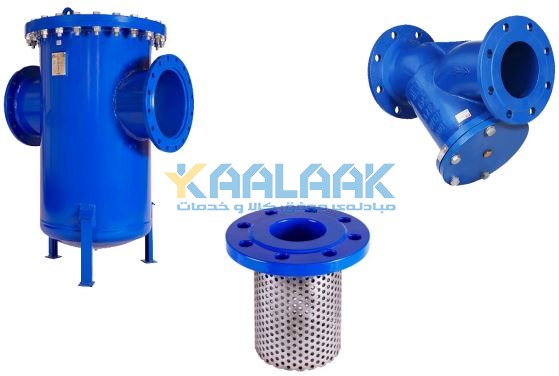

صافی میراب چیست؟

شیر صافی یا استرینر (Strainer Valve) از جمله شیرآلات صنعتی هستند که جهت جمع آوری مواد فیزیکی معلق موجود در سیال در خطوط لوله مورد استفاده قرار می‎گیرند. این تجهیزات غالبا در سیستم پایپینگ قبل از شیرهای کنترلی، در خروجی پمپ های درون چاهی (ماسه گیری) نصب میشود و همچنین در جایی از خطوط لوله  که لازم باشد املاح و ناخالصی های شناور در سیال فیلتر شوند تا از آسیب رسیدن به پمپ ها و شیرها جلوگیری شود. این صافی ها دارای پیچ هواگیری بر روی درپوش و پیچ تخلیه در قسمت تحتانی می باشند. صافی های میراب در چند تیپ طراحی و تولید می شوند که صافی های میراب نوع Y از سایز 50 تا 300 میلیمتر، صافی نوع T از سایز 50 تا 1200 برای فشار کاری تا 40 بار و صافی یکسر فلنج از سایر 50 تا 1200 مناسب برای فشارکاری تا 16 بار را تولید می شود. این محصول مناسب برای آب خام، آب آشامیدنی تا دمای 70 درجه سانتیگراد و سایر موارد طبق سفارش تولید میگردد.

در طراحی و تولید صافی ها، میزان افت فشار این تجهیز در خط لوله حائز اهمیت می باشد.مخصوصا صافی های یکسر فلنج که در ورودی پمپ ها به منظور آشغال گیری نصب می شود. مقدار مش توری بایستی به نحوی انتخاب گردد که باعث بوجود آمدن افت در ورودی پمپ نشود. قطر و گام سوراخ توری بعلاوه ضریب افت فشار صافی ها در جدول مشخصات محصول ارائه شده است. مش توری براساس سفارش قابل تغییر می باشد.
معمولا به منظور تعیین میزان افت فشار در صافی، طی دوره بهره برداری توصیه می شود طرفین صافی مجهز به فشارسنج باشد. لذا تفاضل فشارسنج ورودی و خروجی به عنوان شاخص برای بررسی میزان گرفتگی و عمل تمیزسازی صافی در نظر گرفته می شود.

استانداردهای ساخت و تولید صافی میراب (بصورت معمولی و غیر سفارشی)

• استاندارد فاصله فلنج تا فلنج برای صافی نوع Y و صافی نوع T با توری استوانه ای
  DIN EN 558-1 Series 1(DIN 3202-F1)
• استاندارد فاصله فلنج تا فلنج برای صافی نوع T با توری تخت
  DIN EN 558-1 Series 48(DIN 3202-F6)
• سوراخکاری فلنج
  DIN EN 1092-1 (DIN 2501)

ویژگی های صافی میراب

• لزوم نصب صافی در خط لوله طبق فلش روی بدنه
• مجهز به پیچ هواگیری در قسمت درپوش صافی مدل T
• امکان تمیزکاری توری بدون نیاز به خارج کردن صافی از خط لوله
• مجهز به پیچ تخلیه در قسمت درپوش صافی مدل Y، در قسمت زیر بدنه صافی مدل T
• توری صافی های نوع T مطابق تولید معمول از نوع استوانه ای و طبق سفارش از نوع تخت و قوسدار می باشد.
• سهولت در تمیزکاری یا تعویض توری

• توری مقاوم به خوردگی و قابل تعویض

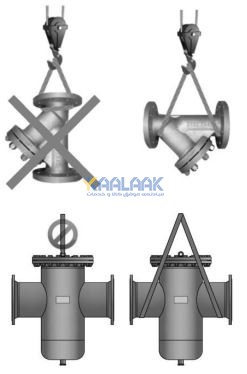

نکات مهم هنگام حمل، جابجایی و نگه داری صافی میراب

• برای حمل و جابجایی صافی T از بستن تسمه یا قلاب به پیچ چشمی درپوش خودداری نمایید زیرا این پیچ فقط به منظور بلندکردن درپوش شیر در زمان سرویس توری در نظر گرفته شده است در عوض تسمه را به بدنه صافی و به دو فلنج ان متصل نمایید.
• صافی ها باید در محیط خشک با تهویه مناسب و به دور از حرارت و تابش مستقیم نور خورشید نگهداری شود و در غیر این صورت لاستیک آببندی صافی که از جنس آلاستومر است انعطاف پذیری خود را به مرور از دست داده و عملکرد مناسب جهت آب بندی نخواهد داشت .
• دمای نگهداری صافی ها می تواند بین20- تا 50+ درجه سانتیگراد باشد.اگر دمای محل نگه داری صافی زیر صفر درجه باشد لازم است قبل از نصب صافی در خط، دمای بدنه آن به 5+ درجه سانتیگراد برسد.

انواع صافی میراب

1. صافی تیپ T مجهز به درپوش نوع Quick Open (STF)
2. صافی تیپ T مجهز به ترنسمیتر اختلاف فشار(STF)
3. صافی تیپ Y مخصوص خطوط آب گرم (SYF)
4. صافی یکسر فلنج (SIS)
5. صافی تیپ (SYF) Y
6. صافی تیپ (STF) T
7. صافی تیپ T مجهز به درپوش نوع Quick Open (STF)

کاربرد شیر صافی یا استرینر میراب

• انتقال آب، شبکه آبرسانی، صنایع نفت، گاز، پتروشیمی، انتقال آب شهری

مشخصات فنی شیر صافی میراب

• نوع سیال:آب، آب دریا
• سایز (میلی متر): ۱۶۰۰-۵۰
• فشار (بار): ۴۰-۶
• جنس بدنه: انواع چدن داکتیل، فولاد کربنی
• جنس توری: استنلس استیل
• پوشش رنگ: کلیه قطعات توسط رنگ اپوکسی پودری آبی (RAL 5015) یا (RAL5005) به روش الکترواستاتیکی و با ضخامت ۲۵۰ میکرون پوشش داده میشوند.

امکان ساخت و تحویل با شرایط خاص و بصورت سفارشی

قطر و گام سوراخ ها و جنس توری طبق سفارش مشتری
امکان تحویل صافی بدون فلنج برای جوشکاری به لوله
امکان تولید با توری تخت، استوانه ای یا قوس دار طبق کاتالوگ

صافی تیپ T میراب

این نوع صافی همانطور که از نامش مشخص است برای باز شدن سریع درپوش از یک محور استفاده شده است، بطوری که بدون نیاز به تجهیزات سنگین برای بلند کردن درپوش، با چرخش درپوش حول محور می توان توری را خارج کرده و تمیز نمود.

مشخصات فنی صافی تیپ T میراب

• استانداردهای ساخت (Manufacturinng Std)
• استاندارد فاصله فلنج تا فلنج برای توری استوانه ای
  DIN EN 558-1 Series 1(DIN 3202-F1)
• استاندارد فاصله فلنج تا فلنج برای توری تخت
  DIN EN 558-1 Series 48(DIN 3202-F6)
• استاندارد ابعاد سوراخکاری فلنج
  DIN EN 1092-1 (DIN 2501)
• قطعات و مواد اولیه (Parts & raw material)

  • جنس بدنه و درپوش (Body & Cover):از  فولاد کربنی (St37-2) باشد. ارائه گواهی آنالیز شیمیایی و متالوگرافی و نتایج تست های مکانیکی (سختی، کشش و ضربه) الزامی است .
  • جنس توری (Screen): از استنلس گرید 1.4301(AISI 304) مطابق با استاندارد DIN EN 10088-3 بوده و ترجیحا از نوع استوانه ای می باشد.
  • جنس پیچ و مهره ها (Bolt & Nut): پیچ، مهره و واشرهای داخلی (در تماس با آب) از استنلس استیل A2 مطابق استاندارد ISO 3506(DIN 267-13) و پیچ ، مهره و واشر های خارجی از فولاد گالوانیزه شده باشند.
  • جنس رنگ (Corrosion Protection): پوشش رنگ پودری اپوکسی با پاشش به روش الکترواستاتیک که ضخامت آن حداقل 250 میکرون بوده و دارای گواهینامه مجاز برای آب آشامیدنی از موسسات معتبر بین المللی باشد.
• تست هیدرو استاتیک (Hydrostatic Test): تست آببندی و استحکام بدنه باید مطابق با استاندارد DIN EN 12266-1 صورت گیرد.
• کنترل حین فرآیند (QC-Plan): کلیه مراحل تولید باید مطابق برگه طرح کیفیتی کنترل شده و کلیه مستندات قابل ارائه باشند.

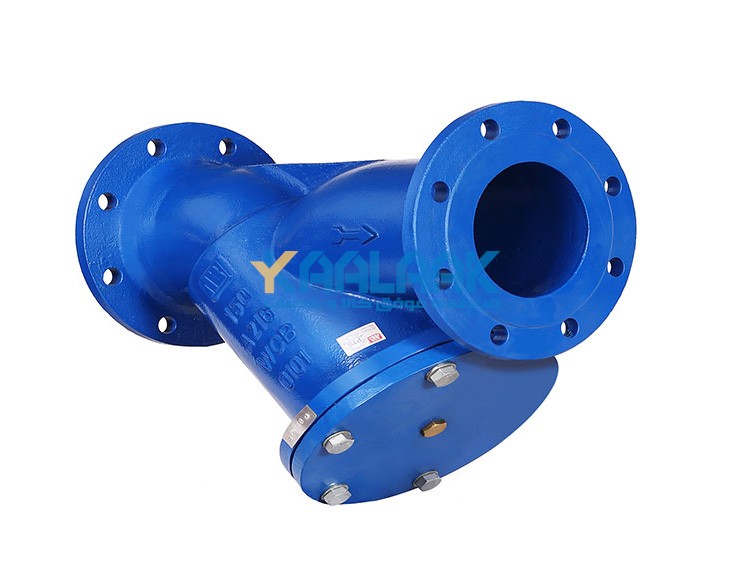

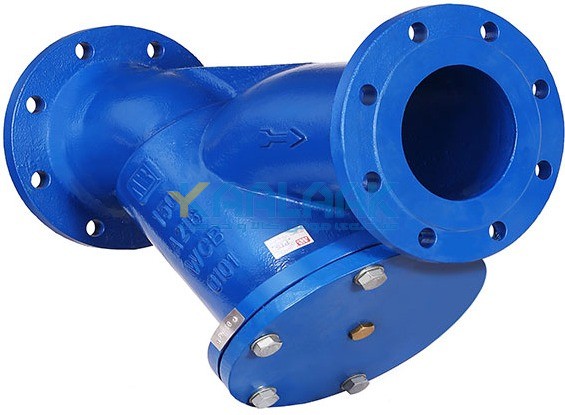

شیر صافی فلنج دار تیپ Y میراب چیست؟

شیر صافی کج تیپ Y فلنج دار میراب، همان طور که از نام آن پیداست، به شکل حرف Y بوده و اتصال آن به صورت فلنجی می باشد. هنگام نصب باید دقت کرد که مخزن صافی باید به سمت پایین باشد و جریان از سمت راست وارد و از سمت چپ خارج شود.از این صافی ها برای خطوط گاز، مایع، تحت فشار و بخار استفاده می شود.

ویژگی های صافی کج تیپ Y، فلنج دار میراب

• نصب سریع
• افت کم فشار
• توانایی مقاومت تا 250 درجه سانتی گراد
• توری مقاوم به خوردگی و قابل تعویض

صافی تیپ Y طرح لاینینگ شده ( پوشش داخلی از لاستیک) مخصوص آب دریا میراب

کاربرد این نوع از صافی های میراب در خطوط با سیال های دارای خوردگی بالا یا آب دریا می باشد. این شرکت قادر است متریال این قطعات را به نحوی تولید کند که مقاوم به خوردگی برای عبور این نوع سیال ها باشند. تولید این قطعات از جنس انواع استینلس استیل ها و AlBz یا NiAlBz امکان پذیر می باشد. یکی دیگر از تمهیداتی که شرکت میراب برای استفاده از تجهیزات خود در خطوطی که دارای سیال های خورنده یا آب دریا هستند بکار گرفته است، با توجه به در نظر گرفتن قیمت تمام شده محصول، استفاده از لاینینگ و پوشش داخلی قطعات و تجهیزات با انواع الاستومتر ها می باشد تا از تماس مستقیم سیال خورنده با پوسته اصلی شیر که غالبا از جنس چدن یا فولاد است جلوگیری نماید.این پوشش ها می توانند از نوع Ebonite یا EPDM باشد.

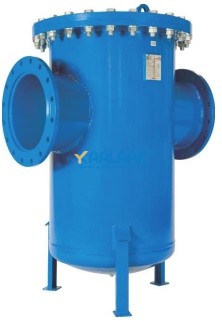

شیر صافی فولادی فلنج دار تیپ T میراب

این صافی که به شکل حرف T می باشد، از محبوبیت خاصی برخوردار بوده و در خط لوله هایی استفاده می شود که قطر نامی بزرگتری دارند. صافی فولادی تیپ T میراب، دارای مخزن بزرگی می باشد که قادر است بیشتر از صافی تیپ Y ناخالصی ها را نگهداری نماید و از این رو استفاده از آن به مراتب راحتتر می باشد.

ویژگی های صافی فولادی تیپ T فلنج دار میراب

• قابل تعویض بودن توری از جنس فولاد ضد زنگ و ضد اسید، سطوح آب بندی فلنج ها مطابقت با استاندارد DIN 2525 from C
• این تیپ از صافی ها به روش جوشکاری تولید می شوند.
• دارای پیچ هوا گیری بر روی در پوش و پیچ تخلیه در کف صافی

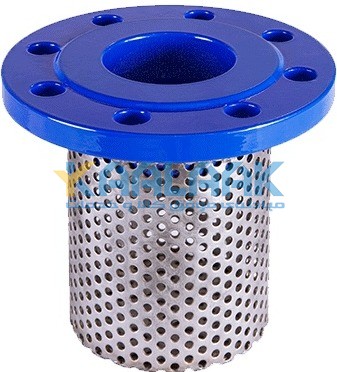

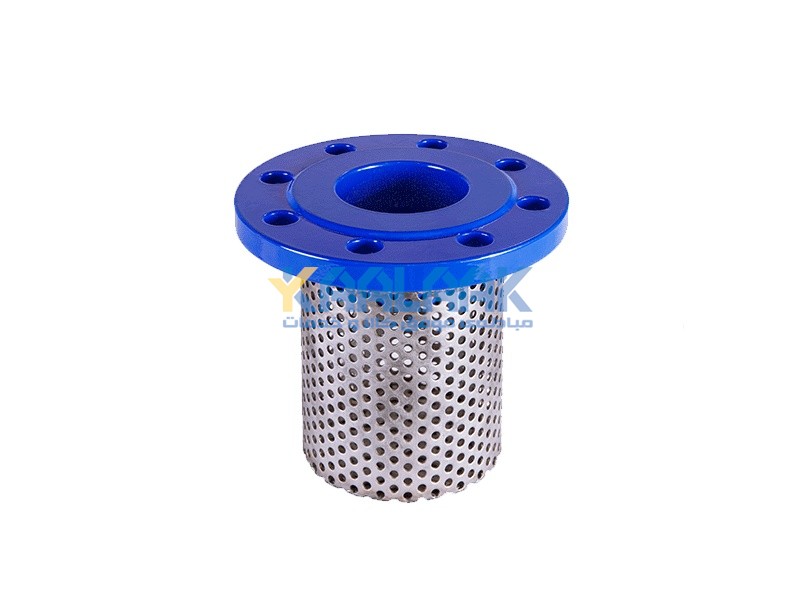

صافی یک سر فلنج میراب
این نوع صافی در ورودی مکش پمپ ها، آبگیری از حوضچه های طبیعی مانند رودخانه ها یا دریاچه ها و آب بند سدها مورد استفاده قرار می گیرند. اندازه مش توری در این نوع صافی نیز بر اساس درخواست مشتری قابل تغییر است، از طرفی با توجه به وظیفه ی این نوع صافی که بیشتر آشغال گیری در ورودی پمپ ها می باشد. لازم است دقت شود مقدار مش توری در حدی انتخاب نشود که باعث بوجود آمدن افت در ورودی پمپ شود.

کاربرد های صافی یک سر فلنج میراب

• صنایع
• کشاورزی
• سد و نیروگاه های آبی
