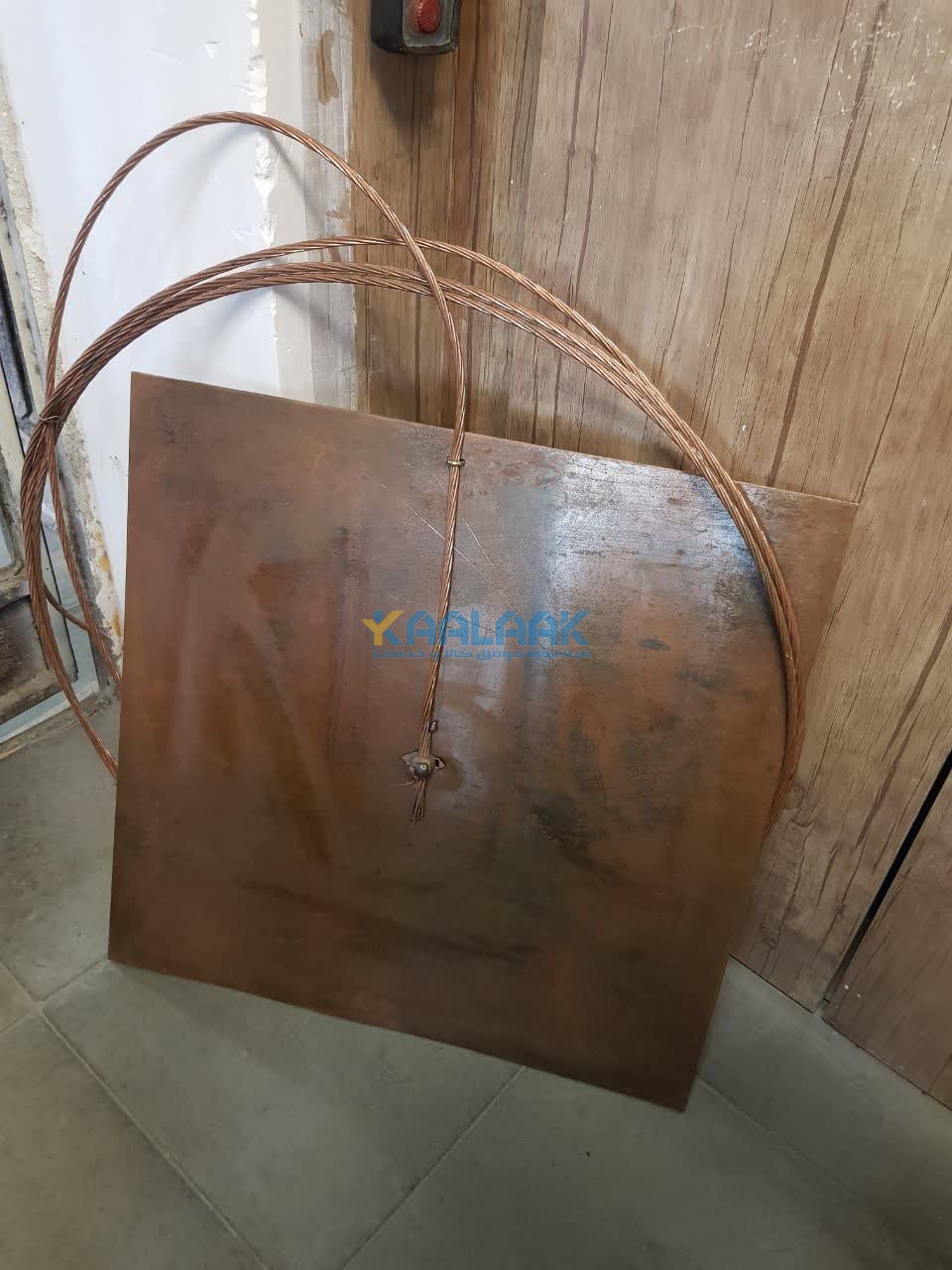

صفحه ارت مسی چیست؟

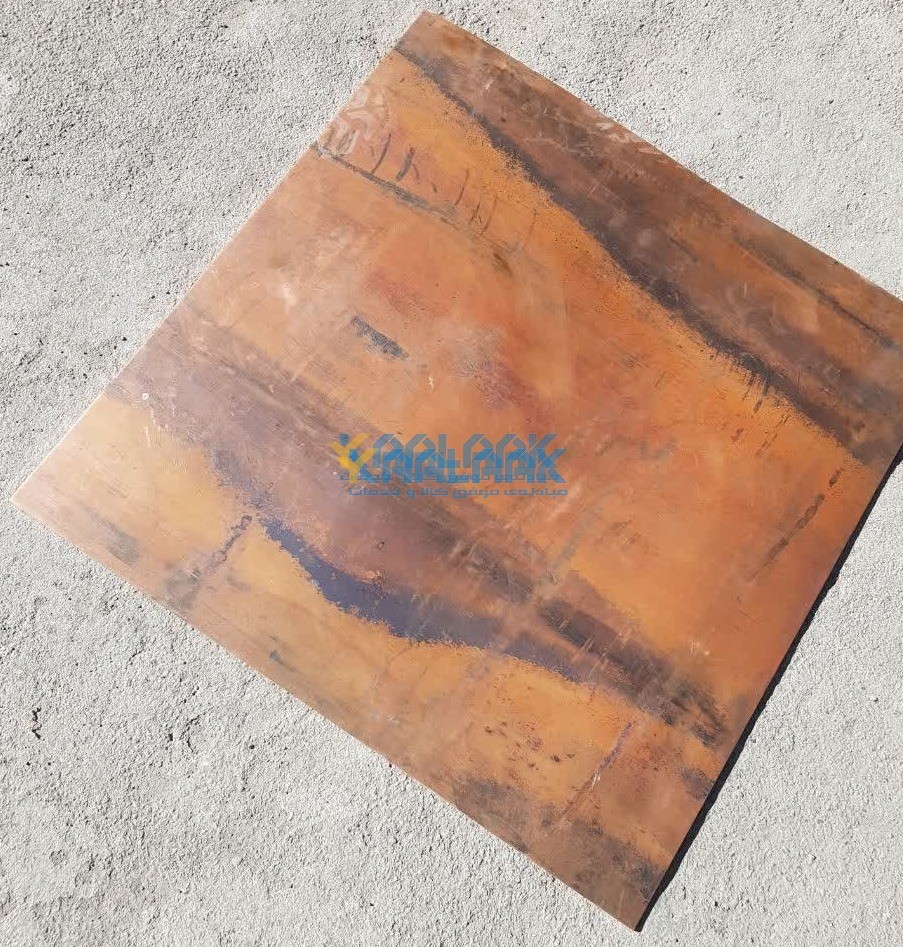

صفحه مسی ارت یا همان صفحه مسی چاه ارت یکی از تجهیزات و لوازم چاه ارت می باشد که دارای ابعاد (معمولا به صورت مربعی) و ضخامت های مختلفی می باشد و برحسب نوع پروژه و نیاز آن متفاوت می باشد. بطور مثال در اجرای چاه ارت ساختمان مسکونی از صفحه مسی ۵۰*۵۰ سانتی متر استفاده می شود.هرچه درصد خلوص مس، ابعاد صفحه و ضخامت صفحه مس بیشتر باشد تاثیر صفحه و کاربرد بیشتری دارد.

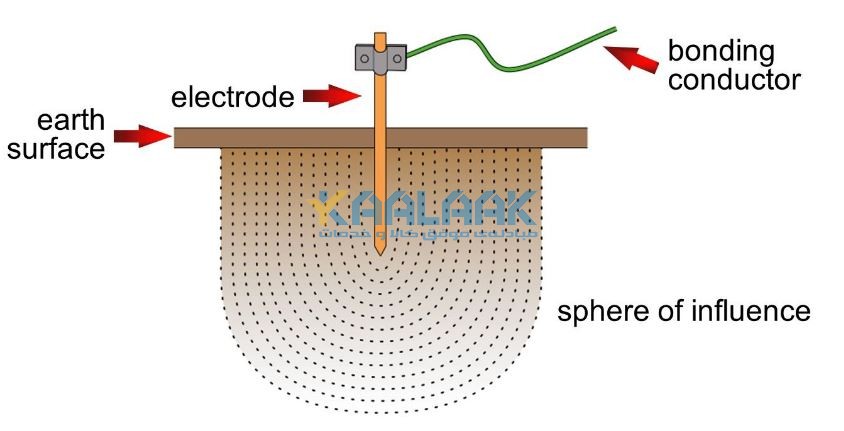

صفحه مسی ارت  نقش هادی الکتریسیته را داشته و می‌تواند جریان الکتریکی را به زمین منتقل کند. در واقع جریان‌های بار اضافه از دستگاه‌های الکترونیکی گرفته می‌شود و از طریق سیم ارت و نهایتا صفحه ارت به زمین می‌رسد در نتیجه خطر برق گرفتگی و آسیب از افراد و دستگاه‌های الکترونیکی دور می‌شود.

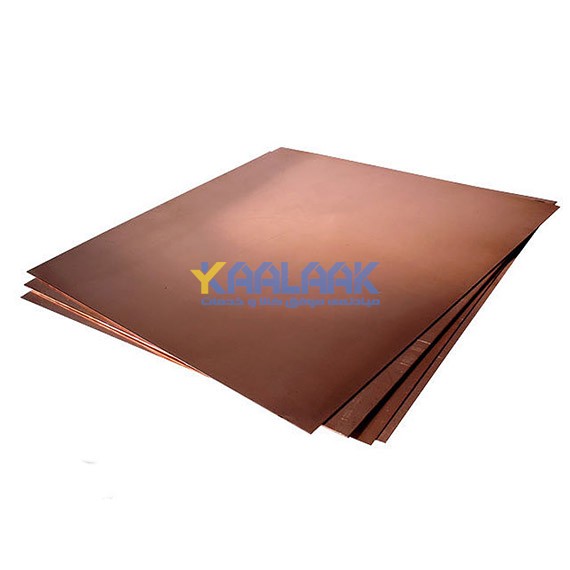

این صفحه ساخته شده از فلز مس با خلوص بالا تا ۹۹.۹ درصد است بنابراین قدرت رسانایی الکتریکی بالایی دارد و وجود آن در چاه ارت از خطر برق گرفتگی جلوگیری می کند. این صفحه مسی باید به صورت عمودی داخل گودال ارت قرار داده شود و سیم مسی به آن جوش داده شده و از طرف دیگر به تابلو برق متصل شود.

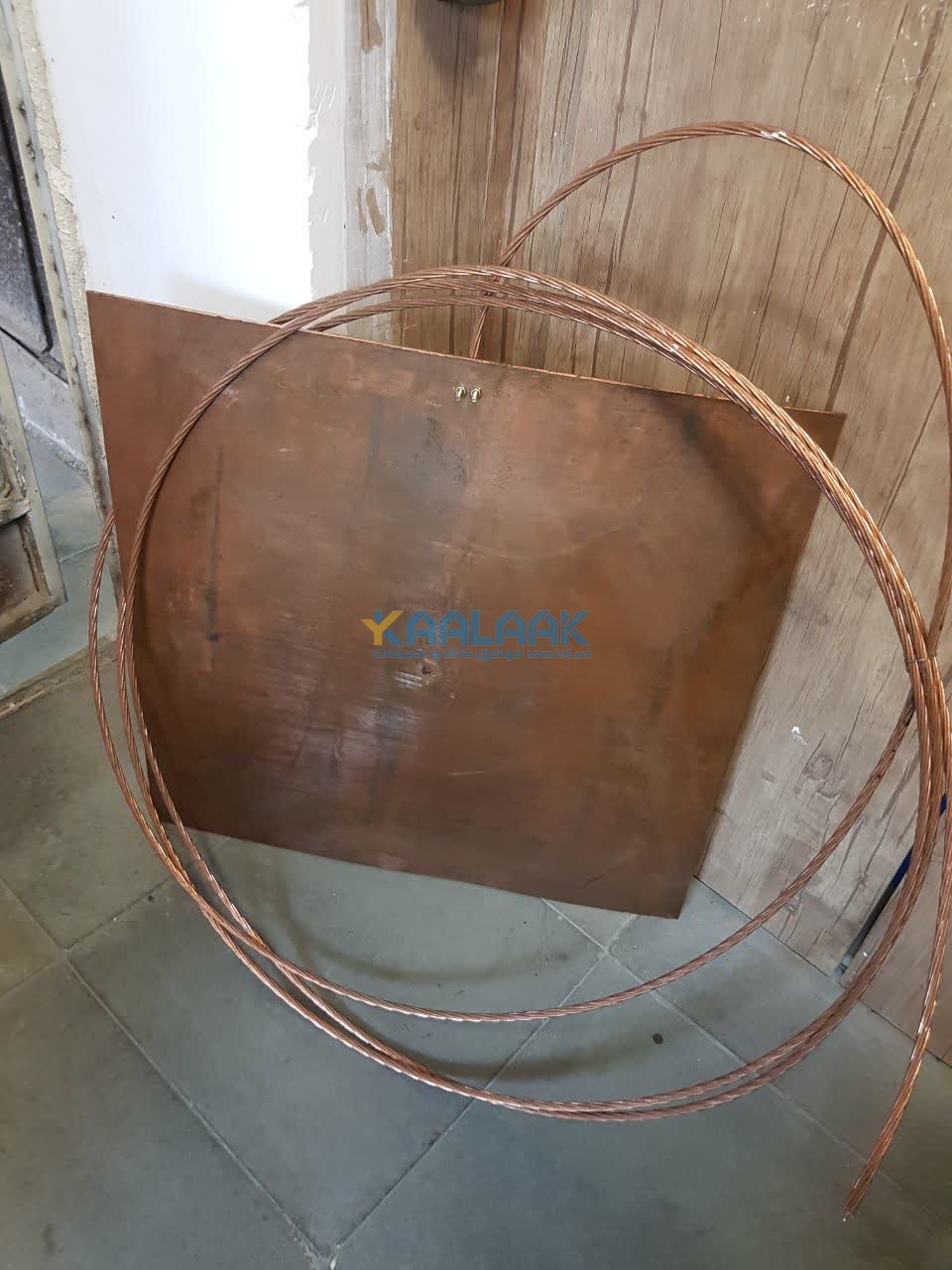

نحوه اتصال سیم مسی به صفحه مسی

یکی از موارد مهمی که در نحوه اتصال سیم به صفحه باید در نظر گرفته شود نوع جوشکاری آن است. دو نوع جوشکاری برای این اتصال وجود دارد: کدولت و معمولی (دستی)

نکاتی درمورد استحکام بیشتر هنگام اتصال سیم به صفحه مسی

• جوشکاری به روش کدولت به دلیل اتصال بهتر و بالا بودن رسانش الکتریکی توصیه می گردد.
• در هنگام اتصال سیم به صفحه مسی با جوش کدولت می توان برای نگهداری و اتصال بهتر و دوام بیشتر آن از قطعه ای به نام  کلمپ سیم به صفحه یا کلمپ ارت (Grounding Clamps) استفاده نمود. به این صورت که ابتدا سیم به صفحه با جوش کدولت متصل می شود و سپس کلمپ را به آن جوش می دهند، کلمپ نقش نگهدارنده سیم در جای مناسب را دارد و استفاده از کلمپ باعث استحکام بیشتر اتصال سیم به صفحه مسی می گردد. لازم به ذکر است استفاده از کلمپ ضروری نمی باشد ولی در اکثر کاربردها توصیه می شود که جهت نگهداری  و استحکام بیشتر استفاده شود.

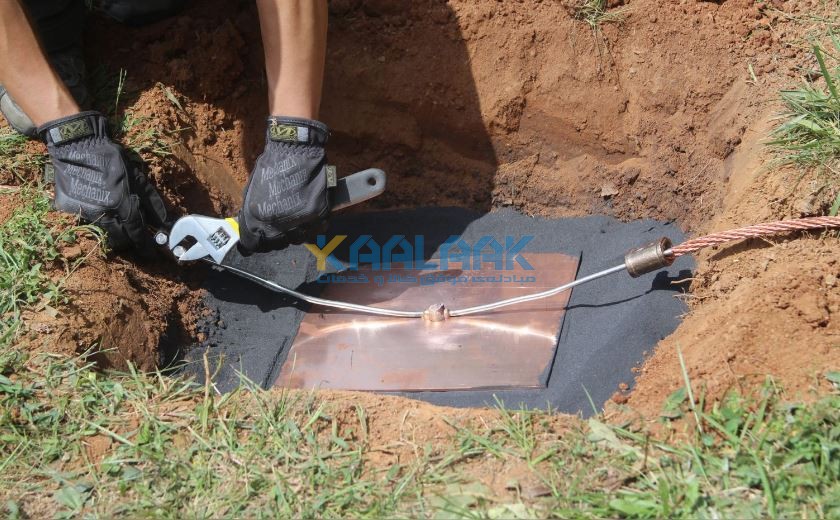

کاربرد صفحه مسی چاه ارت

مهم ترین کاربرد صفحه های مسی که در ساخت آنها مس با خلوص بالا به کار رفته است ، استفاده به عنوان هادی ارت یا الکترود صفحه ای می باشد در نتیجه باید بعد از حفر گودال این صفحه به صورت عمودی داخل گودال قرار گیرد و بار اضافه را به زمین برساند.

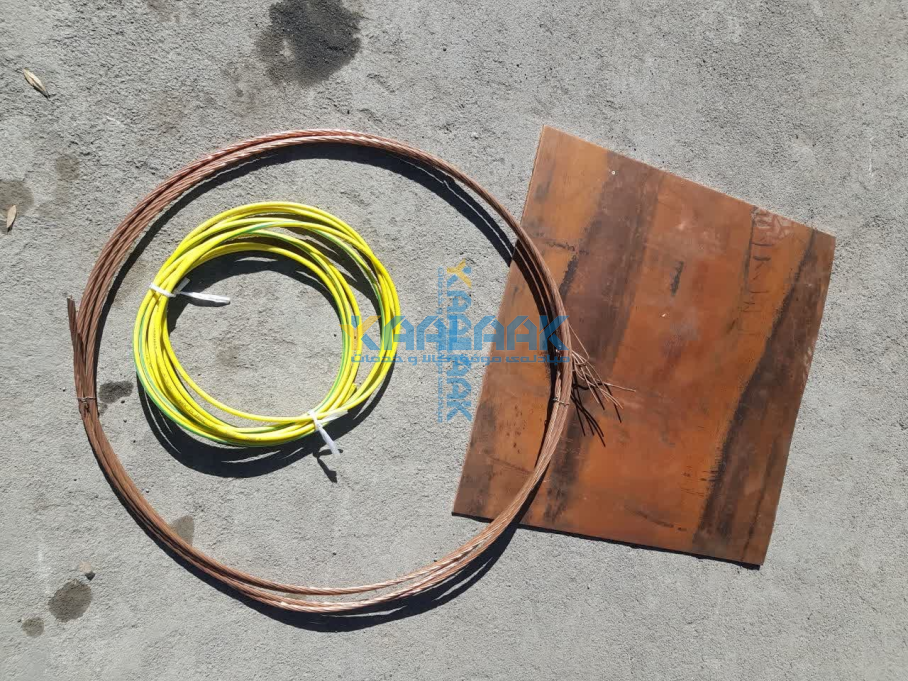

 در هنگام خرید صفحه مسی ارت دقت شود که قیمت سیم مسی و صفحه هر کدام به صورت جداگانه اعلام میشود و به صورت وزنی(کیلویی) و براساس قیمت روز مس به فروش می رسد.

هزینه جوشکاری واتصال سیم مسی به صفحه ارت به صورت جداگانه لحاظ خواهد شد.

 صفحه مسی چاه ارت  به یک سیم مسی جوش خورده و پس از آن  به یک سیم مسی یا میله مسی دیگر جوش داده می‌شود.این میله ارت به صورت عمودی در درون چاه ارت قرار می‌گیرد.حال اگر اضافه باری در مکان نصب این سیستم وجود داشته باشد، در درجه اول آن بار به سیم مسی که به صفحه ارت متصل است انتقال داده می‌شود.سپس از طریق همین سیم مسی به صفحه مسی می‌رود تا از طریق صفحه مسی به زمین رسیده و دفع شود که همین فرایند باعث می شود  مانند فیوز محافظ جان عمل بکند و برق ورودی را قطع میکند و  خطر های احتمالی کاملا دفع خواهد شد .
