قطعات یدکی سنگ شکن کوبیت چیست؟

سنگ شکن کوبیت یا ضربه ای در مرحله دوم و پس از خردایش سنگ ها توسط سنگ شکن فکی مورد استفاده قرار می گیرد. قطعات سنگ شکن کوبیت برای خرد کردن مواد معدنی تا اندازه 10 تا 15 سانتی متر به کار گرفته می شوند.

لیست قطعات یدکی سنگ شکن کوبیت

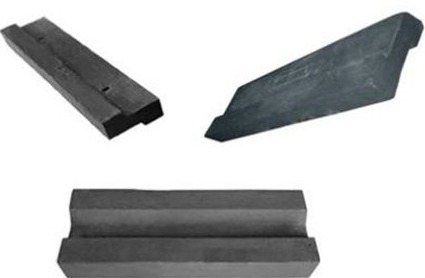

• چکش 100

 این چکش در سنگ شکن کوبیت 100 استفاده شده و ظرفیت آن 100 تن در ساعت می باشد. در این نوع سنگ شکن، 8 عدد چکش 100 به کار گرفته می شوند.

• چکش 120

این چکش در سنگ شکن کوبیت 120 استفاده شده و ظرفیت آن 120 تن در ساعت می باشد. در این نوع سنگ شکن، 12 عدد چکش 120 به کار گرفته می شوند.

• چکش 180

این چکش در سنگ شکن کوبیت 180 استفاده شده و ظرفیت آن 180 تن در ساعت می باشد. در این نوع سنگ شکن، 12 عدد چکش 180 به کار گرفته می شوند.

• چکش 240

این چکش در سنگ شکن کوبیت 240 استفاده شده و ظرفیت آن 240 تن در ساعت می باشد. در این نوع سنگ شکن، 12 عدد چکش به کار گرفته می شوند.

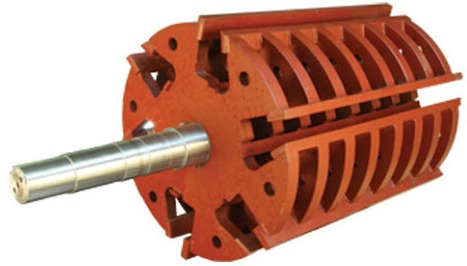

• روتور

روتور سنگ شکن کوبیت(Rotor)، به قطعه ای گفته می شود که با چرخش خود باعث به حرکت در آمدن چکش ها می شود. بر روی روتور پره یا چکش کوبیت نصب شده است و هر روتور می تواند 2 الی 6 پره داشته باشد.

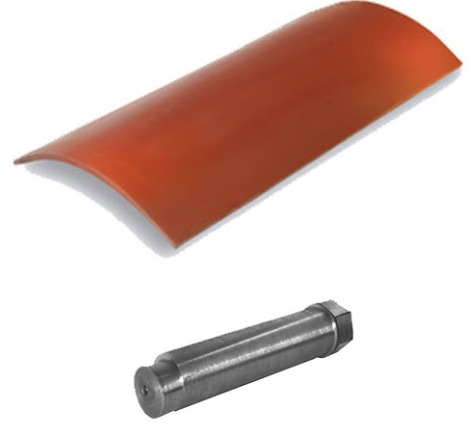

• روپوش روتور

روپوش روتور به صفحه خمیده شکلی گفته می شود که جنس ورق آن از آهن می باشد. این قطعه به روتور در جلوگیری از سایش کمک کرده و از آن در برابر آسیب دیدگی محافظت می نماید.

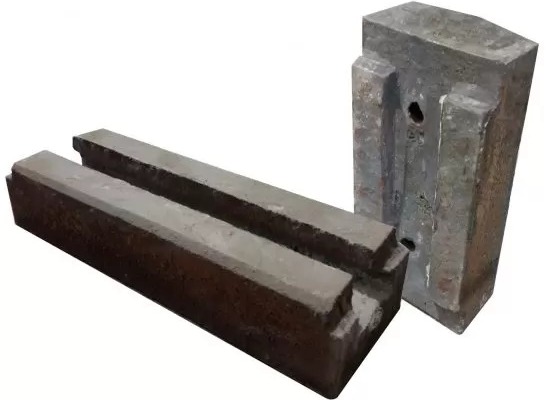

• زره (سندان)

این قطعه به صورت کشویی، توپر و دو یا سه پیچ  تولید می شود و وظیفه آن خرد کردن سنگها پس از برخورد با چکش می باشد.

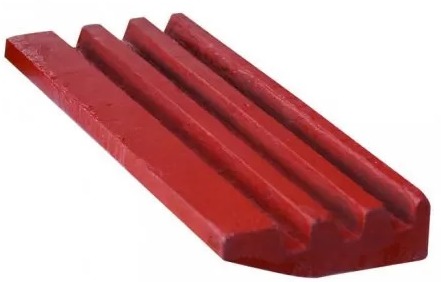

• خشاب چکش

خشاب چکش کوبیت از جنس چدن بوده و دارای سه شیار می باشد. چکش کوبیت روی خشاب قرار گرفته و به ترتیب روی شیار های اول، دوم و سوم حرکت می کند تا محکم باقی بماند.

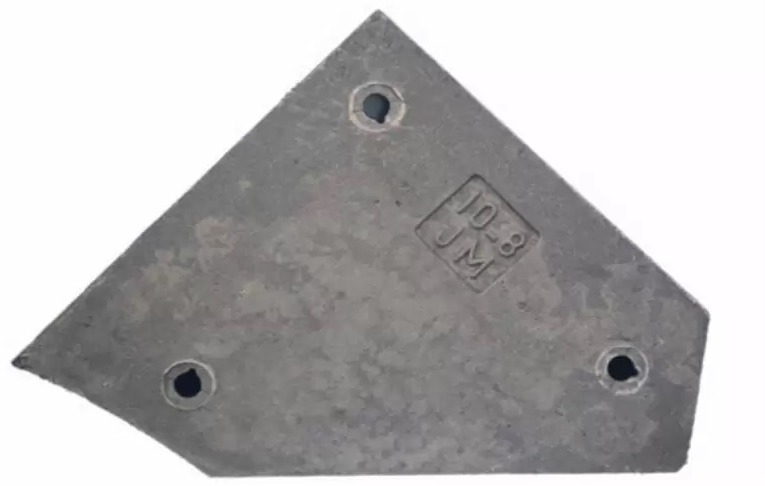

• بغل بند

بغل بند ها هنگام قرار گرفتن دستگاه در معرض آسیب دیدگی به عنوان محافظ عمل کرده و قطعه مناسبی برای ایجاد تعادل در سنگ شکن می باشد.

• خشاب سندان

این قطعه توسط جوش به بدنه دستگاه وصل می شود و سندان با تعدادی پیچ و مهره بر روی خشاب سندان قرار می گیرد.

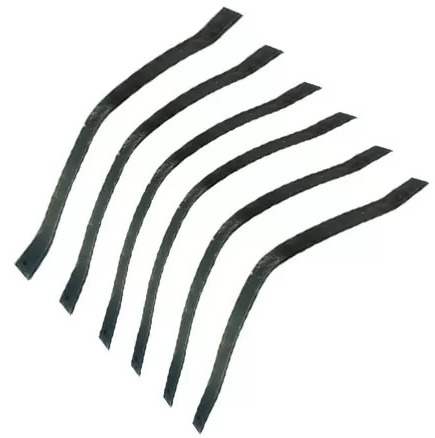

• فنر چکش کوبیت

این قطعه بین چکش و خشاب قرار می گیرد. به عبارتی دیگر، فنر کمک میکند تا چکش روی خشاب ثابت بماند.

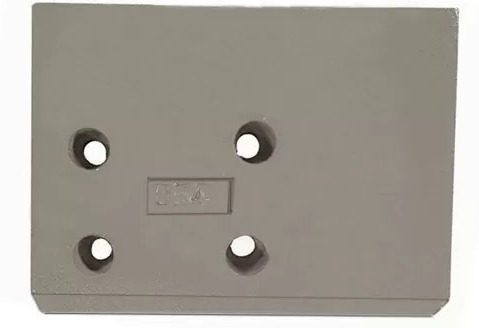

• سقفی

سقفی کوبیت در جنس های آهن، چدن و فولاد و در شکل مربع مانند ساخته می شود. این قطعه وظیفه محکم کردن پانل های سقفی و دیوار های خشک به سقف را بر عهده دارد.

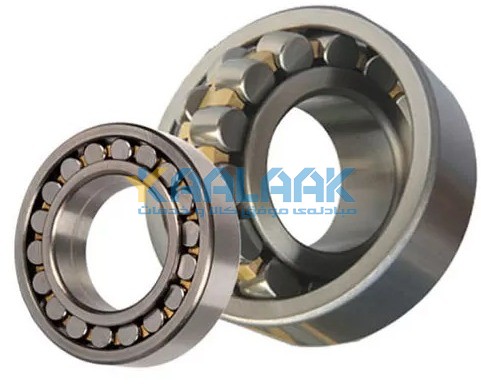

• بلبرینگ

بلبرینگ(ball bearing)، از قسمت های حساس سنگ شکن محافظت کرده و ضربات سنگین آن را تحمل می کند. این قطعه قادر به جلوگیری از لرزش و فرسودگی دستگاه نیز می باشد.

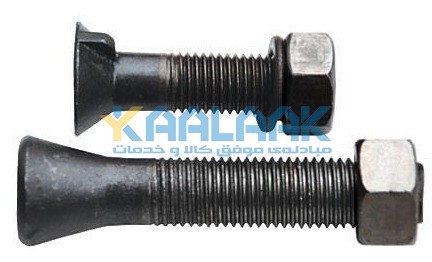

• پیچ و مهره

پیچ و مهره به عنوان اتصال دهنده قطعات و فیکس کردن قطعات خرد کننده سنگ ها در سنگ شکن عمل میکنند.

• جا سندانی

از جا سندانی برای ثابت نگه داشتن و محافظت از سندان در شرایط فشار سنگین و ضربات شدید استفاده می شود.

• پیچ رگلاژ

این قطعه، پشت دستگاه سنگ شکن کوبیت قرار گرفته است. با چرخاندن پیچ رگلاژ می توان فشار موجود در دستگاه را کاهش یا افزایش داد.

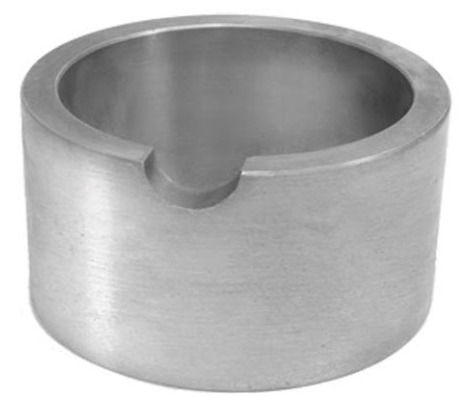

• بوش

بوش سنگ شکن کوبیت(bush)، از جنس فولاد آلیاژی بوده و به عنوان پر کننده فضای خالی بین یاتاقان و فولی عمل می کنند. در واقع این قطعه محافظ شفت اصلی می باشد.

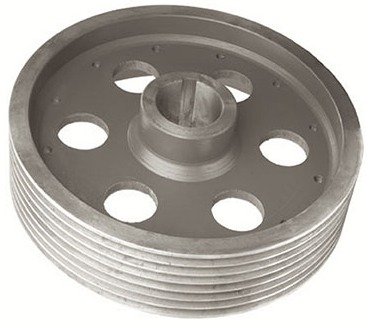

• فولی سرشفت

فولی سرشفت ازقطعات بسیار مهم در سنگ شکن کوبیت به شمار می رود. این قطعه از چدن ساخته شده و قادر است با تنظیم فرایند خردایش، مواد معدنی را با کیفیت مطلوب خرد کند.

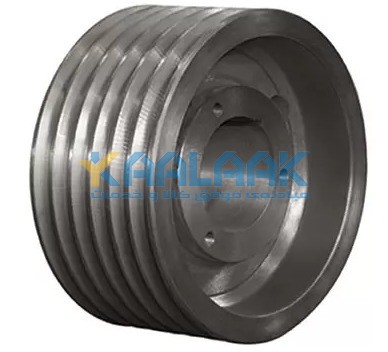

• فولی سر الکتروموتور

فولی سر الکتروموتور، برای افزایش سرعت الکتروموتور و تنظیم انرژی مورد نیاز آن به کار می رود. از این قطعه می توان در انواع دما ها و شرایط محیطی استفاده نمود.

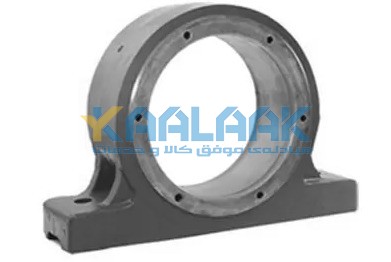

• یاتاقان

یاتاقان(bearing)، به حرکت روتور کمک کرده و اصطکاک را کاهش می دهد. همچنین این قطعه باعث جلوگیری از آسیب دیدگی دستگاه نیز می شود.

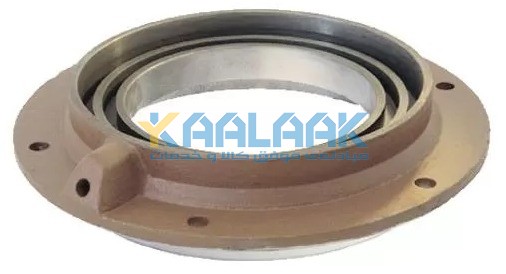

• درپوش یاتاقان

در پوش یاتاقان در سه مدل ساده، مرکب و کور تولید می شود. هنگامی که شفت پس از مجموعه یاتاقان استمرار داشته باشد، از درپوش ساده و مرکب و در سایر شرایط از درپوش کور استفاده می شود.

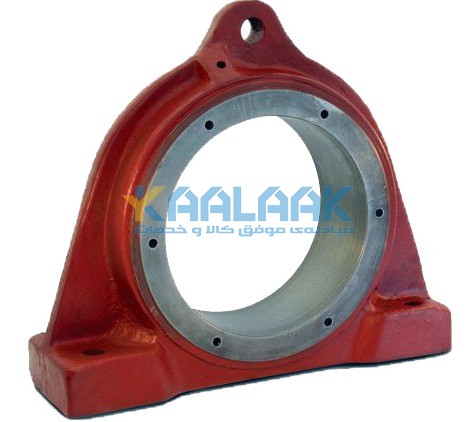

• پوسته یاتاقان

پوسته یاتاقان به محفظه ای گفته می شود که بلبرینگ در آن قرار گرفته و درپوش ها بر روی آن نصب گردد. پوسته از یاتاقان در برابر آلودگی و صدمات محافظت می کند.

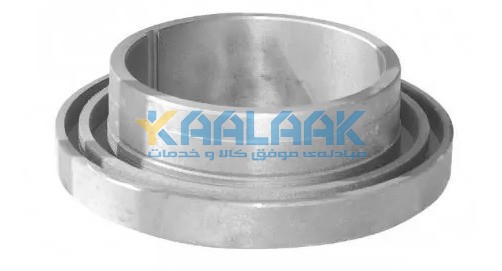

• فلنج

فلنج کوبیت(Flange)، معمولا در سنگ شکن کوبیت 100 مورد استفاده قرار می گیرند. این قطعه وظیفه محافظت از یاتاقان در برابر آلودگی و ممانعت از خارج شدن گیربکس را برعهده دارد.
