مبدل حرارتی صفحه ای:

در مبدل های حرارتی صفحه ای از تعداد صفحه نازک فلزی موجدار برای انتقال حرارت بین دو سیال سرد و گرم استفاده میشود.

مدل صفحات:

صفحات دو جداره	اطمینان بالا برای جلوگیری از اختلاط دو سیال سرد و گرم	_
صفحات نیمه جوشی semi-welded	سبب گسترش رنج فشار اری میشود
صفحات کاملا جوشکاری شده (welded)	این صفحات توسط لیزر کاملا جوشکاری میشود و متناسب برای دما و فشار کاری بالاست
صفحات با گپ زیاد (wide gap)	این صفحات متناسب برای سیالاتی با ذرات درشت اند	_
واشردار	استفاده در دما و فشار های متوسط خانگی و تجاری
صفحات غیر فلزی(گرافیتی) (non-metallic)	این صفحات مقاومت بالا در برابر خوردگی،بدون تخلخل و نفوذ پذیری و مقاوم در برابر شکست و ترک خوردگی دارند	_

واشرهای آب بندی :

واشر به منظور آببندی پورت صفحات و آب بندی منطقه انتقال حرارت صفحات و جلوگیری از اختلاط دو سیال سرد و گرم استفاده میشود که در جنس های مختلف کائوچویی و در بعضی موارد مواد پایه پلیمری عرضه میگردد.

اختلاف دمای متوسط لگاریتمی:

این اختلاف دما که به طور مختصر با LMTD نمایش داده میشود، در محاسبات مرببوط به مبدل های حرارتی بیانگر نیروی محرکه حرارتی در انتقال حرارت از سیال گرم به سیال سرد در مبدل ها میباشد. و برای محاسبه از رابطه زیر استفاده می شود.

???

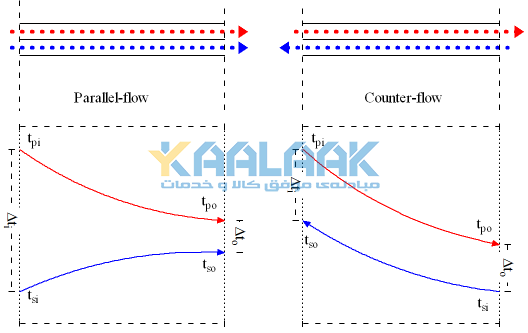

شکل زیر اختلاف دما در مبدل های حرارتی را برای جریان هم جهت و خلاف جهت نشان داه است.

فریم ها :

در مبدل های حرارتی صفحه ای واشرها فریم ها شامل فریم های ثابت، متحرک، مجموعه پیچ های محکم کننده، ریل راهنمای پایین و بالا و پایه نگهدارنده جلو است.

تولیدکنندگان داخلی :

مبدل سازان مبنا          http://mobadelsazan.com/

شرکت زاگرس         http://www.zagrosmobaddel.com/

کارخانه تولیدی صنعتی ایران منبع          http://iranmanba.com

بهران مبدل            http://www.behranmobaddel.com/

سیمرغ صنعت          http://www.sisaco.ir

شرکت حرارت گستر         http://hararat-gostar.com

طاها قالب طوس          http://www.tgt-phe.com/
