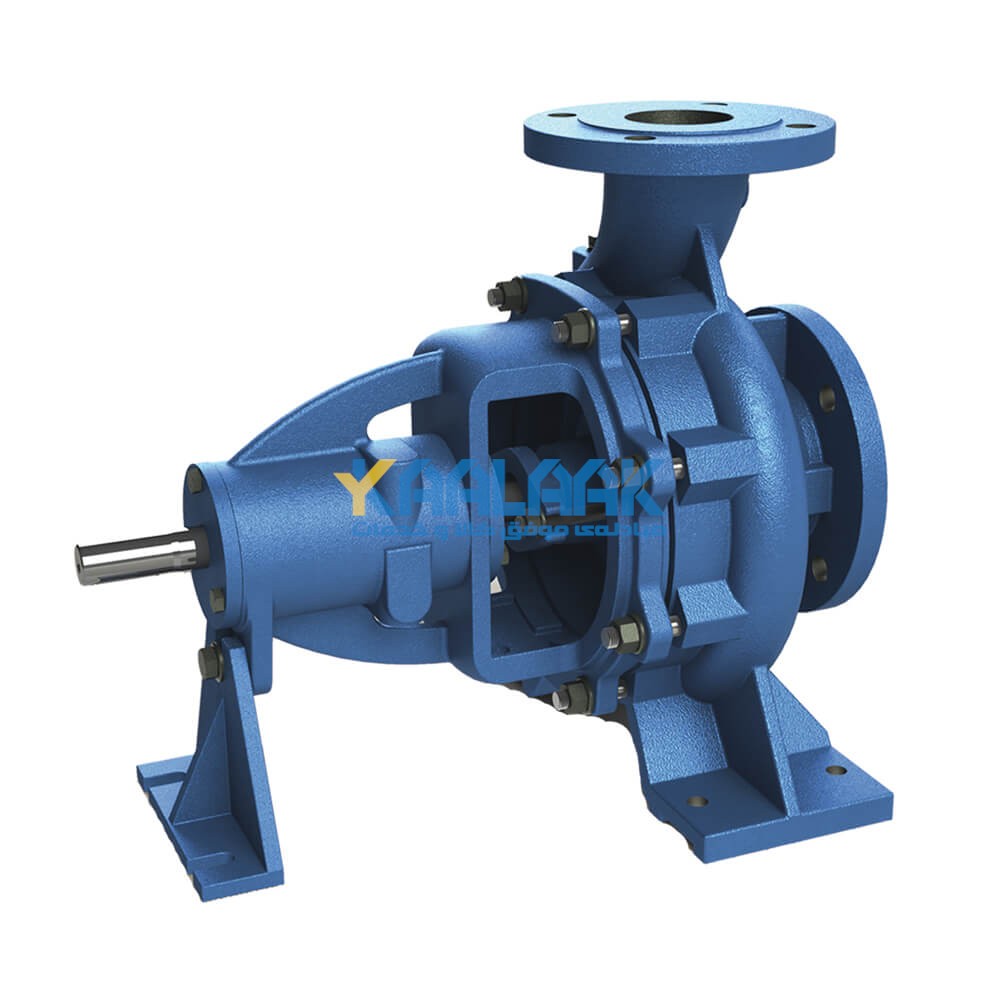

پمپ گریز از مرکز یا پمپ سانتریفیوژی

مکانیزم کار پمپ گریز از مرکز براساس نیروی گریز از مرکز است بدین صورت که مایع به مرکز پمپ و پای پره‌های پروانه وارد می‌شود. (در اثر کاهش فشار در این ناحیه) پروانه توسط الکتروموتور با سرعت بالا دوران می‌کند و مایع قرارگرفته در بین پره‌های پروانه همراه با آن به دوران در می‌آید لذا انرژی جنبشی آن افزایش می‌یابد و در اثر نیروی گریز از مرکز به طرف خارج پرتاب می‌شود و پوسته پمپ را پر از سیال می‌کند. در نهایت انرژی جنبشی مایع به دلیل طراحی خاص مجرای خروجی پمپ به انرژی پتانسیل فشار تبدیل می‌گردد.

اختلاف فشار(differential pressure)

فشار ورودی به پمپ را فشار مکش(suction pressure)و فشاری که سیال با آن از پمپ خارج میشود را فشار تخلیه (discharge pressure) گویند اختلاف این دو فشار میزان فشار طراحی پمپ (designe pressure)را مشخص میکند.اختلاف فشار ؛سلامتی عملکرد پمپ را نشان میدهد.

اختلاف هد (differential head)

اختلاف بین هد ورودی به پمپ (suction head) و هد خروجی پمپ (discharge head) را اختلاف هد نامیده که در اصل همان هد فشاری طراحی بر عملکرد پمپ است و از شاخه های سلامت پمپ میباشد.

هد مکش مثبت خالص (net positive suction head)

پدیده کاویتاسیون در پمپ های گریز از مرکز زمانی رخ میدهد که خالص ارتفاع مثبت در قسمت مکش پمپ از آنچه که شرکت سازنده پمپ پیشنهاد کرده است کمتر شود.بنابراین برای تحلیل شرایط بروز این پدیده در پمپ های گریز از مرکز لازم است که شرایط قسمت مکش پمپ از نظز فشار(ارتفاع) و همچین مشخصه های پمپ از نظر وجود کمترین شرایط مورد نیاز برای جلوگیری از بروز این پدیده بررسی شود.برای ساده تر کردن این تحلیل ،NPSH به دو بخش تقسیم میشود:

• خالص ارتفاع مثبت قابل دسترس در قسمت مکش NPSHA
• خالص ارتفاع مثبت مورد نیاز در قسمت مکشNPSHR

 تعداد طبقات

تک طبقه (Single stage)

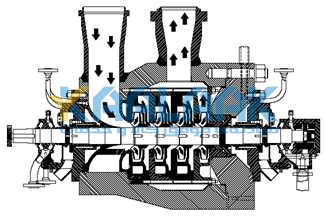

چند طبقه (multi-stage)

پروانه های پایه ای

روانه های توربینی با پایه های پخش کننده ای احاطه شده اند که مسیر های به تدریج پهن شونده ای فراهم می آورند تا سرعت آب را به آهستگی کاهش دهند .بنابراین هد سرعت به هد فشار تبدیل میشود.

پروانه مارپیچی با ویژگی نداشتن تیغه های پخش کننده مشخص میشوند.در عوض پروانه آن درون محفظه ای که حلزونی شکل است قرار گرفته و سرعت آب به دلیل ترک کردن پروانه کاهش میابد که همراه با افزایش فشار میباشد.

مارپیچی،توربینی

تیغه ها

تیغه نقش راندن مایع به خرئجی پمپ را دارد که سرعت رت به فشار تبدیل می نماید .جزء تیغه در داخل پمپ که معمولا به پروانه متصل است و دارای شکل های گوناگونی است .(صاف و مارپیچ)

پروانه (BHP)

نقش پروانه ها در پمپ گریز از مرکز تامین انرژی لازم برای سیال میباشد .

توان مرکزی پمپ هارا با علائم اختصاریBHPبیانگر میزان قدرت منتقل شده به محور است که در واحد اسب بخار اعلام میشود .

مدل آب بندی

مکانیکال سیل محل آب بندی پمپ و جدا کننده سیال پمپاژ شده و قسمت مکانیکی پمپ است.

یاتاقان ها

انواع یاتاقان ها حتی بلبرینگ های مغناطیسی در پمپ های سانتریفوژ استفاده می¬شوند. حتی برای برخی پمپ ها میتوان چند مدل از یاتاقان ها را بکار برد که صرفا شرایط سرویس و نگهداری آن ها متفاوت است و در هنگام استفاده باید به شرایط خاص هرکدام توجه کرد.

کوپلینگ

کوپلینگ یا هم محور ساز اتصال دهنده الکتروموتور به شفت(محور)پمپ است.

 نوع کوپلینگ ها

کوپلینگ الاستومتریک (Elastomeric coupling)	برای موتور های کوچک و متوسط با توجه به نصب آسان شان استفاده میشوند و از دو هاب فلزی تشکیل شده اند که به موتور و شفت پمپ وصل میشوند.
کوپلینگ های شبکه ای Grid couplin	اغلب برای پمپ های بزرگ و گشتاورهای بالا بکار میرود. سخت و بدون انعطاف هستند و نیازمند روغنکاری دوره های میباشند.
کوپلینگ های دیسکی Disk Coupling	برای پمپ های متوسط و بزرگ در صنایع خاصی مانند صنایع دریایی و تولید برق بکار میرود /گشاور بیشتری نسبت به الاستومتریک تولید میکنند و نیاز به روغنکاری ندارد.
کوپلینگ های دنده ای Gear Coupling	قادر به انتقال گشتاورهای بالا در سرعت بالا هستند و برای پمپ های بسیار بزرگ مناسب میباشند. نسبت به سایر اتصالات بسیار قدیمی ترند
