کابل ابزار دقیق

کابل‌های ابزار دقیق، ستون فقرات سیستم‌های کنترلی و پردازش داده در صنایع پیشرفته محسوب می‌شوند. این کابل‌ها با مقاومتی مثال‌زدنی در برابر نویز و تداخلات الکترومغناطیسی، حتی از کابل‌های هم‌جوار، انتقال دقیق سیگنال‌ها را برای کنترل سیستم‌های الکتریکی و فرآیندهای پیچیده تضمین می‌کنند. ساختار مهندسی‌شده‌ی این کابل‌ها، امکان نصب انعطاف‌پذیر در فضاهای باز و حتی دفن شدن را فراهم می‌آورد.

این کابل‌ها می‌توانند به صورت جفت‌های دو، سه یا چهارتایی و به شکل رشته‌های به‌هم‌تابیده تولید شوند؛ عملی که نقش حیاتی در کاهش تداخلات الکترومغناطیسی (EMI) و افت سیگنال (Crosstalk) بین رشته‌های مجاور ایفا می‌کند. همین امر، دقت لازم را برای عملکردهای حیاتی اندازه‌گیری و کنترل در صنایع فراهم می‌سازد. سیگنال‌های تولید شده توسط مبدل‌ها، از طریق این کابل‌ها به پنل‌ها، کنترل‌کننده‌ها و سایر تجهیزات منتقل شده و بستر لازم برای پیاده‌سازی دستورالعمل‌های برنامه‌ریزی شده را ایجاد می‌کنند.

درجه‌بندی کابل ابزار دقیق، که بر اساس سنجش مقاومت حرارتی نسبت به جریان عبوری تعیین می‌شود، اهمیت بسزایی در تعیین کاربرد مناسب آن دارد. برخلاف کابل‌های قدرت، کابل‌های ابزار دقیق معمولاً جریان‌ها و سیگنال‌های سطح ولتاژ پایین را منتقل کرده و در مقایسه، دارای تعداد رشته‌های بیشتر و قطر کمتری هستند. این کابل‌ها، بستر ایده‌آل جهت انتقال بدون اختلال سیگنال از دستگاه‌هایی چون سنسورها، ترانسمیترها، ترانسدیوسرها و کنترلرها در صنایع مختلف را فراهم می‌کنند.

با دریافت و ارسال سیگنال‌های کنترلی از طریق کابل‌های ابزار دقیق، امکان تغییر وضعیت تجهیزات و اجرای دستورالعمل‌های برنامه‌ریزی شده فراهم می‌شود. این انتقال سیگنال بدون نویز، نه تنها بازدهی سیستم‌های اندازه‌گیری و کنترلی را به طرز چشمگیری افزایش می‌دهد، بلکه طول عمر مفید این دستگاه‌های حساس و گران‌قیمت را نیز تضمین می‌کند.

کابل‌های ابزار دقیق (Instrumentation Cables) نقشی حیاتی در انتقال داده‌های حساس از سنسورها و تجهیزات پیچیده در صنایعی چون پزشکی، نفت و گاز، پتروشیمی، نظامی و هوافضا ایفا می‌کنند. طراحی منحصربه‌فرد این کابل‌ها، انتقال اطلاعات را با دقت بالا و بدون کوچکترین اختلال یا تداخل، ممکن می‌سازد. هادی‌های با کیفیت بالا (مانند مس یا آلیاژهای ویژه)، عایق‌های مقاوم در برابر حرارت، رطوبت و میدان‌های الکترومغناطیسی، به همراه پوشش‌های محافظ مکانیکی و الکترومغناطیسی، این کابل‌ها را قادر می‌سازد تا استانداردهای سخت‌گیرانه عملکرد، ایمنی و طول عمر را برآورده سازند. انتخاب صحیح کابل ابزار دقیق متناسب با هر کاربرد خاص، امری حیاتی است؛ چرا که هرگونه خطا یا اختلال در انتقال سیگنال می‌تواند منجر به نتایج جدی و خطرات بالقوه شود.

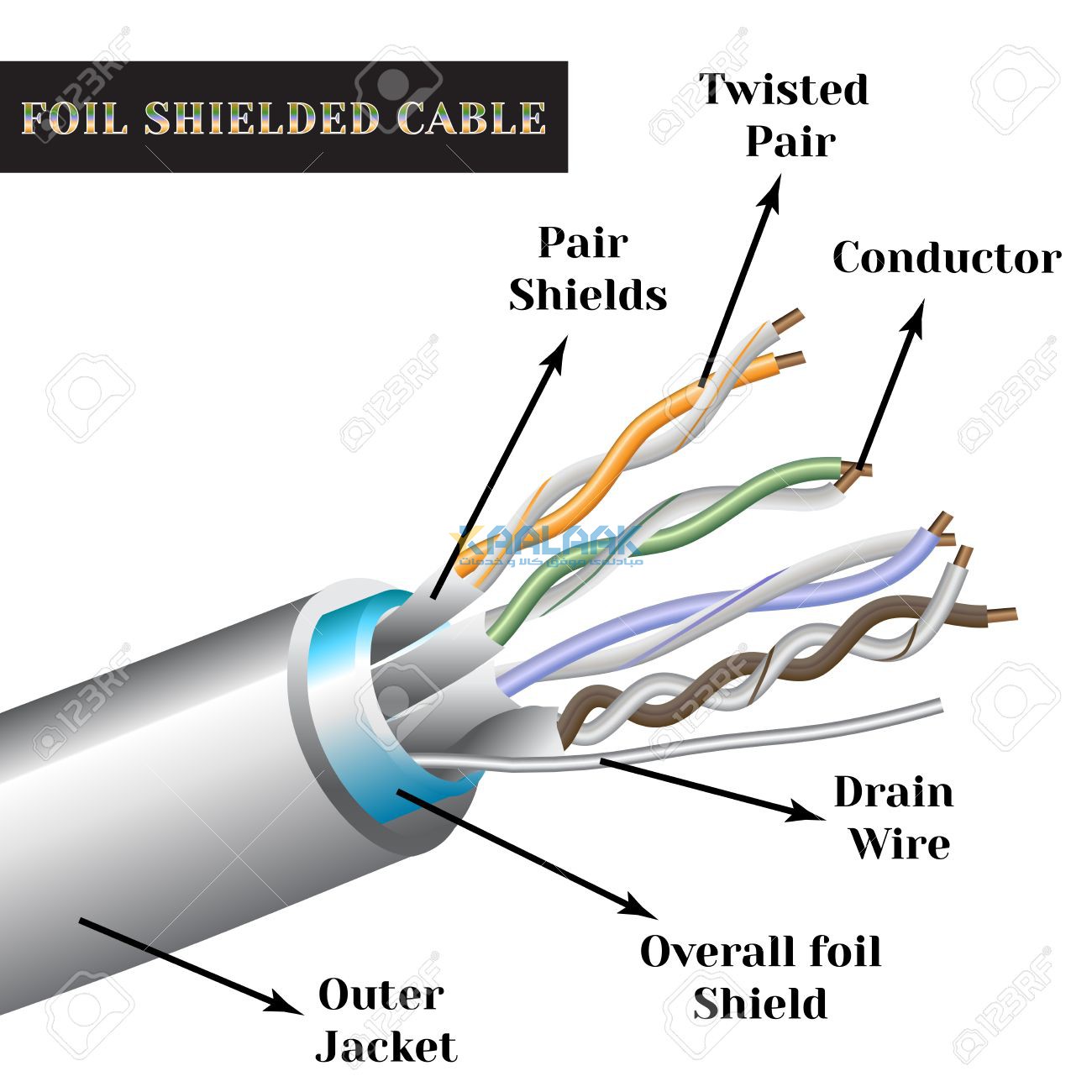

اجزای کابل ابزار دقیق

کابل‌های ابزار دقیق، با بهره‌گیری از ساختاری پیچیده و لایه‌لایه، اطمینان از انتقال بی‌نقص اطلاعات را در حساس‌ترین کاربردهای صنعتی تضمین می‌کنند. تنوع در مواد و طراحی این کابل‌ها، پاسخی دقیق به نیازهای متنوع فرآیندهای اندازه‌گیری و کنترلی است. در ادامه، اجزای کلیدی سازنده‌ی این کابل‌ها تشریح شده است:

·       روکش خارجی

این لایه بیرونی، همچون سپری مقاوم، کابل را در برابر عوامل محیطی چون فشار مکانیکی، دماهای متغیر، رطوبت و مواد شیمیایی خورنده محافظت می‌کند. جنس این روکش بسته به شرایط عملیاتی خاص (مانند کاربرد در محیط‌های صنعتی، فضای باز یا دفنی) با دقت انتخاب می‌شود تا حداکثر دوام را تضمین نماید.

·       لایه عایق

لایه‌های عایق، نقشی حیاتی در جداسازی الکتریکی هر یک از رشته‌های هادی ایفا می‌کنند. این عایق‌بندی دقیق، مانع از تداخلات الکتریکی ناخواسته بین رشته‌ها شده و از صحت انتقال سیگنال اطمینان حاصل می‌کند. انتخاب ماده عایق، با توجه به نوع اندازه‌گیری (مانند ولتاژ، دما، یا فشار) و الزامات الکتریکی، صورت می‌گیرد.

·       هادی‌های سیگنال

 این رشته‌ها، که معمولاً از مس با خلوص بالا یا آلیاژهای تخصصی ساخته می‌شوند، وظیفه‌ی انتقال جریان‌های الکتریکی حامل اطلاعات را بر عهده دارند. کیفیت و ساختار این هادی‌ها مستقیماً بر دقت و سرعت انتقال داده تأثیر می‌گذارد.

·       سیستم شیلدینگ

برای مقابله با نویزهای الکترومغناطیسی (EMI) و تداخلات خارجی که می‌توانند سیگنال‌های حساس را مخدوش کنند، از لایه‌های شیلد مختلفی استفاده می‌شود. این شیلدها که ممکن است به صورت فویل‌های آلومینیومی، مسی یا بافته‌شده باشند، به صورت پیوسته یا گردشی در اطراف هادی‌ها قرار گرفته و نقش یک مانع محافظ را ایفا می‌کنند.

·       سیم ارت

 یک سیم ارت مجزا، معمولاً در ساختار کابل گنجانده می‌شود تا اتصال ایمن به زمین را فراهم آورد. این امر نه تنها به افزایش ایمنی الکتریکی کمک کرده، بلکه در کاهش نویزهای عمومی سیستم نیز مؤثر است.

·       هادی مرکزی

 هسته‌ی اصلی کابل، شامل رشته‌های هادی است که اطلاعات اندازه‌گیری را به صورت مستقیم منتقل می‌کنند. این رشته‌ها اغلب به صورت جفت‌های به‌هم‌تابیده (Twisted Pair) طراحی می‌شوند تا اثرات تداخلی را به حداقل برسانند.

·       لایه‌های محافظ اضافی

 بسته به میزان حساسیت کاربرد و شدت تداخلات محیطی، ممکن است لایه‌های شیلد اضافی یا عایق‌های درونی بیشتری برای محافظت مضاعف اعمال شوند تا از یکپارچگی سیگنال در سخت‌ترین شرایط اطمینان حاصل گردد.

انواع کابل ابزار دقیق

·       کابل ابزار دقیق زره‌دار (Armored Instrumentation Cable)

این دسته از کابل‌ها، با هدف مقاومت در برابر آسیب‌های فیزیکی و محیطی شدید طراحی شده‌اند. ساختار آن‌ها با بهره‌گیری از هادی‌های مسی و عایق‌هایی از جنس پلی‌اتیلن کراس‌لینک شده (XLPE) و روکش نهایی PVC، استحکام و دوام فوق‌العاده‌ای را فراهم می‌آورد. پیچیدگی ساختاری این کابل‌ها، آن‌ها را برای کاربردهای متنوع و در شرایط عملیاتی چالش‌برانگیز ایده‌آل می‌سازد.

·       کابل ابزار دقیق ضد آتش (Fire Resistant Instrumentation Cable)

با توجه به اهمیت ایمنی در محیط‌های حساس مانند آزمایشگاه‌ها و کارخانجات، کابل‌های ابزار دقیق ضد آتش، استاندارد BS5308 و PAS5308 را رعایت می‌کنند. این کابل‌ها قادرند تا حداکثر 3 ساعت در برابر شعله مستقیم و اشعه UV مقاومت کرده و ایمنی سیستم را در شرایط اضطراری تضمین نمایند. هادی‌های این کابل‌ها از مس آنیل شده باکیفیت ساخته شده و برای عایق‌بندی هادی، از ترکیب نوار میکا و لایه XPLE استفاده می‌شود که مقاومت حرارتی و الکتریکی بالایی را فراهم می‌آورد.

·       کابل ابزار دقیق سرب‌دار (Lead Sheathed Instrumentation Cable)

در محیط‌هایی که با مواد شیمیایی خورنده مانند هیدروکربن‌ها، حلال‌ها و سایر مواد خورنده در تماس هستند، کابل‌های ابزار دقیق سرب‌دار گزینه‌ای ایده‌آل محسوب می‌شوند. غلاف سربی این کابل‌ها، محافظت قابل توجهی در برابر آسیب‌های شیمیایی و همچنین آسیب‌های مکانیکی فراهم می‌کند. این کابل‌ها به ویژه در پالایشگاه‌ها، تأسیسات نفتی و سایر کاربردهای صنعتی که نیاز به مقاومت بالا در برابر مواد شیمیایی و شرایط سخت محیطی است، کاربرد فراوان دارند. همچنین، پیشرفت‌های اخیر در تکنولوژی عایق، منجر به توسعه جایگزین‌های معدنی و فوق‌العاده‌ای برای لایه سربی شده است که کابل‌هایی مقاوم‌تر و ایمن‌تر را تولید می‌کنند.

·       کابل ابزار دقیق شیلددار (Shielded Instrumentation Cable)

کابل‌های شیلددار، به خصوص با شیلد زوجی و کلی (روکش)، از شناخته‌شده‌ترین انواع کابل‌های ابزار دقیق هستند. شیلد کلی، محافظت مؤثری در برابر نویزهای خارجی ایجاد کرده و برای سیستم‌های دیجیتال، شیلد زوجی به تضعیف تداخل بین زوج رشته‌ها کمک شایانی می‌کند. این نوع کابل‌ها، چه برای سیستم‌های آنالوگ و چه دیجیتال، اطمینان از انتقال سیگنال با کمترین اختلال را فراهم می‌آورند.

·       کابل ابزار دقیق با عایق PVC

کابل‌های با عایق PVC و اسکرین کلی، به ویژه نوع غیرمسلح و بدون زره (PVC-OS-PVC)، به طور معمول برای نصب در محیط‌های داخلی و مناطق مرطوب طراحی شده‌اند. این کابل‌ها کاربرد گسترده‌ای در فرآیندهای پردازش صنعتی، ارتباطات، و انتقال داده‌ها و سیگنال‌های صوتی دارند.

·       کابل ابزار دقیق با عایق XLPE و PE

کابل‌های ابزار دقیق با عایق XLPE، به دلیل مقاومت بالای پلی‌اتیلن در برابر آب و شرایط جوی، گزینه‌ای ایمن و پایدار محسوب می‌شوند. این عایق‌ها، به دلیل عدم نیاز به تثبیت با سرب یا فلزات سنگین، اثرات زیست‌محیطی کمتری دارند. همچنین، مقاومت بالای XLPE در برابر مواد خورنده و فشارهای مکانیکی، آن‌ها را به گزینه‌ای ایده‌آل برای کاربردهای چالش‌برانگیز تبدیل کرده است. در مقایسه با عایق PE، ساختار متقاطع یون‌های XLPE مقاومت مکانیکی و حرارتی بیشتری را ارائه می‌دهد.

کاربرد کابل ابزار دقیق

کابل‌های ابزار دقیق، نقش حیاتی در انتقال سیگنال‌های کنترلی و اندازه‌گیری در طیف وسیعی از صنایع ایفا می‌کنند. این کابل‌ها، ستون فقرات سیستم‌های اتوماسیون صنعتی و مراکز کنترل محسوب شده و اطمینان از انتقال دقیق و بدون اختلال داده‌ها را در کاربردهای حساس تضمین می‌نمایند.

·       صنایع فرآیندی

در صنایعی نظیر نفت، گاز، پتروشیمی، معادن، نیروگاه‌ها، پالایشگاه‌ها و کارخانجات، این کابل‌ها برای انتقال سیگنال‌های حیاتی از سنسورها و ابزارهای اندازه‌گیری (مانند دما، فشار، جریان، سطح و ولتاژ) به اتاق‌های کنترل و سیستم‌های پردازش داده استفاده می‌شوند.

·       سیستم‌های پایش و مانیتورینگ

در کاربردهایی که نیاز به نظارت مستمر بر پارامترهای فرآیندی وجود دارد، کابل‌های ابزار دقیق، ارتباط بین تجهیزات میدانی و سیستم‌های مرکزی مانیتورینگ را برقرار می‌سازند.

·       تأسیسات و زیرساخت‌ها

در پست‌های برق، کارگاه‌های تصفیه آب و سایر تأسیسات صنعتی، این کابل‌ها برای اتصال تجهیزات کنترلی و اندازه‌گیری و اطمینان از عملکرد صحیح سیستم‌ها به کار گرفته می‌شوند.

·       آزمایشگاه‌ها و مراکز تحقیقاتی

در محیط‌های آزمایشگاهی، کابل‌های ابزار دقیق برای اتصال دستگاه‌های اندازه‌گیری دقیق، اسیلوسکوپ‌ها، فرکانس‌سنج‌ها و سایر تجهیزات به سیستم‌های کنترل و آنالیز داده مورد استفاده قرار می‌گیرند.

·       سیستم‌های اتوماسیون صنعتی

به عنوان رابط اصلی بین سنسورها، ترانسمیترها، مبدل‌ها و دستگاه‌های اندازه‌گیری با سیستم‌های کنترل مرکزی مانند PLC و DCS ، این کابل‌ها نقش اساسی در پیاده‌سازی اتوماسیون فرآیندها ایفا می‌کنند.

وظایف اصلی کابل ابزار دقیق در صنایع

1.     اتصال سنسورها و ترانسمیترها

انتقال سیگنال‌های تولید شده توسط انواع سنسورها و ترانسمیترهای اندازه‌گیری پارامترهای فیزیکی (دما، فشار، جریان، ولتاژ، سطح و غیره) به سیستم‌های کنترلی.

2.     ارتباط با دستگاه‌های اندازه‌گیری و تست

 اتصال ابزارهای دقیق مانند مولتی‌مترهای دیجیتال، اسیلوسکوپ‌ها، و فرکانس‌سنج‌ها به منظور نمایش، ثبت یا پردازش داده‌های اندازه‌گیری شده.

3.     خطوط انتقال داده

فراهم آوردن مسیر مطمئن برای انتقال اطلاعات اندازه‌گیری شده از ابزارهای میدانی به سیستم‌های مرکزی پردازش، ذخیره‌سازی و نمایشگرها.

4.     تجهیزات آزمایشگاهی

برقراری ارتباط بین دستگاه‌های اندازه‌گیری و تجهیزات مختلف در محیط آزمایشگاهی با سیستم‌های کنترل و آنالیز داده.

5.     سیستم‌های اتوماسیون صنعتی

اطمینان از ارتباط پیوسته و بدون وقفه بین اجزای مختلف سیستم اتوماسیون، از سنسورها در میدان تا کنترل‌کننده‌ها در اتاق کنترل.
