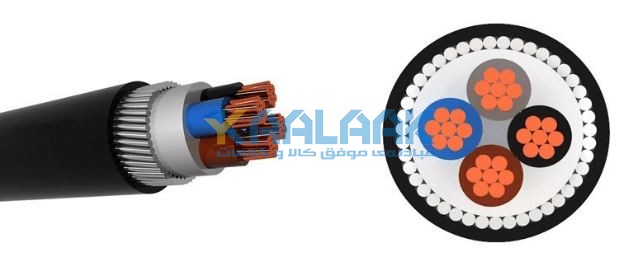

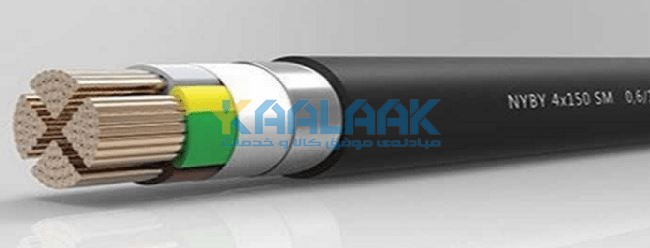

کابل  قدرت آرموردار نواری NYBY  کابل سازی تک  چیست ؟

کابل آرموردار NYBY در دسته کابل های قدرت ولتاژ ضعیف با ریتینگ ولتاژ 600/1000  ولت قرار می گیرد. کابل های NYBY دارای حد دمای عملکردی 70 درجه سانتی گراد می باشد. کابل آرموردار NYBY دارای روکش  بیرونی  ضد حریق می باشند و برای استفاده  در شبکه های انتقال برق  مناسب می باشند. ساختار دو لایه  نوار فولادی گالوانیزه آرمور در کابل های NYBY مقاومت مکانیکی مناسبی ایجاد می کند. کابل های قدرت NYBY  برای نصب  بصورت  ثابت در داخل  و خارج  برای محیط های خشک  و همچنین مرطوب استفاده دارند. از این نوع  کابل ها برای دفن در زیر خاک به شرط استفاده از محافظ اضافی می توان استفاده کرد.

N: مطابق با استاندارد VDE و هادی مسی، Y: عایق پی وی سی، B: آرمور فولادی نواری، Y: روکش پی وی سی

کاربرد کابل قدرت آرموردار نواری NYBY

همان‌طور که گفته شد در هر مکانی که احتمال بروز خطر زیاد  باشد و از کابل‌های معمولی نتوان استفاده نمود، از کابل‌های زره دار استفاده می‌گردد. کابل زره دار در پمپ‌بنزین‌ها، دستگاه‌های مربوط به صنایع نفت و گاز، دستگاه‌های مربوط به صنایع پتروشیمی، دستگاه‌های قوی که ولتاژ برق بالا دارند، عملیات جوشکاری، مکان‌هایی که محل رفت‌ و آمد ماشین‌های سنگین و فوق سنگین هستند؛ مکان‌هایی که جانوران موذی در آنجا زیاد باشد، به کار گرفته می‌شود، همچنین این کابل‌ها در بسیاری دیگر از دستگاه‌ها و مکان‌ها کاربرد دارند.کابل NYBY زره دار با نوار آرمور، به جهت تغذیه انرژی در زیرخاک، آب، داخل کانال ها، نیروگاه، پل ها، صنعت و همچنین جهت شبکه توزیع شهری و مشترکین کاربرد دارد. به طور کلی در کلیه محل هایی که احتمال وارد شدن صدمات مکانیکی به کابل می باشد به جهت حفاظت بالاتر و بهتر کابل از آرمور استفاده می شود. هنگام تولید کابل برق های تک رشته استفاده از آرمور آلومینیومی پیشنهاد می شود.

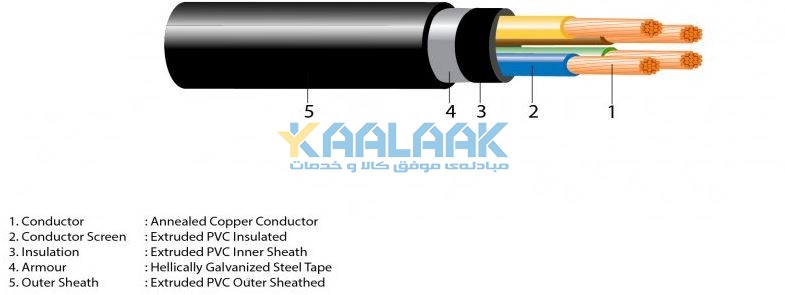

ساختار کابل NYBY از داخل به بیرون
هادی مسی کلاس 1 یا 2 مطابق با IEC 60228

عایق PVC/A

نوار آرمور فولادی گالوانیزه یا آلومینیومی

روکش PVC/ST2 90°C

مشخصات فنی کابل زره دار NYBY
کابل قدرت مطابق با استاندارد IEC 60502-1 ، DIN VDE 0271

دامنه حرارتی

در حالت ثابت -5° سانتی گراد تا +50° سانتی گراد

در حالت خم شو -30° سانتی گراد تا +70° سانتی گراد

ولتاژ نامی: U0/U= 600/1000V

تست ولتاژ: 4KV a.c 50hz

کابل  زره دار چیست ؟

بکارگیری کابل مناسب در سیستم‌های مختلف مانع از ایجاد خطرات بسیاری می‌گردد. یکی از مدل کابل‌های مقاوم در برابر عوامل و شرایط محیطی گوناگون کابل زره دار است. این نکته را باید خاطرنشان کرد که استفاده نادرست از این مدل کابل موجب ایجاد آتش‌سوزی، برق‌گرفتگی و یا خرابی وسایل برقی می‌گردد که همه‌ی این حوادث هزینه‌های مالی و جانی زیادی دربر خواهند داشت؛ در ادامه مطلب سعی می‌کنیم با زبانی ساده در مورد این نوع کابل بیشتر توضیح دهیم. امروزه در محیط‌های مختلف بیشتر از کابل‌های فیبر نوری استفاده می‌گردد، اما این کابل‌های نوری در محیط‌ها و شرایط دشوار جوی کارساز نخواهند بود و لازم است کابل‌های مدنظر زمان انتقال داده به شکل یکپارچه و قابل‌ اطمینان عمل نمایند. کابل‌های زره دار برای اینگونه شرایط گزینه بسیار مناسبی هستند. همانگونه که از نامش مشخص است، در برابر آسیب‌های مکانیکی محافظت می‌گردند.

کابل‌های زره دار هرکدام ویژگی‌های مخصوص به خود را دارا هستند. کابل‌های زره دار از نظر پوشش فلزی، پوشش میانی، نوع عایق، رنگ، روکش و سایر خصوصیات دیگر، با یکدیگر متفاوت هستند. از ویژگی‌های این مدل کابل لایه‌های اضافی آن نسبت به سایر کابل‌ها است. نکته دیگر این‌که از مهم‌ترین مشخصه‌های این نوع کابل، مقاومت کابل زره دار را می‌توان نام برد.بهترین نوع کابل برای دفن مستقیم در زمین، این نمونه کابل‌ها بوده و کابل زره دار در برابر رطوبت، عدم خوردگی در برابر مواد شیمیایی، پاره شدن احتمالی، ساییدگی، له‌شدگی و پیش آمدهایی از این قبیل، مقاوم‌تر از دیگر کابل‌ها است؛

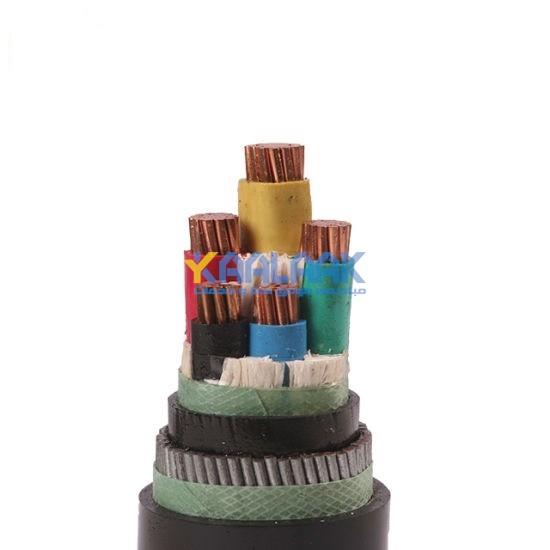

انواع  کابل‌های زره دار

•  کابل فشار ضعیف با زره سیمی
•  کابل فشار ضعیف با زره نواری
•  کابل فشار متوسط با زره نواری
• کابل فشار متوسط با زره سیمی
• کابل‌های تک رشته با زره آلومینیوم
•  کابل‌های چند رشته با زره فولادی

کابل  زره دار آلومینیومی
این مدل کابل‌ها به دو گروه فشار متوسط و فشار ضعیف دسته‌بندی می‌گردند. لازم است عنوان نماییم کابل آلومینیومی زره دار، پایداری فیزیکی مناسبی داشته و گزینه‌ای ایده آل برای مکان‌هایی که در آنان تنش و اصطکاک مکانیکی بالا است، خواهد بود. کابل زره دار آلومینیومی دارای قدرت هادی بالایی است. این کابل از گروه کابل‌های افشان محسوب می‌شود و بر همین اساس قدرت هادی بالایی دارد و در سامانه‌های انتقال برق از زمین باقدرت یک کیلوولت به بالا مورد استفاده قرار می‌گیرند. باز مشخصات کابل‌های زره دار آلومینیومی می‌توان به کیفیت بالا و استاندارد آن اشاره کرد و چون رسانای آن آلومینیوم است قدرت هادی بالایی دارد. عایق به کار گرفته‌ شده از نوع پی‌ وی‌ سی است و به همین علت مقاومت خوبی در برابر آب و همچنین خواص الکتریکی از خود نشان می‌دهند.

ویژگی های  کابل‌  زره دار

•  در برابر درجه حرارت بالا مقاومت و پایداری بیشتری دارند.
• پایداری خوبی در برابر نیروهای مکانیکی قوی‌تر از خود نشان می‌دهند و مانع از وارد شدن آسیب نیروهای خارجی می‌شوند.
• توانایی تداخل ضد الکترومغناطیسی قوی، پایداری انتقال قدرت را ترقی می‌دهد.
