کابل قدرت آرموردار N2XRY کابل سازی تک  با عایق XLPE  چیست ؟

کابل های آرموردار (مسلح) N2XRY در دسته کابل های قدرت فشار ضعیف با ریتینگ ولتاژ 600/1000 ولت قرار می گیرند. این کابل ها شبیه کابل های قدرت فشار ضعیف NA2XRH و NA2XRY می باشند. کابل های آرموردار N2XRY دارای حد دمای کاری 90 درجه سانتی گراد می باشند. آرمور سیم فولادی (SWA) بکار رفته کابل N2XRY این قابلیت را به آنها می دهد که بدون هیچ گونه محافظ اضافی بتوان برای دفن در زیر خاک از آنها استفاده نمود. همچنین آرمور SWA کابل را در برابر تنش های مکانیکی و نیروی اعمالی خارجی محافظت می کند. روکش بیرونی مشکی به کابل NA2XRY مقاومت در برابر اشعه UV را می دهد که در نتیجه آنرا برای استفاده در محیط بیرون مناسب می کند.

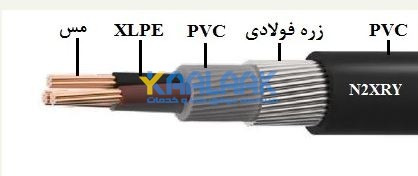

ساختار کابل N2XRY از داخل به بیرون

N ←  این کد و این کابل منطبق بر استاندارد VDE هستند.
بدون حرف دوم ← یعنی هادی کابل از مس ساخته شده؛ اگر آلومینیوم بود بعد از N حرف A درج میشد.
2X ← به جنس عایق اشاره دارد که XLPE است.
R ← کابل دارای بخش زره از نوع سیمی (وایر آرمر) میباشد؛ یعنی کابل زره دار است.
Y ← و نهایتاً این حرف مشخص میکند که روکش بیرونی کابل از جنس PVC میباشد.

مشخصات فنی کابل N2XRY

• استاندارد تولید:IEC 60502-1, INSO 3569-1
• ولتاژ نامی: (1.2)0.6/1 کیلو ولت
• ساختار اجزای کابل چند رشته:Cu/XLPE/Bd/SWA/PVC
• جنس رسانای کابل: مس خالص انیل شده مفتولی کلاس 1 یا 2
• استاندارد ساخت رسانا:IEC 60228, INSO 3084
• عایق: پلی اتیلن کراس لینک شده
• روکش میانی: PVC
• زره: مفتولهای آلومینیومی (AWA) در کابل تک رشته AC یا مفتولهای فولادی (SWA) در کابلهای چند رشته
• روکش نهایی: پی وی سی ST1 یا ST2 مشکی رنگ
• استاندارد بازدارندگی شعله: IEC 60332
• بازه دمای کار: 25- تا 90+ سلسیوس
• بسته بندی: قرقره چوبی یا فلزی

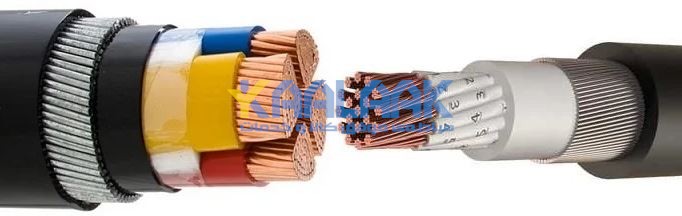

کاربرد کابل N2XRY

کابل قدرت یا کابل فرمان چند رشته با استحکام مکانیکی بالا و قابلیت نصب مستقیم در زیر خاک، درون کانال و بر روی سینی کابل در کابلهای سه رشته و بالاتر، اگر یک رشته کابل مخصوص ارت به رنگ عایق سبز و زرد باشد، میتوان کد مشخصه را به صورت N2XRY-J درج و بیان نمود.

انواع  سایز کابل XLPE زره دار

• تک رشته: 16×1 تا 300×1 میلی متر مربع
• دو رشته: 1.5×2 تا 16×2 mm²
• سه رشته: 1.5×3 تا 70×3 mm²
• سه و نیم رشته: 16+25×3 تا 120+240×3 mm²
• چهار رشته: 1.5×4 تا 185×4 میلیمتر مربع
• پنج رشته: 1.5×5 تا 35×5 میلیمتر مربع
• هفت، ده، 12، 14، 19، 24، 25، 30، 37 و 40 رشته: 1.5 و 2.5 mm²

ویژگی های  کابل زره دار با عایق XLPE

 وجه تمایز کابل N2XRY  با همتای NYRY آن مربوط به جنس عایق است. مشاهده نمودید که عایق کابل N2XRY از XLPE ساخته شده؛ در حالی که در کابل NYRY عایق از جنس PVC میباشد. از ویژگی های  کابل زره دار XLPE میتوان موارد زیر را برشمرد:

• پایداری دمایی بالاتر
• استقامت عایقی بیشتر
• افزایش ظرفیت انتقال جریان الکتریکی در سایز یکسان
• همچنین با توجه به ویژگی هالوژن فری بودن XLPE، چنانچه بر اساس سفارش مشتریان روکش میانی و نهایی کابل هم از موادی با همین خصیصه ساخته شوند، کل مجموعه کابل عاری از هالوژن و کم دود خواهد بود (LSHF). در این حالت کد مشخصه کابل به N2XRH تغییر میکند.
