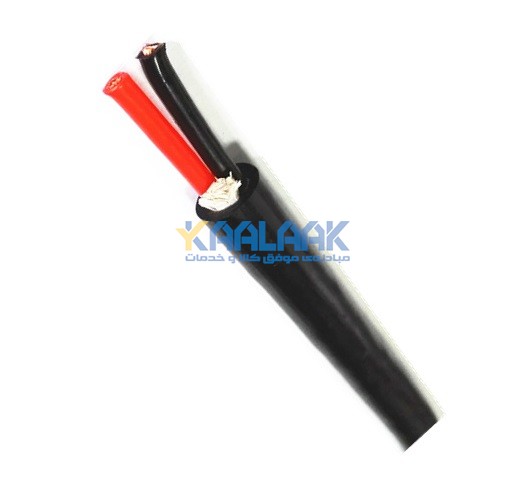

کابل قدرت افشان سبک NYMHY یا H05VV-F افشار نژاد

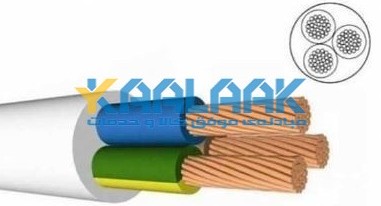

کابل قدرت افشان سبک NYMHY مطابق با استاندارد VDE آلمان نام گذاری شده است. کابل افشان H05VV-F که بر اساس استاندارد هماهنگ شده اروپایی (European Harmonized Standard (HAR)) که نسخه قدیمی تر استاندارد BS EN 50525-2-11 نام گذاری شده است معمولا با کابل NYMHY یکی در نظر گرفته می شود، چرا که کاربرد این دو کابل بسیار شبیه هم می باشد. این کابل گاهی به اشتباه HO5VVF نامیده می شود، یعنی با O به جای صفر 0) شناخته می شوند. در خارج از اروپا این کابل ها با نام NYMHY رایج است، در حالی که در اروپا معمولا این کابل H05VV-F صدا زده می شود. کابل NYMHY یا همان H05VV-F بصورت افشان ساخته می شود و برای محیط های بدون تنش مکانیکی، تجهیزات سیار (پورتابل) و جاهایی که نیاز به سیم کشی بار سبک دارند مناسب هستند. به همین دلیل به این کابل، کابل افشان سبک گفته می شود. از جمله کاربردهای کابل NYMHY می توان به کاربری های داخلی مانند آشپزخانه ها و دفاتر با ریتینگ ولتاژ 300/500 ولت استفاده می شود. این کابل ها همچنین برای استفاده در تجهیزاتی مانند رادیو، لامپ های رومیزی و تجهیزات دفتری مناسب می باشند، زیرا در این مکان ها احتمال تنش ها و آسیب های مکانیکی پایین می باشد. این کابل ها برای محیط های خشک که میزان انعطاف پذیری خاصی مورد نیاز است نیز مناسب می باشند. کابل های کنترل NYMHY قادر به تحمل خمش و پیچش های مداوم می باشند. کابل های افشان NYMHY برای تجهیزات کوچک با بار مکانیکی پایین کاربرد دارند و همچنین این کابل ها برای اتصالات تجهیزات برقی در آشپزخانه، لامپ های رومیزی، لامپ های سقفی، جاروبرقی ها، تجهیزات اداری، رادیوها و بسیاری دیگر از تجهیزات الکترونیکی استفاده می شوند. اگر کابل های NYMHY مطابق با استاندارد IEC60332-1 ساخته شوند، دارای خاصیت ضد حریق نیز خواهند بود.

N: مطابق با استاندارد VDE و هادی مسی، Y: عایق PVC و M: نوع هادی افشان و H: نوع هادی گرد تو خالی و Y: روکش PVC

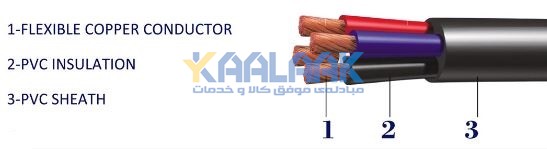

توضیح ساختار و نام گذاری کابل NYMHY

کابل افشان N YMHY  که با عناوینی مانند کابل افشان معمولی یا Ordinary Duty Flexible Cable هم معرفی میشود، با کیفیت ساخت مرغوب و مطابق با استاندارد در اختیار کاربران و مشتریان قرار میگیرد.

کد NYMHY شناساننده همان کابل افشان معمولی و پر کاربرد است که بسیاری از کاربران انرژی الکتریسیته و وسایل برقی، یکی از سایزهای آن را از نزدیک دیده اند. حروف اختصاری NYMHY بر اساس استاندارد آلمان میباشند و مفاهیم زیر را در بر دارند:

N : سازگار با استاندارد VDE
حرف دوم خالی : هادی کابل از جنس مس است.
Y : عایق کابل از PVC ساخته شده است.
MH : کابل رابط برای بار مکانیکی متوسط
Y : روکش کابل از پی وی سی تولید شده است.
با این توضیحات به این موضوع پی میبریم که کابل مورد صحبت، کابلیست با هادی مسی انعطاف پذیر که میتواند برای استفاده به عنوان کابل رابط با بار مکانیکی متوسط انتخاب شود.

در تولیدات امروز از روش کد گذاری جدیدتری نیز استفاده میشود که برگرفته از استاندارد اروپایی CENELEC HD 361 میباشد. بر اساس این استاندارد، حروف اختصاری H05VV-F و H07VV-F معادل NYMHY خواهند بود. این گونه کدگذاری جزئیات بیشتری را راجع به کابل بیان میکنند. حروف این کد نشانگر مفاهیم زیر هستند:

H نخست: کابل سازگار با استاندارد European Harmonized Standard
05 یا 07 : ولتاژ کار یا ولتاژ نامی کابل به ترتیب 300/500 و 450/750 ولت
V نخست: سرشت عایق کابل پی وی سی است.
V دوم: جنس روکش کابل نیز PVC میباشد.
F: هادی انعطاف پذیر مسی کلاس 5 برای کابل افشان

استانداردهای رعایت شده در ساخت کابل NYMHY
سطح مقطع 0.75 تا 2.5 میلیمتر مربع: INSO (607)53, 60227 IEC 53
سطح مقطع 4 تا 16 میلیمتر مربع: CENELEC HD 21.5, INSO (607)71C, VDE 0245
استاندارد طراحی بخش رسانای کابل: IEC 60228, INSO 3084

برخی کاربردهای کابل NYMHY

• کابل رابط وسایل برقی خانگی، اداری و کارگاهی
• تغذیه انواع الکتروموتورهای تک فاز و سه فاز
• کابل کشی داخل تابلوها و ساختمانها
• تغذیه ماشین آلات و ابزارهای خطوط تولید
• قابل استفاده جهت کابل آسانسور

انواع  کابل NYMHY

• دو رشته: 0.75×2، 1×2، 1.5×2، 2.5×2، 4×2، 6×2 و 10×2
• سه رشته: 0.75×3، 1×3، 1.5×3، 2.5×3، 4×3، 6×3، 10×3 و 16×3
• چهار رشته: 0.75×4، 1×4، 1.5×4، 2.5×4، 4×4، 6×4، 10×4 و 16×4
• پنج رشته: 1×5، 1.5×5، 2.5×5، 4×5، 6×5، 10×5 و 16×5
  سطح مقاطع بالاتر از مقادیر بیان شده، معمولاً با ولتاژ نامی 600/1000  ولت طراحی و ساخته میشوند. بنابراین کد مشخصه آنها NYY افشان خواهد بود و در گروه کابلهای قدرت معرفی می گردند.

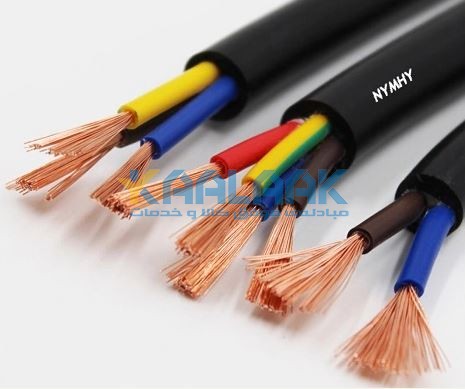

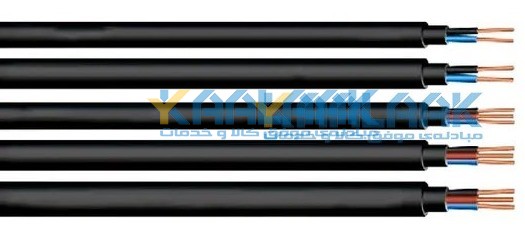

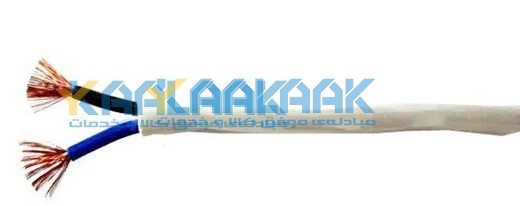

تفاوت کابل NYY  با NYMHY

• کابل NYY  کابل مسی زمینی (کابل قدرت) است در حالی که کابل NYMHY برای نصب زمینی مناسب نیست.
• نوع PVC به کار رفته در ساخت عایق و روکش کابل NYY متفاوت و ضخامت آنها بیشتر از کابل NYMHY است.
• ولتاژ اسمی کابل افشان NYY برابر با 0.6/1 کیلو ولت و برای کابل افشان NYMHY برابر با 300/500 یا 450/750 ولت میباشد.
• کابل NYMHY فقط به صورت افشان است؛ اما NYY میتواند افشان، نیمه افشان و یا مفتولی باشد.



تمامی سایزهای معرفی شده ازکابل NYMHY  آماده فروش هستند. همچون دیگر انواع سیم و کابل، شرکت  کالاک  متعهد به تأمین این محصول با تضمین استاندارد، خلوص رسانای مسی، مرغوبیت عایق و روکش و قیمت منصفانه است. توجه به حقوق مصرف کنندگان و مشتریان از یک سو و رعایت آداب تجارت صحیح از سویی دیگر، مشوق ما در اجرای چنین روشی در کسب و کار می باشد.
