کابل NYY چیست ؟

 کابل برق یکی از مهم ترین تجهیزات برقی است که امروزه در تمامی مجموعه ها، صنایع، کارخانه ها و دیگر مکان ها به کار گرفته می شود. این کابل ها در انواع مختلفی به بازار عرضه می شوند. به عنوان مثال، کابل ها از نظر جنس هادی، سطح ولتاژ قابل تحمل، نوع روکش، سایز و دیگر موارد به چند دسته تقسیم بندی می شوند. همین موضوع سبب شده است تا شناسایی و تشخیص کابل ها کمی دشوار باشد.یکی از ساده ترین راه ها برای نامگذاری و شناسایی کابل های برق، استفاده از کدها و شناسه های مخصوص است. کدها و شناسه های کابل مطابق با استانداردهای مرجع صورت می گیرد. کلمه مختصر NYY  نیز بر پایه استاندارد نوشته شده و به کار گرفته می شود. شناسه و کد سیم و کابل متشکل از حروف و اعداد استاندارد است.

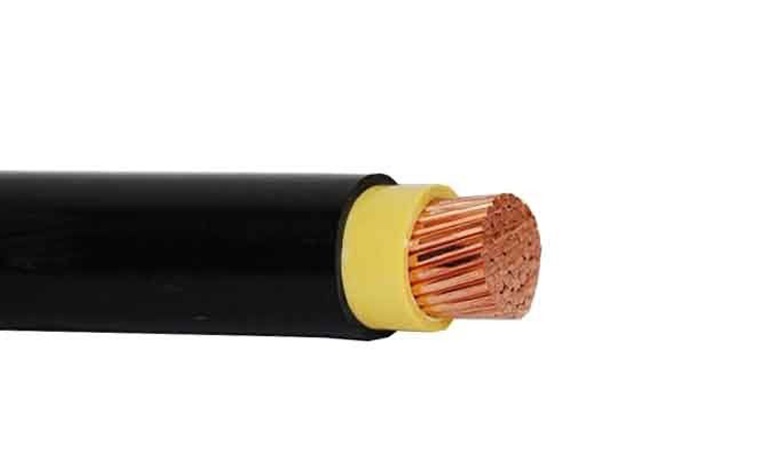

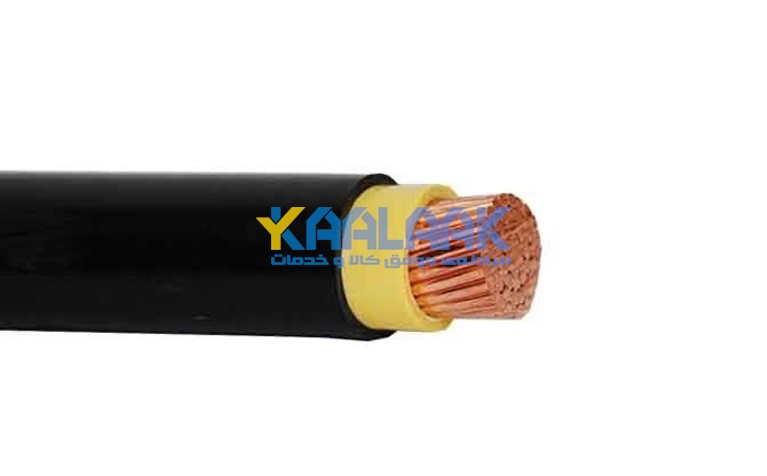

کابل NYY  نوعی کابل برق است که در ساختمان سازی و صنایع مختلف کاربرد زیادی دارد. در شبکه های قدرت و فشار قوی اغلب از این کابل استفاده می شود. کابل NYY هادی مسی و عایق و روکشی از جنس پی وی سی دارد. کابل های برق با کدهای مخصوصی از هم متمایز می شوند. در میان تمامی کدهای کابل برق، کابل برق NYY بیشترین کاربرد را به خود اختصاص داده است.

 کابل NYY مطابق با استاندارد DIN VDE ۰۲۷۱ نامگذاری شده است. براساس این استاندارد این کابل ها هادی و رسانای مسی دارند و عایق و روکش آن ها از جنس پی وی سی است. از این کد اغلب برای معرفی کابل هایی با ولتاژ نامی ۶۰۰/۱۰۰۰ ولت یا ۰.۶/۱ کیلو ولت استفاده می شود.

کابل NYY در انواع مختلفی به بازار عرضه  می شود. به عنوان مثال، چنانچه در کد کابل تنها حروف NYY ذکر شود، یعنی کابل تک رشته است. برای کابل های چند رشته از عبارت کابل NYY-O (بدون هادی محافظ) و یا کابل NYY-J (با هادی محافظ یا ارت) استفاده می شود.

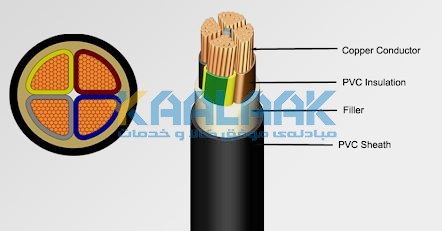

ساختمان  کابل NYY  از داخل  به بیرون

• حرف اول – N: معرف استاندارد VDE و نشان دهنده مسی بودن هادی کابل ها است. هادی این کابل ها می تواند به صورت مفتول (کلاس ۱)، نیمه افشان (کلاس ۲) و افشان (کلاس ۵) باشد.
• حرف دوم – Y: این بخش نشان دهنده جنس عایق کابل ها است. حرف Y به عنوان عایق پی وی سی (PVC) شناخته می شوند.
• حرف سوم – Y: این بخش نشان دهنده لایه بیرونی و غلاف خارجی است. حرف Y نشان دهنده غلاف و عایق بیرونی از جنس PVC است.
• یک نوع فیلر می تواند به صورت پی وی سی اکسترود شده یا نوار پلی پروپلین مابین روکش و عایق قرار بگیرد. کابل های NYY به صورت سه رشته، چهار رشته، پنج رشته با مقطع های ۱.۵، ۲.۵، ۴، ۶، ۱۰، ۱۶، ۲۵، ۳۵، ۵۰، ۷۰، ۹۵، ۱۲۰، ۱۵۰، ۱۸۵ و ۲۴۰ میلی متر مربع عرضه می شوند.

کاربرد کابل NYY
کابل های NYY با هادی چند مفتولی یا نیمه افشان عرضه می شوند. این کابل ها اغلب به عنوان اصلی ترین تأمین کننده های برق در مجموعه های مختلف به کار گرفته می شوند. از این کابل در صنایع مختلف، ساختمان های گوناگون، شبکه های توزیع برق، مراکز تجاری و دیگر موارد استفاده می شود.

کابل برق NYY را می توان داخل ساختمان، کانال ها و سینی ها، داکت های مخصوص برق، فضاهای آزاد، زیر خاک، داخل لوله برق، زیر گچ و دیگر مکان ها نصب کرد. البته در صورتی که کابل در معرض آسیب های فیزیکی و مکانیکی قرار بگیرد، بهتر است از نوع زره دار این کابل ها (NYBY یا N۲XRY) استفاده شود.

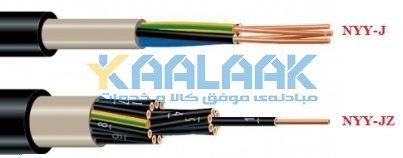

کابل NYY- J چیست؟
 این کابل نیز همچون دیگر کابل ها از استاندارد VDE آلمان در نامگذاری استفاده کرده است. کابل NYY-J یک کابل برق با هادی مسی، عایق PVC و روکش PVC است. حرف J که در انتهای عبارت NYY قرار گرفته است، نشان می دهد که یکی از رشته سیم های قرار گرفته در این محصول به رنگ زرد – سبز یا ارت است.

ساختمان  کابل  NYY-J  از داخل  به بیرون
N: عدم وجود حرف A پس از N به معنای مسی بودن هادی در این کابل است.
Y: عایق استفاده شده در این کابل از جنس PVC می باشد.
Y: روکش نهایی در این کابل از جنس PVC می باشد.
J: یکی از رشته سیم های این کابل از نوع ارت به رنگ زرد / سبز می باشد.

کاربرد  کابل NYY - J
کابل برق NYY-J  یکی از پرفروش ترین ها و رایج ترین کابل های برق در بازار به شمار می آید. این محصول به دلیل ساختار ساده در کابل کشی های ساختمانی، اداری، داخل کانال ها و داکت ها و به طور کلی در کلیه محیط هایی که فشار مکانیکی سبب آسیب رسیدن به کابل نباشد قابلیت استفاده دارد.

مشخصات  کابل NYY - J

کابل های قدرت فشار ضعیف NYY- J مطابق با استاندارد مرجع IEC 60502-1 با ترجمه ISIRI 3569 و استاندارد DIN VDE 0271 ساخته می شود.
ساختار مرجع این کابل به صورت Cu/PVC/PVC می باشد. (جنس بدینگ یا فیلر می تواند به صورت پی وی سی اکسترود شده یا نوار پلی پروپلین مابین روکش و عایق قرار گیرد.)
ولتاژ نامی 600/1000 این کابل ولت است.
تست ولتاژ بر اساس استاندارد های ذکر شده 4KV a.c 50HZ می باشد.
هادی مسی می تواند به صورت مفتول (کلاس 1)، نیمه افشان (کلاس 2) و افشان (کلاس 5) قرار گیرد.
این کابل می تواند به صورت سه رشته، چهار رشته، پنج رشته با مقطع های 1.5، 2.5، 4، 6، 10، 16، 25، 35، 50، 70، 95، 120، 150، 185 و 240 میلی متر مربع تولید گردد.
دمای حرارتی در حالت نصب ثابت -30° تا +70° و در حالت خم شو -5° تا +50°

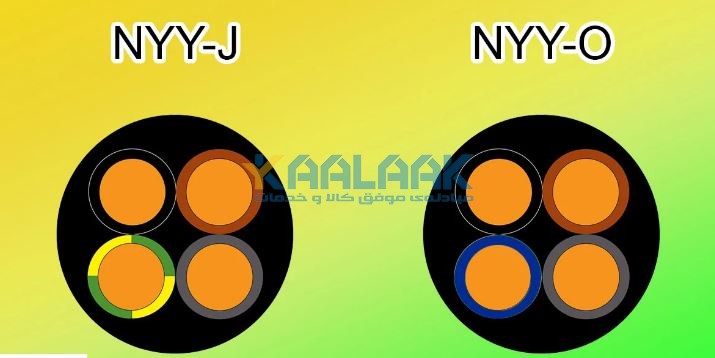

تفاوت  کابل  NYY- O  با  NYY- J
تنها تفاوت  کابل NYY-J با کابل NYY-O در رشته سیمی است که با رنگ ارت در مدل J بکار رفته است. در واقع در کابل NYY-J یکی از رشته سیم ها با رنگ ارت (زرد/سبز) قرار گرفته است که در کابل NYY/O رنگ ذکر شده وجود ندارد. به عنوان مثال یک کابل 3*2/5 NYY-O دارای سه رشته سیم 2/5 رنگ های قرمز، قهوه ای و مشکی است در صورتی که کابل NYY-J دارای سه رشته سیم 2/5 با رنگ های قرمز، مشکی و ارت (زرد/سبز) می باشد.
