کابل قدرت N2XY با عایق XLPE افشار نژاد چیست ؟

کابل های N2XY کابل های قدرت غیر مسلح (بدون آرمور) هستند که برای تامین الکتریسیته در سیستم های با ولتاژ پایین با ریتینگ ولتاژ 600/1000V استفاده می شوند. کابل های N2XY برای شبکه های توزیع برق در ایستگاه های ثابت بر روی زمین, آب, کانال های زیر زمینی, داخل بتن و در مکان هایی که تنش های سنگین مکانیکی وجود ندارد, کاربرد دارند. این مدل از کابل ها باید در مقابل صدمات مکانیکی محافظت شوند. همچنین این کابل ها در برای مکان هایی که تنش کششی شدیدی وجود دارد, مناسب نمی باشد. این مدل از کابل ها دارای کاربری در نیروگاه های برقی, ایستگاه های تبدیل, کارخانجات صنعتی و شبکه های شهری که جریان الکتریکی و بارهای سنگین مورد نیاز است, استفاده می شود (دمای کاری هادی در حدود 90 درجه سانتی گراد).

مشخصات کابل N2XY چیست؟
 کابل N2XY مانند دیگر محصولات که با کدهای مشابه شناسایی میشوند، بر اساس استاندارد انجمن مهندسی برق آلمان نامگذاری شده است. مفهوم حرفهای این شناسه عبارتند از:

• N : سازگار با استاندارد VDE/DIN
• حرف بعد از N : بدون حرف یعنی هادی مسی و حرف A یعنی رسانای آلومینیومی
• 2X : به جنس عایق کابل اشاره میکند که عایق پلی اتیلن کراس لینک شده  XLPE است.
• Y : جنس روکش کابل  که PVC میباشد.

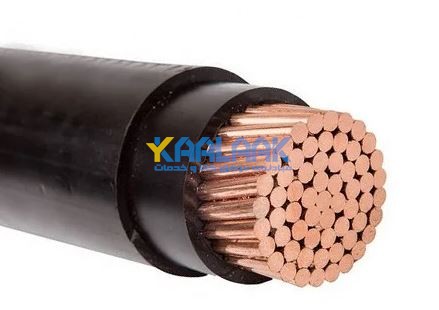

تفاوت کابل N2XY با کابل NYY چیست؟

• تفاوت در دمای کاری

کابل N2XY به علت داشتن عایق پلی اتیلن کراس لینک شده (XLPE) مقاومت حرارتی بیشتری نسبت به کابل NYY دارد و تا دمای 90 درجه سانتیگراد دمای کاری آن می باشد ولی دمای کاری کابل NYY تا 70 درجه سانتیگراد می باشد.

• تفاوت در جنس عایق

همچنین تفاوت دیگر آن با کابل NYY در جنس عایق خواهد بود که در NYY پی وی سی است و در N2XY پلی اتیلن کراس لینک شده. ممکن است این شناسه به شکلهای زیر نیز نوشته شود:

N2XY-O : چند رشته بدون رشته مخصوص ارت
N2XY-J : چند رشته با هادی ویژه اتصال زمین (سبز و زرد)
از مزایای کابلهای دارای عایق XLPE استاندارد، میتوان به افزایش ظرفیت انتقال جریان، کاهش تلفات دی الکتریک و همین طور استقامت عایقی بهتر در برابر اضافه ولتاژها در حین بهره برداری اشاره کرد.

کمینه شعاع خمش کابل N2XY تک رشته 15 برابر قطر نهایی آن است و برای کابلهای چند رشته 12 برابر قطر کل کابل خواهد بود.

استاندارد های کابل N2XY

• IEC 60502 ← جهانی
• INSO 3569 ← ایران
• VDE 0276-603 ← آلمان
• HD 603 S1 ← اروپا
• استانداردهای IEC 60228 و INSO 3084 برای انتخاب و ساخت بخش رسانای این کابلها مورد استناد قرار میگیرند. استاندارد IEC 60332-1-2 نیز برای آزمون عدم گسترش شعله استفاده میشود.

دمای کار عادی این کابلها 20- تا 90+ درجه سلسیوس است و در زمان کابل کشی نیز دما باید در محدوده 5- تا 50+ سانتیگراد باشد.

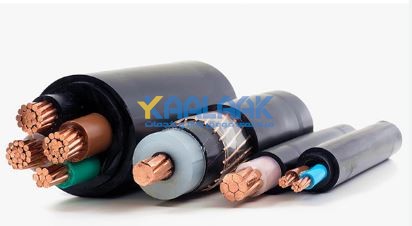

انواع  کابل N2XY

• تک رشته: 16×1 تا 300×1 میلیمتر مربع با هادی مس مفتولی کلاس 2 (نیمه افشان) گرد
• دو رشته: 1.5×2 تا 10×2 میلیمتر مربع با رسانای مس مفتولی یا نیمه افشان گرد
• سه رشته: 1.5×3 تا 16×3 میلیمتر مربع با هادی مس مفتولی کلاس 1 یا 2 گرد
• 3.5 رشته: 16+25×3 تا 120+240×3 میلیمتر مربع با رسانای مسی نیمه افشان گرد یا سکتور
• 4 رشته: 1.5×4 تا 240×4 میلیمتر مربع مفتولی RE یا نیمه افشان مسی RM یا SM
• 5 رشته: 1.5×5 تا 35×5 میلیمتر مربع مفتولی کلاس 1 یا 2 مسی گرد
  افزون بر کاربری کابل برق، از کابل N2XY به عنوان کابل کنترل با قابلیت نصب زمینی نیز استفاده میگردد. بر این اساس با تعداد رشته های بالاتر مانند: 7، 10، 12، 19 و 24 رشته با سطح مقاطع 1.5 یا 2.5 mm² قابل تولید و استفاده هستند.
