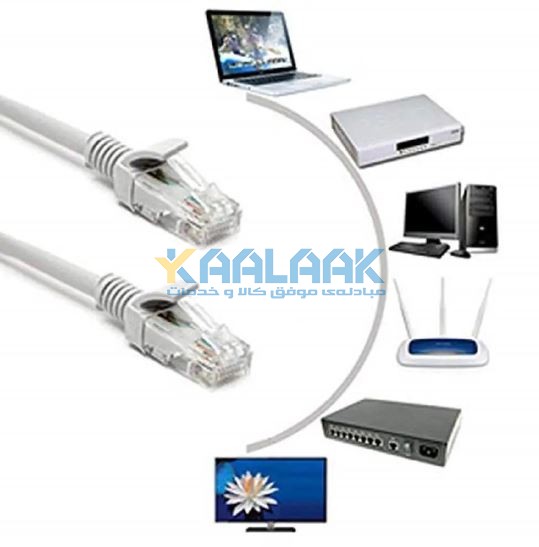

کابل شبکه چیست؟

کابل شبکه یا کابل LAN (Local Area Network) به تعدادی سیم مسی یا شیشه ای(فیبرنوری) می گویند که به منظور اتصال و انتقال داده به کار گرفته می شوند وهدف اصلی همه ی آنها هدایت اطلاعات و دیتای شبکه می باشد.این کابل ها رسانه ای محسوب می شوند که داده ها در آن درحال جریانند. همچنین این کابل ها به انتقال اطلاعات از دستگاهی در شبکه به دستگاه دیگر می پردازند. کابل شبکه از لحاظ ظاهری، دارای 8 سیم هادی هستند که وظیفه انتقال اطلاعات را برعهده دارند. این 8 رشته سیم، که معمولا برای تشخیص بهتر در رنگ‌های مختلف ساخته شده‌اند، به سوکت‌ شبکه، مخصوصا سوکت RJ45 متصل می‌شوند که به صورت استاندارد در تجهیزات شبکه از آن استفاده می‌شود.(فیش های RJ45 مستطیل شکل هستند و اغلب دارای یک دماغه کوچک هستند که با آن دوشاخه به درگاه اترنت قفل می شود) این کابهای شبکه که از هشت رشته سیم مسی تشکیل شده است  دو به دو بصورت زوج سیم بهم پیچیده شده اند.از بیرون، کابل LAN بسیار شبیه به کابل تلفن است وهمچنین با غلاف پلاستیکی پوشانده شده است.

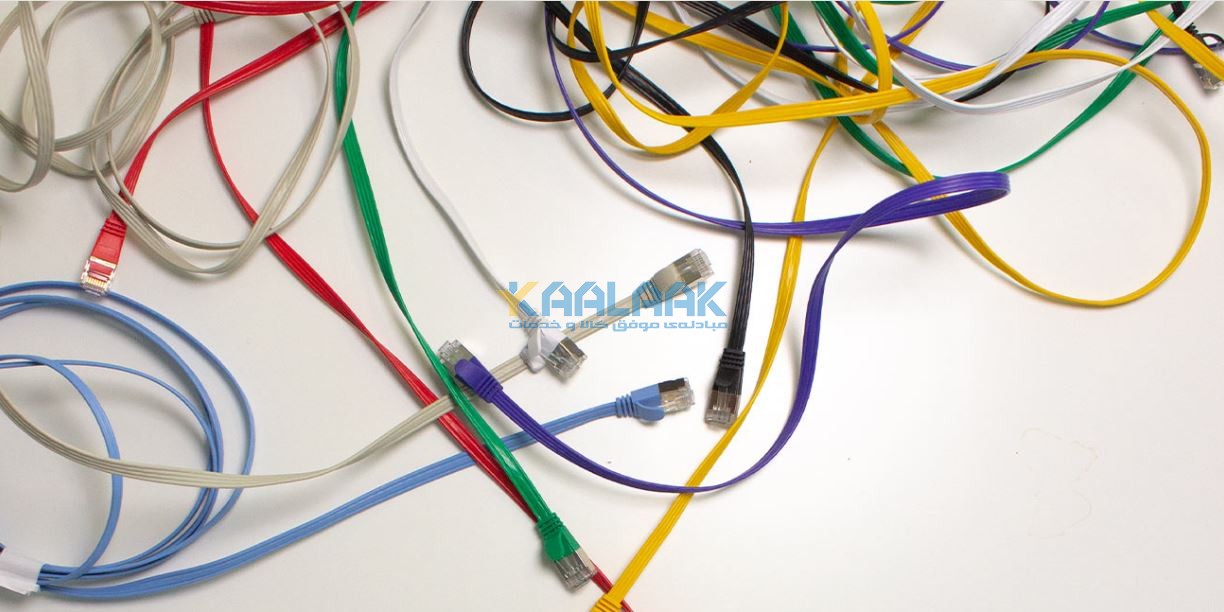

استاندارد کابل های شبکه

• cat5

اولین نسل از نسل کابل‌های شبکه اترنت، کابل CAT5 نام دارد که در بسیاری از شبکه‌های خانگی هنوز از این مدل برای اتصال به اینترنت استفاده می‌کنند، هرچند که بسیاری از شرکت‌ها دیگر به تولید آن نمی‌پردازند. کاربرد کابل Cat5 UTP در شبکه های خانگی و کاری است. برای استفاده در فواصل بیش از صد متر باید از پل یا دیگر تجهیزات شبکه استفاده کرد وگرنه شبکه دچار اختلال می‌شود مثلا ممکن است باعث گم شدن بسته و کاهش سرعت انتقال شود. مشخصات CAT5 شامل موارد زیر می‌شود:

• • سرعت انتقال: 100 مگابیت در ثانیه
  • فرکانس: 100 مگاهرتز
  • حداکثر طول: 100 متر
• cat5e

 حرف e در کابل Cat5e، به معنی توسعه یافته می‌باشد و به این معنی است که در ساخت این کابل نسبت به نسل گذشته خود، یعنی کابل CAT5 پیشرفت‌هایی حاصل شده است.کابل Cat5e UTP اغلب در شبکه های اترنت و فست اترنت Fast Ethernet و گیگابیت اترنت Gigabit Ethernet استفاده می‌شوند. سرعت کابل شبکه Cat5e UTP حداکثر ۱ Gbps و حداکثر پهنای باند در کابل آن برابر با ۱۰۰ مگاهرتز است. مشخصات CAT5e  شامل موارد زیر می‌شود:

• • سرعت انتقال: 1000 مگابیت در ثانیه
  • فرکانس: 100 مگاهرتز (حداکثر 350 مگاهرتز)
  • حداکثر طول: 100 متر
• cat6

پس از کابل‌های CAT5 و CAT5e، نوبت به ظهور کابل شبکه CAT6 رسید . این کابل به طور سراسری در شبکه‌های نیازمند سرعت و پهنای باند بالاتر مورد استفاده قرار می‌گیرد .کابل Cat6 UTP بیشتر در شبکه های گیگابیت اترنت Gigabit Ethernet و ۱۰ G Ethernet استفاده می‌شوند و می تواند تا پنجاه و پنج متر را، تا سرعت ۱۰ Gbps را پشتیبانی می‌کنند. و اگر این فاصله به صد متر برسد به ۱ Gbps کاهش می یابد. حداکثر پهنای باند در کابلCat6 UTP برابر با ۲۵۰ مگاهرتز است.که مشخصات آن به این صورت است:

• • سرعت انتقال: 10 گیگابیت در ثانیه
  • فرکانس: 250 مگاهرتز ( حداکثر 550 مگاهرتز )
  • حداکثر طول: 100 متر
  • طول موثر: 55 متر
     طول موثر به این معناست که کابل CAT6، نهایتا تا 55 متر می‌تواند اطلاعات را با حداکثر سرعت 10 گیگابیت در ثانیه منتقل کند و پس از آن، سرعت افت خواهد کرد. همچنین این کابل‌ها به صورت شیلد‌دار و بدون شیلد نیز تولید و عرضه شده‌اند که می‌توان از هرکدام از آن‌ها، بسته به نیاز، استفاده کرد.
• cat7

یکی از پیشرفته‌ترین کابل‌های شبکه، کابل CAT7 نام دارد و در ساختار آن، پیشرفت‌های بسیار چشم‌گیری صورت گرفته است. مشخصات CAT7  شامل موارد زیر می‌شود:

• • سرعت انتقال: 10 گیگابیت در ثانیه
  • فرکانس: 600 مگاهرتز
  • حداکثر طول: 100 متر
    افزایش فرکانس تا 600 مگاهرتز، یکی از ویژگی‌های منحصر به فرد کابل CAT7 شناخته می‌شود. همچنین در ساختار کابل CAT7 از دو روکش داخلی استفاده شده است که باعث می‌شود نرخ تداخل سیگنال در آن به شدت کاهش پیدا کند.

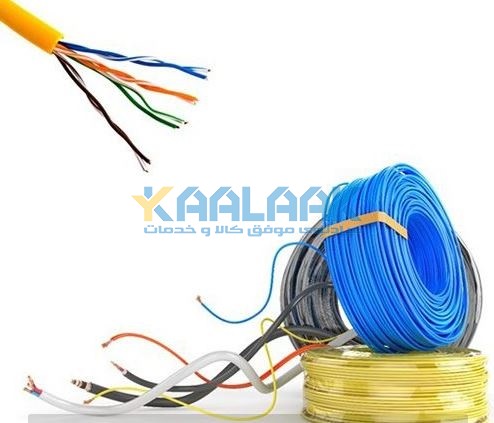

تفاوت کابل Cat6 UTP  و کابل Cat5e UTP

 جداکننده ای فیزیکی میان چهار جفت سیم قرار می گیرد تا جلوی تداخل های الکترومغناطیسی را بگیرد. اگر کابل های Cat6 UTP در کابل کشی ها را به کار می برید باید توجه داشته باشید که دیگر اجزا مانند جک ها، پچ پنل و پچ کورد و … هم از همین استاندارد پیروی کنند و دو انتهای کابل هم به درستی جک زده شود.

ساختمان کابل های شبکه

• جنس هادی
  • UTP
  • FTP
  • SFTP
• پتانسیل سرعت
  • Cat5e: 200 MHz
  • Cat6: 250 MHz
  • Cat6a: 500 MHz
  • Cat7: 1000 MHz
  • Cat5: 16 MHz

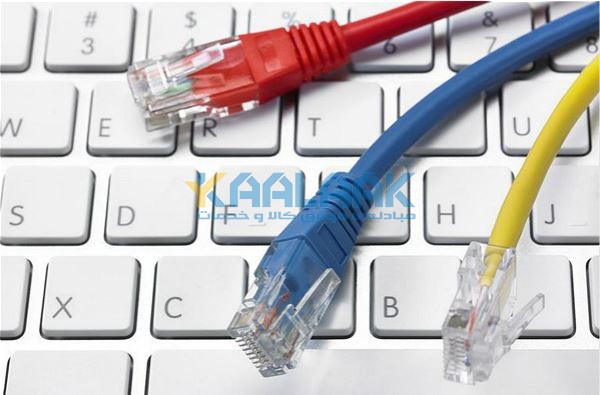

کاربرد کابل های شبکه (LAN)

•  اتصال و انتقال داده و اطلاعات بین کامپیوترها، روترها یا سرورها، سوئیچ ها، پچ پنل‌ها، پوزیشن‌ها، شبکه های استوریج SAN و دستگاه های جانبی مانند چاپگرها یا دوربین های IP نیز بخشی از شبکه را تشکیل می دهند.(به طور کلی بین اجزا و مولفه های شبکه)
• خانه های هوشمند
• آزمایشگاه های الکترونیک
• برای اتصال کنسول های بازی

نحوه نامگذاری کابل های شبکه (LAN)

•  U = بدون محافظ

• F = محافظ فویل

•  S = محافظ بافته

•  TP = جفت پیچ خورده (پارویس)

•  SQ = جفت پیچ خورده

ویژگی های کابل های شبکه (LAN)

• آنها در مقایسه با شبکه های بی سیم (WLAN) امکان انتقال سریعتر و پایدارتر داده را فراهم می کنند.

• آنها کمتر مستعد تداخل پرتوهای الکترومغناطیسی هستند

• آنها به دلیل دوشاخه ها و پریزهای استاندارد همه کاره هستند

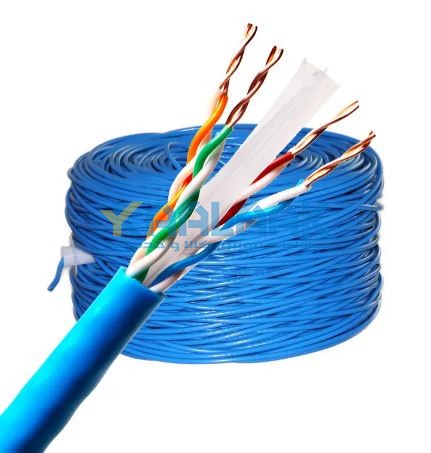

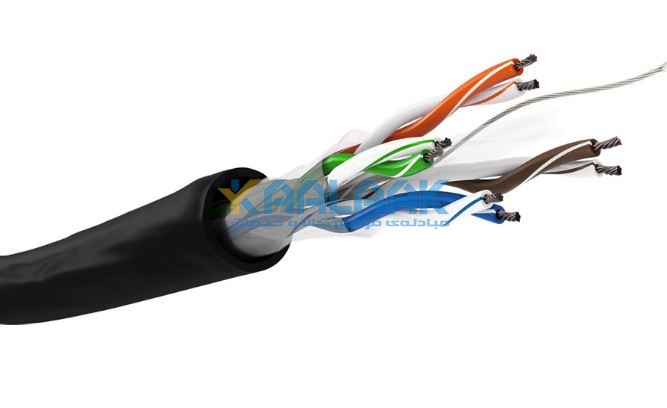

کابل Cat6 چیست؟
کابل رده 6 که معمولاً به عنوان کابل داده شبکه، LAN یا اترنت نیز شناخته می شود، یک کابل سیم مسی روکش دار 4 جفت پیچ خورده است که می تواند سرعت انتقال داده تا 1 گیگابیت (1000 مگابیت) را پشتیبانی کند. این پهنای باند بالاتر امکان انتقال سریع فایل های بزرگ را در یک شبکه اداری فراهم می کند.

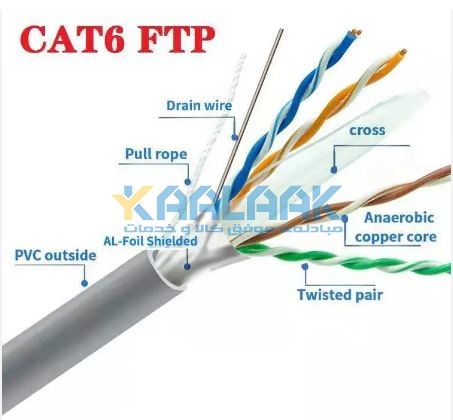

ویژگی های کابل شبکه Cat 6

• پتانسیل سرعت بیشتر
• پهنای باند بیشتر
• تداخل کمتر
• کابل‌های Cat 6 سریع‌تر و قابل اعتمادتر از کابل‌های Cat 5e هستند.
• انعطاف‌پذیری بالا

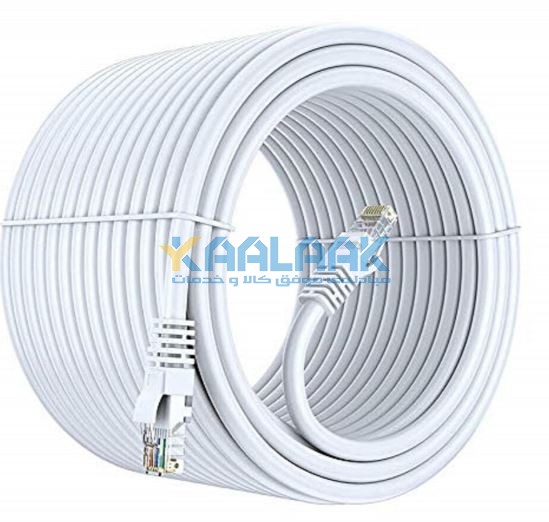

تفاوت کابل شبکه (Unshielded Twisted Pair) UTP و(Shielded Foiled Twisted Pair) SFTP

• UTP

کابل UTP از طریق جفت‌های تابیده بدون شیلد (Unshielded) که با یکدیگر تابیده می‌شوند، ساخته می‌شود. این کابل‌ها از چهار جفت سیم مسی تشکیل شده‌اند که هر جفت از دو سیم مسی است که به هم تابیده می‌شوند. کابل UTP در مقابل تداخلات الکترومغناطیسی ضعیف‌تر است و در محیط‌های با تداخل الکترومغناطیسی کمتر مورد استفاده قرار می‌گیرد.

• SFTP

کابل SFTP از طریق جفت‌های تابیده با حفاظت فویلی (Shielded Foiled) ساخته می‌شود. به علاوه، این کابل‌ها دارای یک لایه حفاظتی فویلی هستند که از تداخلات الکترومغناطیسی محافظت می‌کند. این فویل بین جفت‌ها و درون کابل قرار دارد و از تداخلات الکترومغناطیسی به خوبی جلوگیری می‌کند. کابل SFTP در محیط‌های با تداخل الکترومغناطیسی بالا مانند محیط‌های صنعتی یا شهری استفاده می‌شود. کابل SFTP به دلیل حفاظت بیشتر خود، در مقایسه با کابل UTP، مقاومت بیشتری در برابر تداخلات الکترومغناطیسی دارد. با این حال، هزینه آن نیز بیشتر است. انتخاب بین UTP و SFTP بستگی به محیط شبکه، نیازهای امنیتی و بودجه موجود دارد.

انواع کابل شبکه از نظر شیلد

• شیلددار (STP)
• بدون شیلد (UTP)

در حقیقت در کابل‌های شبکه شیلددار، یک روکش مضاعف در درون کابل وجود دارد که باعث می‌شود نرخ تداخل سیگنال در کابل لن، کاهش پیدا کند.

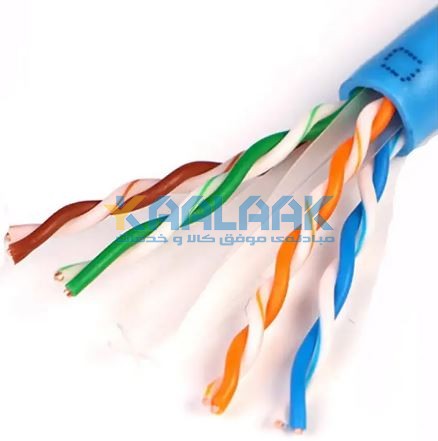

تفاوت کابل شبکه Outdoor  و Indoor
کابل شبکه داخلی (Indoor) و کابل شبکه خارجی (Outdoor) دو دسته اصلی از کابل‌های شبکه هستند که برای استفاده در محیط‌های داخلی و خارجی مورد استفاده قرار می‌گیرند.

• مقاومت در برابر عوامل جوی

کابل شبکه Outdoor طراحی شده است تا در برابر شرایط جوی سخت‌تر مانند نور خورشید، باران، برف و دمای بالا یا پایین مقاومت کند. در عوض، کابل شبکه Indoor بیشتر برای استفاده در داخل ساختمان‌ها و در شرایط آب و هوایی محافظت‌شده است.

• مقاومت الکتریکی

کابل‌های شبکه Outdoor عموماً دارای لایه‌های محافظتی بیشتری هستند تا در برابر تداخلات الکترومغناطیسی محافظت کنند. این ویژگی به تعداد بیشتری از تداخلات الکترومغناطیسی در محیط‌های بیرونی مقابله می‌کند. در حالی که کابل شبکه Indoor عموماً از لایه‌های شیلد کمتری استفاده می‌کند.
انتخاب کابل شبکه Outdoor یا Indoor بستگی به نیازهای محیطی و شرایط کاربرد خاص شما دارد. اگر کابل در محیط‌های بیرونی و تحت تأثیر عوامل جوی قرار می‌گیرد، کابل شبکه Outdoor مناسب است. اما اگر استفاده در داخل ساختمان و در شرایط آب و هوایی محافظت‌شده مورد نیاز است، کابل شبکه Indoor مناسب‌تر خواهد بود.

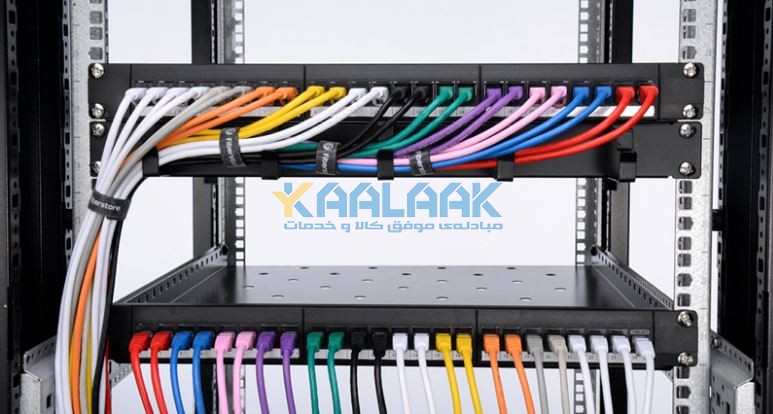

رنگ بندی کابل شبکه

کابل های UTP از چهار جفت سیم تشکیل شده اند که رنگ بندی متفاوتی دارد و از رنگ های آبی، سبز، زرد، خاکستری، نارنجی و قهوه ای تشکیل شده اند.همه شرکت هایی که کابل های شبکه OUTDOOR تولید می کنند رنگ مشکی را برای آن برمی گزینند. کابل OUTDOOR باید این ویژگی را داشته باشد که در فضای باز زیر باد و باران و آفتاب و حتی جویده شدن توسط حیوانات پایداری از خود نشان دهند.

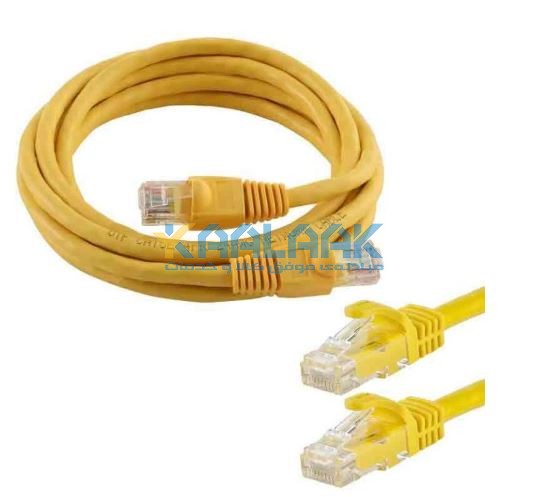

آیا LAN و Ethernet یکسان هستند؟

اترنت به انتقال داده های سیمی در یک شبکه محلی (LAN) اشاره دارد. دستگاه های داخل این محیط توسط یک کابل، کابل LAN به هم متصل می شوند.هنگام خرید کابل شبکه، هیچ تفاوتی بین کابل LAN و کابل اترنت وجود ندارد. این یک کابل مسی پیچ خورده است.در حالی که LAN طبق تعریف یک منطقه خاص - چند صد متری را توصیف می کند - اترنت در مورد نوع کابل کشی است.
