فیلتر رگلاتور

فیلتر رگلاتور یا واحد مراقبت (filter regulator) یکی از مهمترین اجزا واحد مراقبت هوای فشرده می باشد که وظیفه تنظیم فشار، جدا سازی ذرات گرد و غبار و آب میعان شده در سیستم را به عهده دارد.

واحد مراقبت هوای فشرده، یکی از اصلی ترین اجزای سیستم های پنوماتیکی بوده که متاسفانه در بسیاری از موارد نادیده گرفته می شود. این واحد، وظیقه آماده سازی هوای فشرده بر طبق نیاز سیستم را بر عهده داشته و موجب بالا رفتن عمر کاری سیستم ها و کارکرد هرچه صحیح تر تجهیزات پنوماتیک می گردد.

چرا باید از فیلتر رگولاتور استفاده کرد؟

علت استفاده از فیلتر رگلاتورها در سیستم باد رسانی جدا سازی رطوبت از هوا می باشد زیرا اگر باد مصرفی حاوی رطوبت باشد مشکلات جبران ناپذیری ایجاد میکند که به چند مورد آن اشاره می کنیم:

• پوسیده شدن و از بین رفتن تمامی اورینگ و پکینگ های موجود در جک ها و شیرهای فرمان بادی و اکسید شدن و پوسیده شدن و زنگ زدن بدنه جک ها و شیرهای فرمان باد.
• در صنعت پوشش دهی و رنگ  زنی هم می توان به ایجاد حفره آب کاویتاسیون، ناهموارشدن سطح رنگ و بسیاری مشکل های گوناگون اشاره کرد.

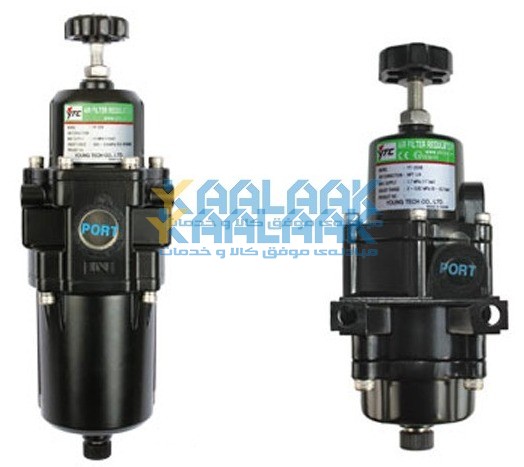

فیلتر رگولاتور

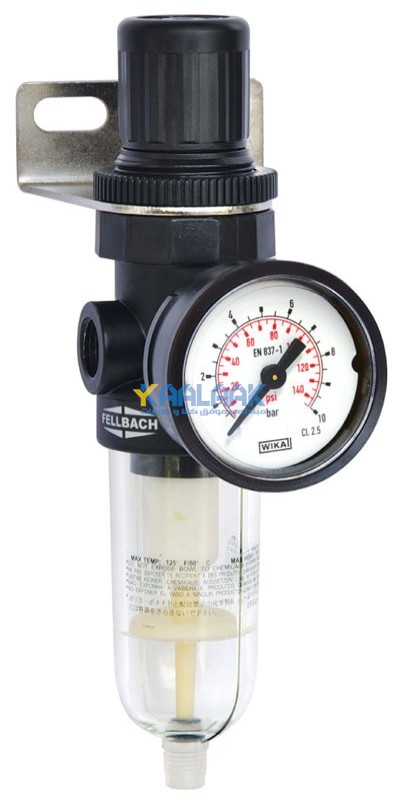

فیلتر رگولاتور تک تکه

انواع رگلاتور

با توجه به این که ماده ورودی به داخل رگولاتورها متفاوت هستند، و سیستم هایی که در آن از رگولاتورها استفاده می شوند متفاوت و گسترده هستند، در نتیجه نمونه های مختلفی از رگولاتور تولید شده است که از جمله آنها می توان به این موارد اشاره کرد:

• رگولاتور گازی
• رگولاتورهای الکتریکی
• رگولاتورهای مایعات

کاربرد فیلتر رگلاتور

• صنایع تولید خودرو
• صنایع تولید مواد بهداشتی، شست و شو و آرایشی
• صنایع تولید دارو
• صنایع تولید مواد غذایی
• صنایع ساختمانی
• صنایع پتروشیمی
• صنایع تولید و ریسندگی الیاف نساجی

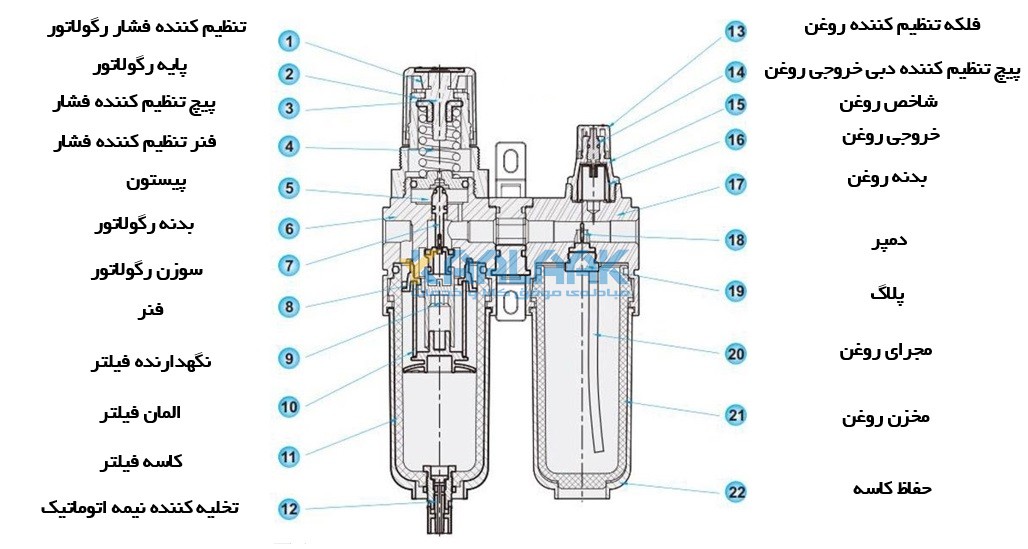

اجزای تشکیل دهنده فیلتر رگلاتور

1. فلکه تنظیم فشار رگلاتور (Pressure regulating knob)
2.  پایه رگلاتور(Regulator base)
3. پیچ تنظیم فشار(Pressure regulating screw)
4. فنر تنظیم کننده فشار(Pressure regulating spring)
5. پیستون (Piston)
6. بدنه رگلاتور(Regulator body)
7. سوزن رگلاتور(Regulating needle)
8. فنر(Spring)
9. نگهدارنده فیلتر(Filter element holder)
10. اِلمان فیلتر(Filter element)
11. کاسه فیلتر(Filter bowl)
12. تخلیه نیمه اتوماتیک (Semi-auto drain)
13.  فلکه تنظیم کننده روغن (Oil adjusting knob)
14.  پیچ تنظیم کننده دبی خروجی روغن (Oil adjusting screw)
15. شاخص روغن (Oil viewer)
16. خروجی روغن (Oil dropping orifice)
17. بدنه روغن (Lubricator body)
18. دمپر(Damper)
19. پلاگ (Plug)
20. مجرای روغن (Oil pipe)
21.  مخزن روغن (Lubricator bowl)
22. حفاظ کاسه (Bowl guard)
