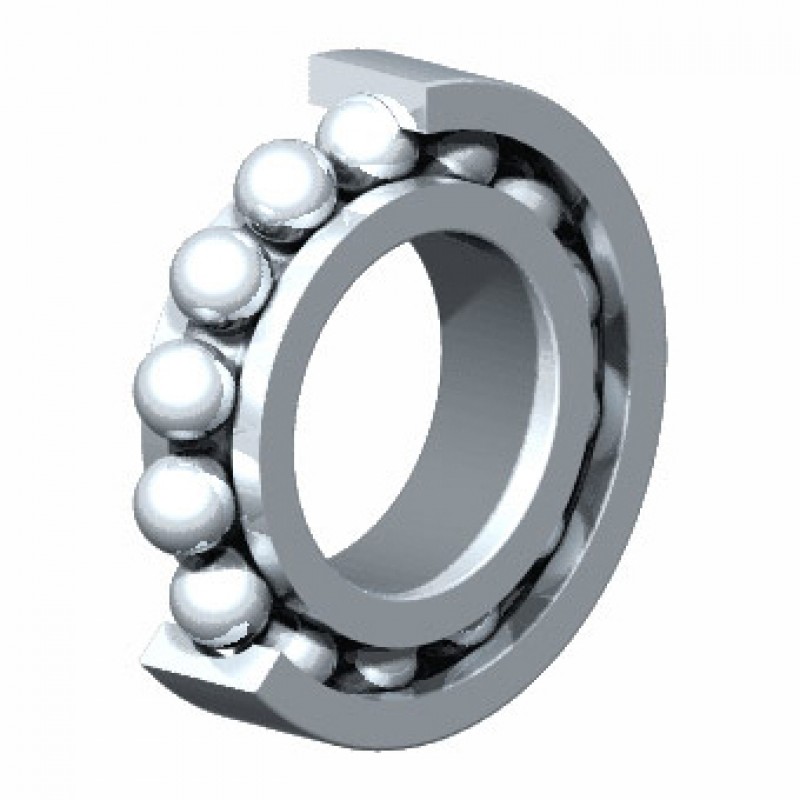

بلبرینگ های شیار عمیق یک ردیفه دارای طراحی بسیار ساده هستند که قابلیت عملکرد در سرعت های دورانی بالا را دارد. هزینه های حفظ و نگهداری این مدل از بلبرینگ ها بسیار پایین است. این مدل از بلبرینگ ها قابلیت تحمل هر دو مدل بارهای شعاعی و محوری را دارند.

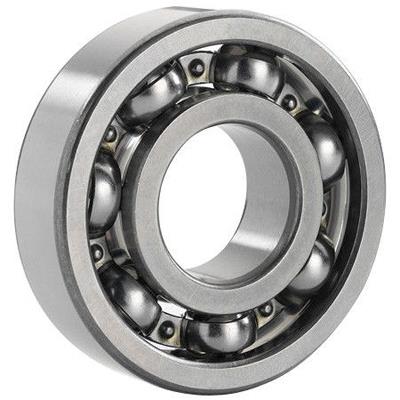

بلبرینگ های شیار عمیق از جنس فولاد ضد زنگ دارای بازه دمایی گسترده ای می باشند. همچنین با توجه به نوع روغن کاری و مدل گریس, این مدل از بلبرینگ ها دارای نویز پایینی می باشند.

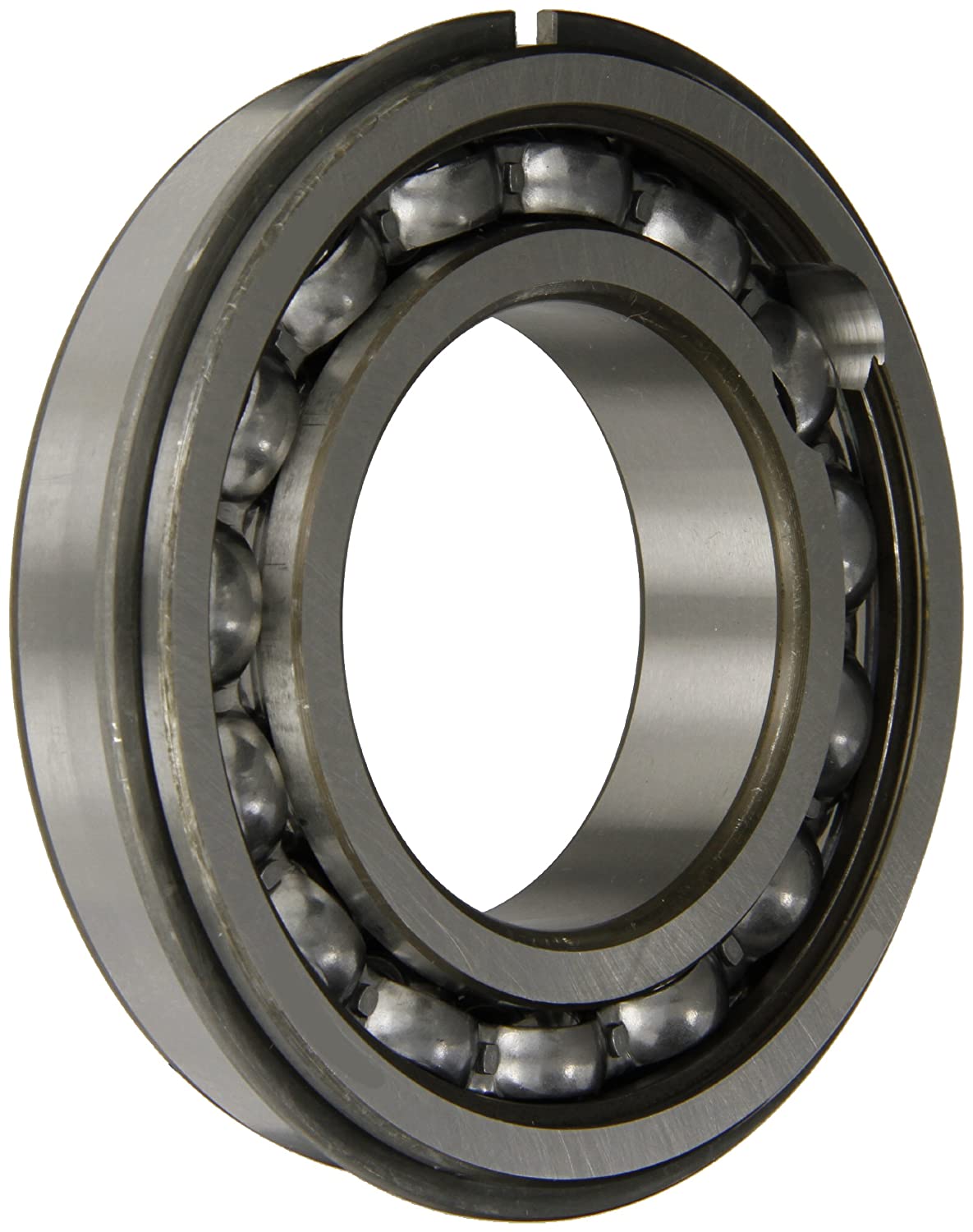

بلبرینگ یک ردیفه با با پر کننده شکاف در قسمت داخلی و بیرونی دارای نوارهای شکاف پر کن می باشد که توانایی نگهداری ساچمه های بیشتری را دارد. این مدل از بلبرینگ ها ظرفیت تحمل بارهای شعاعی بیشتری را نسبت به سایر مدل ها دارند.

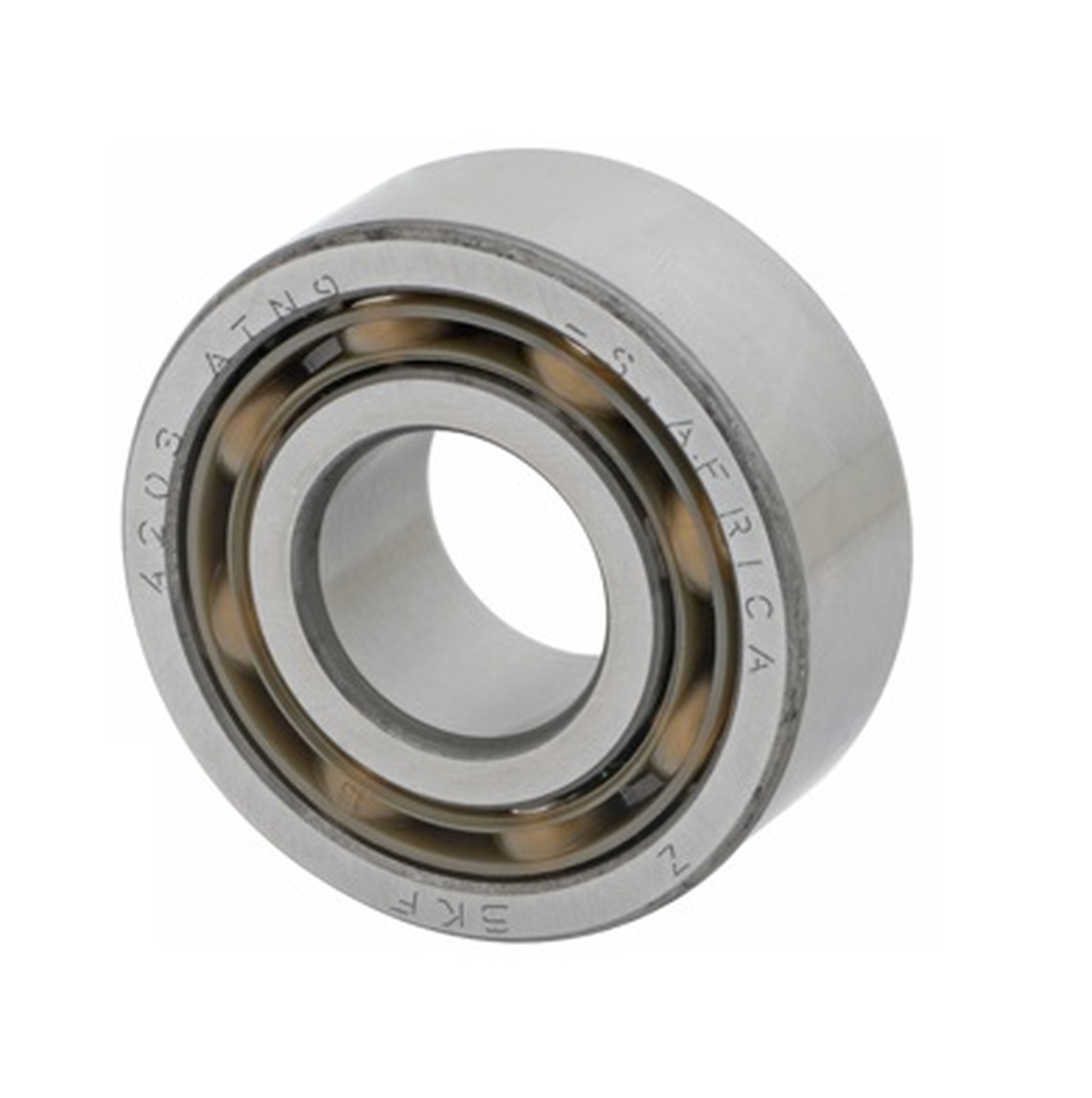

بلبرینگ های شیار عمیق دو ردیفه ظرفیت تحمل بار بیشتری را نسبت به بلبرینگ های یک طرفه دارند. این مدل از بلبرینگ های دارای صفحه ای پهن تر هستند که دارای دو ردیف توپ می باشد. بلبرینگ های شیار عمیق دو ردیفه فقط در حالت بلبرینگ باز موجود هستند.
در تمامی این مدل از بلبرینگ ها کاسه نمد لاستیکی وجود دارد. از جمله مزیت های این مدل از بلبرینگ ها نسبت به سایر مدل ها می توان به اشغال فضای محوری کمتر, سادگی در نصب, عدم نیاز به ماشین کاری شفت و سرعت محدود کننده برای کاربری های مختلف اشاره کرد.
-
این نوع بلبرینگ ها دارای طراحی ساده می باشند، تفکیک ناپذیر هستند و در سرعت های بالا عملکرد مطلوبی دارند. روانکار این نوع بلبرینگ ها نیز گریس می باشد.
اجزای اصلی بلبرینگ شیار عمیق حلقه بیرونی، ساچمه، قفسه و حلقه داخلی می باشند. بعضی مواقع بسته به نیاز کاسه نمد (Seal) نیز استفاده می شود.
بلبرینگ شیار عمیق را بر اساس نوع کاسه نمد می توان به سه دسته تقسیم نمود:
باز (Open): بلبرینگ های باز حرارت را نسبت به بلبرینگ های دارای کاسه نمد فلزی و لاستیکی بهتر پخش می کنند.
کاسه نمد فلزی (Shielded): کاسه نمد فلزی از بلبرینگ در برابر گرد و خاک و سایر آلودگی ها محافظت می کند اما به اندازه بلبرینگ های باز، حرارت را با بازدهی مناسب پخش نمی کند

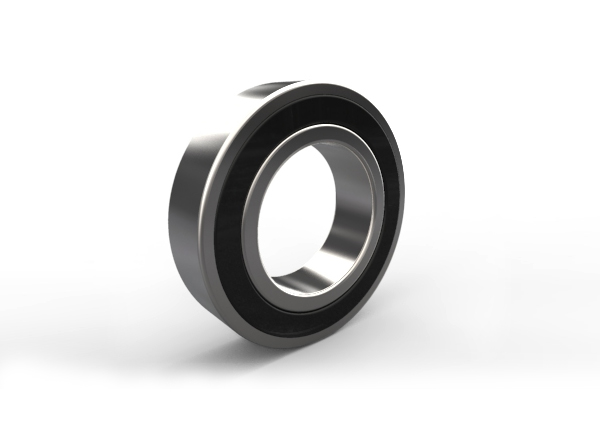

کاسه نمد لاستیکی (Sealed): بلبرینگ با کاسه نمد لاستیکی بهتر از بلبرینگ با کاسه نمد فلزی و بلبرینگ باز جلوی عبور گرد و خاک و آلودگی را می گیرد اما بیشتر حرارت را در خود نگه می دارد. بنابراین در مواردی که احتمال گرم شدن بلبرینگ وجود دارد استفاده از این نوع بلبرینگ باید با احتیاط صورت گیرد.
راهنمای نام تجاری بلبرینگ های شیار عمیق:
با استفاده از راهنمای زیر می توانید به راحتی از روی نام تجاری بلبرینگ مشخصات فنی آنرا پیدا نمایید و بر اساس آن بلبرینگ مورد نظر خود را انتخاب نمایید.
|
گروه 3 |
گروه 2 |
گروه 1 |
پیشوند |
پیشوند
|
کد |
مفهوم کد |
|
ICOS- |
بیرینگ عایق در برابر روغن |
|
D/W |
فولاد زنگ نزن، ابعاد در مقیاس اینچ |
|
W |
فولاد زنگ نزن، ابعاد در مقیاس متریک |
|
WBB1 |
فولاد زنگ نزن، ابعاد در مقیاس متریک، ولی مطابق با اندازه های ISO نمی باشند. |
گروه 1: مربوط به طراحی داخلی
|
کد |
مفهوم کد |
|
A، AA، C، D |
طراحی داخلی اصلاح شده است. |
|
E |
ساچمه های بلبرینگ تقویت شده اند. |
گروه 2: مربوط به طراحی خارجی (کاسه نمد، شیار خار و غیره)
|
کد |
مفهوم کد |
|
N |
شیار خار (جای خار) در رینگ (کنس) بیرونی |
|
NR |
شیار خار به همراه خار در رینگ بیرونی (برای تثبیت محوری بلبرینگ) |
|
N1 |
یک شکاف در لبه بیرونی رینگ بیرونی جهت تثبیت شعاعی بلبرینگ |
|
R |
حلقه بیرونی فلنج دار |
|
RS1 – 2RS1 |
آب بند تماسی، NBR در یک یا دو جهت |
|
RS2 – 2RS2 |
آب بند تماسی، FKM در یک یا دو جهت |
|
RSH – 2RSH |
آب بند تماسی، NBR در یک یا دو جهت |
|
RSH2 – 2RSH2 |
آب بند تماسی، FKM در یک یا دو جهت |
|
RSL – 2RSL |
آب بند کم اصطکاک، NBR ، در یک یا دو جهت |
|
RST – 2RST |
آب بند کم اصطکاک، NBR ، در یک یا دو جهت |
|
RZ – 2RZ |
آب بند غیرتماسی – NBR ، در یک یا دو جهت |
|
Z – 2Z |
کاسه نمد در یک یا دو جهت |
|
ZNBR |
کاسه نمد در یک جهت، جاخار در حلقه بیرونی در همان جهت کاسه نمد |
|
ZNR |
کاسه نمد در یک جهت، جاخار در حلقه بیرونی در جهت مخالف کاسه نمد |
|
2ZNR |
کاسه نمد در دو جهت، جاخار در حلقه بیرونی |
|
2ZS |
کاسه نمد در دو جهت، نگه داشته شده توسط حلقه نگهدارنده |
گروه 3: طراحی قفسه
|
کد |
مفهوم کد |
|
- |
قفسه فولادی مهر شده, ساچمه محور |
|
M |
قفسه برنجی ماشینکاری شده, ساچمه محور طراحی های مختلفی در نظر گرفته شده است که در قسمت زیر ارایه شده است. |
|
MA |
قفسه برنجی ماشینکاری شده, حلقه بیرونی محور |
|
MB |
قفسه برنجی ماشینکاری شده, حلقه داخلی محور |
|
TN |
قفسه از جنس PA66 ساچمه محور |
|
TN9 |
قفسه فایبر گلس تقویت شده از جنس PA66 ساچمه محور |
|
TN9/VG1561 |
قفسه فایبر گلس تقویت شده از جنس PA46 ساچمه محور |
|
TNH |
قفسه فایبر گلس تقویت شده از جنس PEEK ساچمه محور |
