شرکت کالاک نمایندگی رسمی فروش شیر فلکه سوپاپی آراشیر خراسان

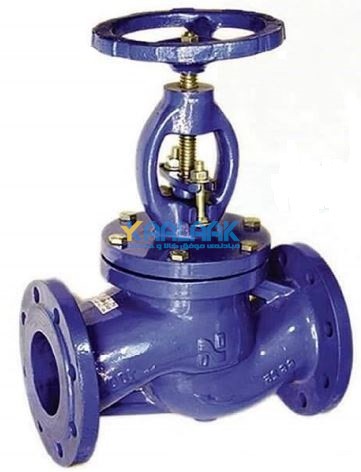

شیر فلکه سوپاپی آراشیر خراسان چیست؟

شیرفلکه سوپاپی (Globe valve) یا شیر کروی، یک شیر مسدود کننده دارای نشیمنگاه فلزی می باشد که برای هر دو حالت باز و بسته شدن کامل مناسب می باشد.شیرفلکه سوپاپی از شیرهای صنعتی می باشند که در آن از یک قطعه سوزنی شکل که به وسیله رزوه‌های طراحی شده بر روی آن حرکت می‌کند، جریان سیال را کنترل می‌کند. این دسته از شیرها در مسیرهایی نصب می گردند که قرار است در این مسیر، کار کنترل دبی جریان صورت پذیرد.شیرهای گلوب معمولاً شیرهای دو پورت هستند، پورت ها دریچه هایی در بدنه شیر برای عبور جریان مایعات به داخل یا خارج هستند. این دو پورت ممکن است مستقیماً روی یکدیگر یا در هر جایی از بدنه قرار گیرند، یا با زاویه ای (مثل 90 درجه) جهت گیری شوند. شیر گلوب یک دستگاه کنترل جریان بسیار کارآمد است که برای تنظیم جریان در یک خط لوله بسیار مهم است. برخلاف شیرهای توپی، دریچه‌های گلوب به دلیل ساختار متمایز خود که شامل یک دیسک یا پلاگین متحرک و یک صندلی حلقه ثابت است که در یک بدنه تقریباً کروی قرار دارد، شناخته می‌شوند.

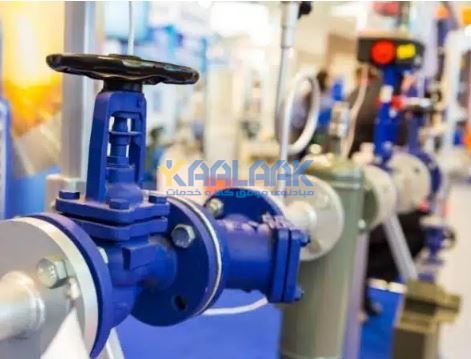

کاربرد  شیر فلکه سوپاپی آراشیر خراسان
در تاسیسات آب سرد و گرم، بخار و سیالات غیر خورنده و سایر مصارف مشابه صنعتی، تاسیساتی نیروگاهی، به عنوان نمونه در دیگ های بخار و همچنین در نیروگاه ها و پالایشگاه‌ها و... تا دمای ۱۸۰ درجه سانتیگراد از شیر سوپاپی استفاده فراوانی می شود (بنا به سفارش با بدنه و کلاهک از جنس چدن داکتیل GGG40 و پکینگ تفلون نسوز جهت کار در دمای ۲۵۰ درجه سانتیگراد تولید می شود.)

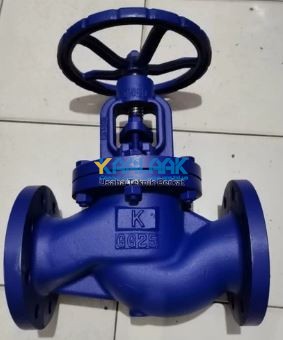

ویژگی های  شیر فلکه سوپاپی آراشیر خراسان

• سهولت تعویض قطعات و سرویس شیر
• محافظت در برابر خوردگی به علت نوع پوشش رنگ پودری الکترو استاتیک کوره ای فراگیر داخلی و خارجی
• طول عمر زیاد به علت استفاده از فولاد زنگ نزن در محور و سطوح آب بند
• قابلیت نصب عملگر برقی
• با کمترین گشتاور نیرو شیر عمل می کند.
• جهت جریان سیال برخلاف شیر کشویی تغییر می کند.

•  تغییر جهت جریان سیال ایجاد تلاطم می‌نماید.

•  تلاطم افت فشار را افزایش می‌دهد.

•  این شیر فشار بیشتری نسبت به شیر کشویی ایجاد می‌کند.

•  در این نوع شیر فرسودگی مربوط به اصطکاک از شیرهای کشویی کمتر است.

•  شیر کروی برای مواقعی که شیر باید برای مدت زیادی نیمه باز باشد قابل استفاده است.

•  جنس این نوع شیر اغلب از نیکل یا فولاد زنگ نزن است.

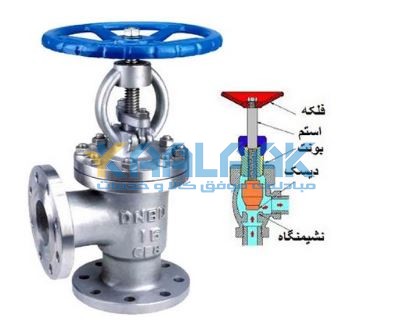

مشخصات فنی و ساختار شیر فلکه سوپاپی آراشیر خراسان

• فشار کاری

PN 16/10 bar

• کاربرد

 مسدود نمودن جریان سیال

• سایز لوله

 DN15 - DN200

• استاندارد

طبق استاندارد 2-DIN3 (استاندارد ملی ۱۴۸۰۷ و ۱-۱۴۸۰۵) ساخته شده است.

• جنس بدنه و کلاهک

 از چدن خاکستری GG25 (مطابق استاندارد 1561 DIN EN و استاندارد ملی ۴۰۶)

و یا چدن داکتیل GGG40 (مطابق استاندارد 1563 DIN EN استاندارد ملی ۱۷۹۵)

• جنس محور

از فولاد زنگ نزن ۱.۴۰۲۱(X20Cr13)

• جنس رینگ بدنه و همچنین رینگ سوپاپ برای سایز ۱۲۵ به بالا

 از فولاد زنگ نزن ۱,۴۱۰۴ (X14CrMoS17)

• جنس سوپاپ

 تا سایز ۱۰۰ از فولاد زنگ نزن ۱,۴۰۲۱ (X20Cr13) مقاومت عالی در مقابل سایش و دارای استحکام فوق العاده، تراشکاری توسط ماشین آلات CNC  با دقت فوق العاده زیاد، از سایز ۱۲۵ به بالا سوپاپ از جنس داکتیل GGG40 با رینگ استیل (و یا رینگ تفلون نسوز در صورت سفارش)

• فاصله فلنج تا فلنج شیرها

 طبق استاندارد DIN EN 558-1) DIN 3202-F1)

• ابعاد فلنج

 مطابق استاندارد 2501 DIN EN 1092 -2) DIN)

• پوشش رنگ

کلیه قطعات چدنی توسط رنگ اپوکسی پودری ابی کوره ای به روش الکترواستاتیکی به ضخامت ۱۵۰ میکرون (یا بنا به سفارش ۲۵۰ میکرون) پوشش داده می شوند.

• پکینگ

 پکینگ مورد استفاده از جنس تفلون یا گرافیت بدون آزبست مقاوم در برابر حرارت بالا می باشد.

• نشانه گذاری و علائم

طبق استاندارد ISO 5209 و استاندارد ملی ۳۶۴۴

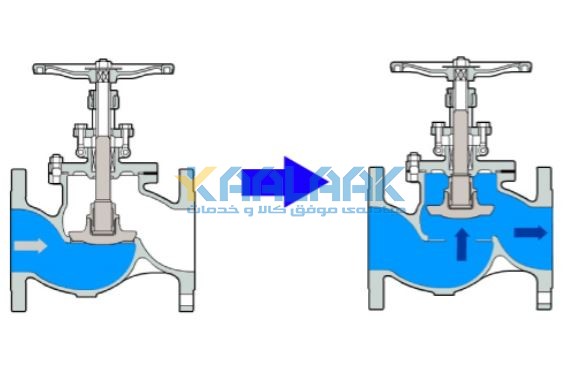

نحوه عملکرد شیر فلکه سوپاپی آراشیر خراسان

این شیر اسم خود را از شکل ظاهری بدنه خود که کروی شکل می باشد  گرفته است، ساختمان داخل آن طوری است که مایع از نقطه ورودی به شیر تا خروج از آن ١٨٠ درجه تغییر جهت می‌دهد. ساختمان دریچه و نشیمنگاه آن طوری است که به مجرد برقرار شدن جریان تماس آنها با هم قطع می‌شود. بنابراین باز نبودن کامل شیر کروی اشکالاتی را که شیر کشویی در حالت نیمه باز بودن را داراست، ندارد. لذا می‌توان از آن جهت تنظیم و کنترل جریان استفاده کرد.

ضمنا متناسب بودن تعداد دور دسته شیر با حجم مجرای خروجی مایع، کار تنظیم مقدار جریان را با دست آسان می‌سازد.

نکات مهم هنگام استفاده از شیر فلکه سوپاپی

• مسیر سیال قبل از استفاده از شیر حتما از هر گونه آلودگی و مواد زائد از قبیل ،سنگریزه ذرات چوب و… پاک گردد.
•  جهت بلند نمودن شیرهای دارای ابعاد بزرگ، با استفاده از جرثقیل و یا لیفتراک و از طریق فلانج های اصلی اقدام گردد.
• هنگام بستن شیر باید نسبت به عدم وجود تنش در محل اتصال اطمینان پیدا کرد.

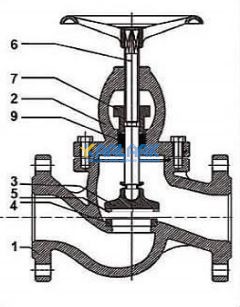

اجزای شیر فلکه سوپاپی (Globe Valve) آراشیر خراسان

1. بدنه

2. کلاهک

3. سوپاپ

4. سطح آب بندی سوپاپ

5. بدنه

6. محور (مادون)

7. مهره گلند

8. دسته فلکه

9. پکینگ

موارد قابل سفارشی سازی شیر فلکه سوپاپی آراشیر خراسان

• از سایز 125mm به بالا سوپاپ از جنس داکتیل GGG40 با رینگ تفلون نسوز
• بنا به سفارش با بدنه و کلاهک از جنس چدن داکتیل GGG40 و پکینگ تفلون نسوز جهت کار در دمای ۲۵۰ درجه سانتیگراد تولید می شود.
• ضخامت رنگ قطعات چدنی، 250 میکرون پوشش داده شود.
• برای سایز 125mm تا 200mm سوپاپ از جنس فولاد زنگ نزن
