شیر فلکه کشویی زبانه لاستیکی آرا شیر خراسان چیست؟

شیر فلکه کشویی زبانه لاستیکی (Rubber Wedge valve) یا گیت ولو زبانه لاستیکی، یک شیر مسدود کننده دارای نشیمنگاه ارتجاعی (زبانه چدنی با روکش لاستیکی) میباشد که برای هر دو حالت باز یا بسته کامل مناسب است و میتوان آن را بصورت دستی از طریق فلکه و یا آچار مخصوص (در صورت نصب در یک محفظه) و یا بصورت خودکار از طریق نصب عملگر مخصوص باز و بسته نمود.شیر فلکه کشویی یا شیر فلکه دروازه ای یکی از انواع شیر فلکه است. شیر فلکه کشویی وظیفه باز یا بسته کردن جریان را برعهده داشته و امکان کم یا زیاد کردن را ندارد. به زبان ساده تر، وقتی کشو یا دروازه باز باشد، جریان سیال برقرار بوده و در حالت بسته نیز جریان قطع خواهد شد.

کاربرد شیرفلکه کشویی زبانه لاستیکی
در تاسیسات و خطوط انتقال آب سرد و گرم، آبرسانی شهری و روستائی و فاضلاب و طرحهای آبیاری کشاورزی و خطوط انتقال آب در صنایع نفت، روغن، هوای فشرده و تمام گازهای خنثی تا دمای ۸۰ درجه سانتیگراد

ویژگی های شیر فلکه کشوئی زبانه لاستیکی آراشیر خراسان

•  سهولت باز و بست و آب بندی کامل
•  محافظت در برار خوردگی به علت نوع پوشش رنگ پودری الکترو استاتیک کورهای فراگیر داخلی و خارجی و نیز روکش لاستیکی زبانه
•  سهولت تعویض قطعات و سرویس شیر
• عدم نیاز به سرویس و نگهداری در طول بهره برداری
•  قابلیت نصب عملگر برقی در صورت سفارش
•  نسل جدید شیرهای زبانه لاستیکی با طراحی جدید بدنه و هسته دارای بال و راهنما میباشد که علاوه بر دارا بودن ویژگیهای شیر فلکه کشوئی زبانه لاستیکی معمولی دارای امتیازات ویژه ذیل نیز می باشد
  •  نیاز به گشتاور به نسبت کمتر جهت باز و بسته نمودن شیر و آب بندی بهتر
  •  فرسایش کم زبانه بدلیل استفاده از راهنما از جنس لاستیک مقاوم (POM) در دو طرف آن (ج) استهلاک کمتر و عمر بیشتر شیرفلکه و قطعات آن

مشخصات فنی شیرفلکه کشویی زبانه لاستیکی آراشیر

• استاندارد

ساخته شده طبق استاندارد 4-DIN3352 و استاندارد ملی ۳۳۶۳

• جنس بدنه و کلاهک

از چدن خاکستری GG25 مطابق استاندارد 1561 DIN EN و استاندارد ملی۴۰۶ و یا چدن داکتیل 40 GGG مطابق استاندارد 1563 DIN EN و استاندارد ملی ۱۷۹۵

• جنس زبانه

از چدن داکتیل GGG40 با روکش لاستیکی از جنس EPDM با مقاومت عالی در مقابل سایش و پارگی در صورت سفارش از جنس

.SBR, NBR

• جنس محور

از فولاد زنگ نزن ۱۰۴۰۲۱ (X20Cr13 ) مقاومت عالی در مقابل سایش و دارای استحکام فوق العاده، تراشکاری توسط ماشین آلات CNC با دقت فوق العاده، زیاد و مهره محور از جنس برنج ماشین کاری شده با دستگاه تراش CNC و دو عدد نیم مهره اصطکاکی از جنس فولاد زنگ نزن

CNCماشین کاری شده با دستگاه تراش۱۰۴۰۲۱ (X20r13)

• فاصله فلنج تا فلنج شیرها

طبق استاندارد DIN EN 558-1) DIN EN 3202-F4&F5)

• ابعاد فلنج

مطابق استاندارد 2501 DIN EN 10922) DIN)

• پوشش رنگ

کلیه قطعات چدنی توسط رنگ اپوکسی پودری آبی کوره ای به روش الکترواستاتیکی به ضخامت ۱۵۰ میکرون یا بنا به سفارش

۲۵۰ میکرون پوشش داده می شوند.

نشانه گذاری و علائم طبق استاندارد ISO5209 و استاندارد ملی ۳۶۴۴

جنس شیر فلکه کشویی بر اساس کاربرد آن

•  چدنی
• برنجی
•  استیل یا فولادی

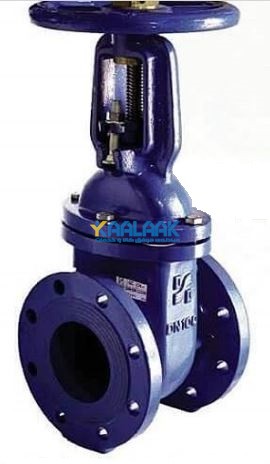

شیر فلکه کشویی محور صعودی آرا شیر خراسان چیست؟

شیر فلکه کشوئی محور صعودی (Stem Rising Gate Valve) یک شیر مسدود کننده دارای نشیمنگاه فلزی از نوع محور با رزوه بیرونی میباشد که برای هر دو حالت باز یا بسته کامل مناسب است و میتوان آنرا بصورت دستی از طریق فلکه و یا آچار مخصوص (در صورت نصب در یک محفظه) و یا بوسیله یک محور در صورت نصب در زیر زمین و یا بصورت خودکار از طریق نصب عملگر مخصوص باز و بسته نمود.

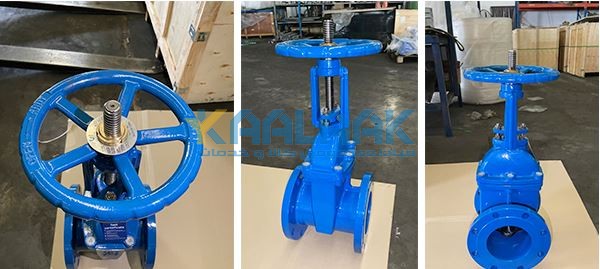

کاربرد  شیر فلکه محور صعودی آراشیر خراسان
در تاسیسات آب سرد و گرم آبرسانی شهری و روستائی، فاضلاب و طرحهای آبیاری کشاورزی و خطوط انتقال آب در صنایع مختلف از جمله  خطوط انتقال نفت، روغن، گاز، قیر و سایر سیالات غیر خورنده و مصارف مشابه صنعتی تاسیساتی، نیروگاهی و … تا دمای ۱۸۰ درجه سانتیگراد و با بدنه و کلاهک از جنس چدن داکتیل GGG40 با پکینگ مخصوص جهت کار تا دمای ۲۵۰ درجه سانتیگراد تولید می شود.

ویژگی های  شیر فلکه کشویی محور صعودی آراشیر خراسان
این نوع شیر فلکه بر اساس تکنولوژی NBC ژاپن و برای اولین بار در ایران ساخته شده و دارای امتیازات ویژه ذیل می باشد:

• به علت قرار گرفتن مهره انتقال زبانه در خارج از شیر فلکه این شیر به دلیل رسوب گیری و خوردگی مهره مستهلک نمی شود.
• نوع محور آن صعودی بوده که وضعیت باز یا بسته بودن شیر فلکه را مشخص مینماید که در کنترل پروسه تولید حائز اهمیت است.
• محافظت در برابر خوردگی به علت نوع پوشش رنگ پودری الکترو استاتیک کوره ای فراگیر داخلی و خارجی
• طول عمر زیاد بعلت استفاده از فولاد ضد زنگ در محور و سطوح آب بند و نیز زبانه از جنس چدن داکتیل GGG40
• قابلیت نصب عملگر برقی

مشخصات فنی شیر فلکه کشویی محور صعودی آراشیر خراسان

• استاندارد

ساخته شده طبق استاندارد 33523 DIN و استاندارد ملی ۳۳۶۳

•  جنس بدنه و کلاهک

از چدن خاکستری 25 مطابق استاندارد 1561 DIN EN و استاندارد ملی ۴۰۶ و یا چدن داکتیل 40 GGG مطابق استاندارد 1563 DIN EN و استاندارد ملی ۱۷۹۵

• جنس زبانه

از چدن داکتیل GGG40 بارینگ از جنس فولاد ضد زنگ

زبانه جهت مصرف برای سیالات با ویسکوزیته بالا مانند (قیر) همچنین فشار و دمای کاری بالا بصورت یکپارچه از چدن داکتیل GGG40 و در صورت درخواست برای استفاده در موارد خاص از جنس استنلس استیل نیز ساخته می شود.

•  جنس محور

فولاد زنگ نزن 1.4021 (X20r13)  با مقاومت عالی در مقابل سایش و دارای استحکام فوق العاده و تراشکاری توسط ماشین آلات CNC با دقت فوق العاده زیاد و مهره محور از جنس برنج ماشین کاری شده با دستگاه تراش CNC

• جنس رینگ بدنه و همچنین رینگ زبانه

برای نوع با زبانه رینگ دار از فولاد زنگ نزن 1/4104 (X14CrMoS17 )

•  فاصله فلنج تا فلنج شیرها

طبق استاندارد -11-558 DIN EN 3202 – F4&F5 DIN EN

بنا به درخواست با ابعاد استاندارد GIS روسی نیز تولید می گردد.

• ابعاد فلنج

مطابق استاندارد 2501 DIN EN 1092-2) DIN)

•  پوشش رنگ

کلیه قطعات چدنی توسط رنگ اپوکسی پودری آبی کوره ای به روش الکترواستاتیکی به ضخامت ۱۵۰ میکرون یا بنا به سفارش۲۵۰ میکرون پوشش داده میشوند

• پکینگ

پکینگ مورد استفاده از جنس تفلون یا گرافیت بدون آزبست مقاوم در برابر حرارت بالا می باشد.

• نشانه گذاری و علائم

طبق استاندارد 5209 ISO و استاندارد ملی ۳۶۴۴

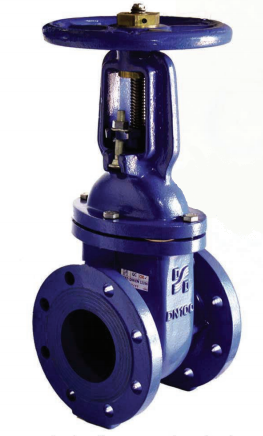

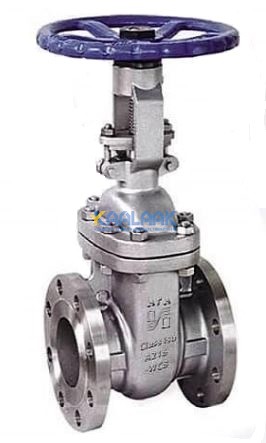

شیر کشوئی زبانه فلزی فولادی آراشیر خراسان چیست؟

شیر کشویی با زبانه فلزی که به عنوان رایج‌ترین نوع شیرهای کشویی شناخته می‌شود، بیشتر در مواقعی استفاده می‌شود که احتمال رسوب گذاری سیال بالاست؛ چراکه در صورت استفاده از شیر کشویی با زبانه لاستیکی برای این نوع سیالات، خوردگی و نشتی خواهیم داشت.شیر کشویی فولادی در سیستم های لوله کشی با دما و فشار بالا و صرفا جهت باز یا بسته نمودن کامل جریان سیال،و در سیستم هایی که جریان به صورت دائمی یا باز و یا بسته است مورد استفاده قرار می گیرد.

کاربرد شیر کشوئی زبانه فلزی فولادی آراشیر خراسان

در تاسیسات آب گرم و سرد، روغن و خطوط انتقال نفت، گاز،  قیر و سایر سیالات صنعتی تاسیساتی، نیروگاهی و … تا دمای ۴۲۰ درجه سانتیگراد مورد استفاده قرار می گیرد.
