شرکت کالاک نمایندگی رسمی فروش شیر پروانه ای ویفری صنعت گستر شایسته

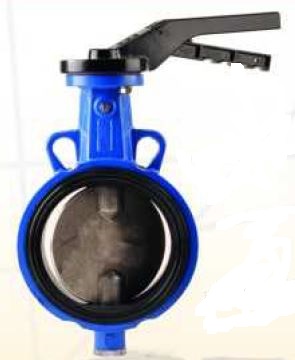

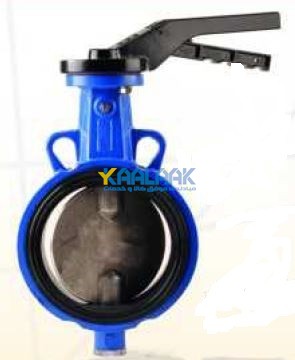

شیر پروانه ای ویفری صنعت گستر شایسته چیست؟

شیر پروانه‌ای ویفری یا باتر فلای ولو (Wafer Type Butterfly Valves) که نام دیگر آن، بین فلنچی است، از مدل های شیرپروانه ای است که بیشترین کارایی را در صنعت دارد. این دستگاه، وزن سبکی داشته و کنترل آن نیزبسیار ساده می باشد. از شیر پروانه ای در جهت قطع، وصل و تنظیم جریان سیال استفاده می شود و ابزار اصلی کنترل سیالات در جریان نفت و گاز می باشد. این شیر ها به سادگی طراحی شده  و میتوان آن را  در مسیر هر نوع سیالی بست. در این نوع شیر از یک دیسک دایره‌ای یا مستطیلی که امکان چرخش حول محور خود را دارد، جهت کنترل یا انسداد مسیر جریان سیال استفاده می‌شود. این نوع از شیرها نسبت به دیگر انواع شیر از وزن کمتر برخوردار بوده و در عین حال ارزان تر می‌باشد.

مزایای شیر پروانه ای ویفری
• باز و بسته شدن سریع
• دارای عملکرد خوب در فشارهای پایین
• صرفه جویی در هزینه ها
• کاهش رسوب جزئی
معایب شیر پروانه ای ویفری
• ضعف در آب بندی
• در صورت تماس مستقیم دیسک با سیال، احتمال سایش و فشار افزایش می یابد.

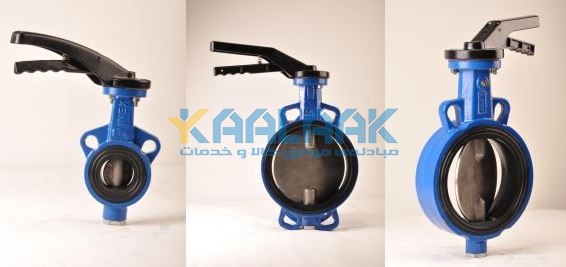

مشخصات فنی شیر پروانه ای ویفری( باتر فلای ولو) صنعت گستر شایسته

• فشار کاری نامی

PN 10-16

• سایز

DN 50 - DN600

• استاندارد طراحی شیر

EN593

• استاندارد فاصله سطح به سطح فلنج

EN 558 SERIES20

• استاندارد تست هیدرواستاتیک

EN 12266 -1

• جنس بدنه

چدن داکتیل GJS400 مطابق استاندارد EN1563

• جنس دیسک

فولاد ضد زنگ 304 (براساس سفارش مشتری از جنس فولاد ضد زنگ 316 ویا چدن داکتیل با پوشش نیکل کروم هم تولید میشود.)

• جنس لاستیک آببندی

EPDM براساس سفارش مشتری از جنس NBR هم تولید میشود.

• جنس محور

فولاد ضد زنگ سخت کاری شده 420 با استحکام بالا

• پوشش سطح

پوشش سطوح داخلی و خارجی رنگ پودری اپوکسی به روش الکترواستاتیک و به ضخامت حداقل 250 میکرون و دارای گواهینامه مجاز برای آب آشامیدنی از موسسات معتبر بین المللی می باشد.

• جنس اهرم

جنس اهرم عملکرد مکانیکی از آلومینیوم دایکاست شده (ویا یه درخواست مشتری از گیربکس استفاده می شود.)
