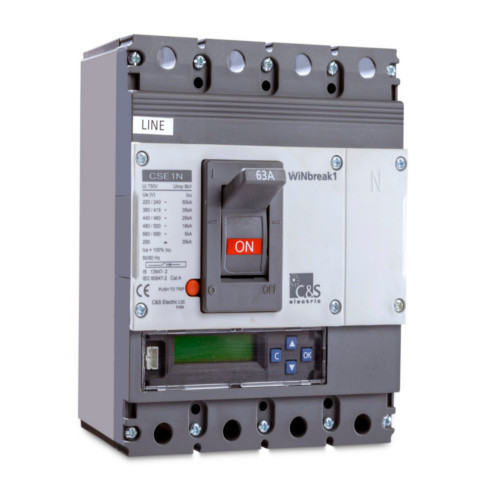

کلید های مدار شکن قاب بندی شده یک کلید خودکار است که برای محافظت از مدار در برابر اضافه بار و یا اتصال کوتاه طراحی شده اند. جریان نامی این مدل از مدارشکن ها بین 10 تا 2500 آمپر است. به طور کلی از این کلید ها در زمانی استفاده می شود که جریان بیش از 100 آمپر باشد. این مدل از کلید ها عملکرد حرارتی در تحمیل اضافه بار و عملکرد مغناطیسی در زمان اتصال کوتاه دارند. قابلیت قطع جریان این کلید ها می تواند بین 10 تا 200 کیلوآمپر باشد. مدارشکن های قاب بندی شده برای استفاده در مکان هایی که نیاز به انرژی و توان بالا می باشد, مناسب هستند.

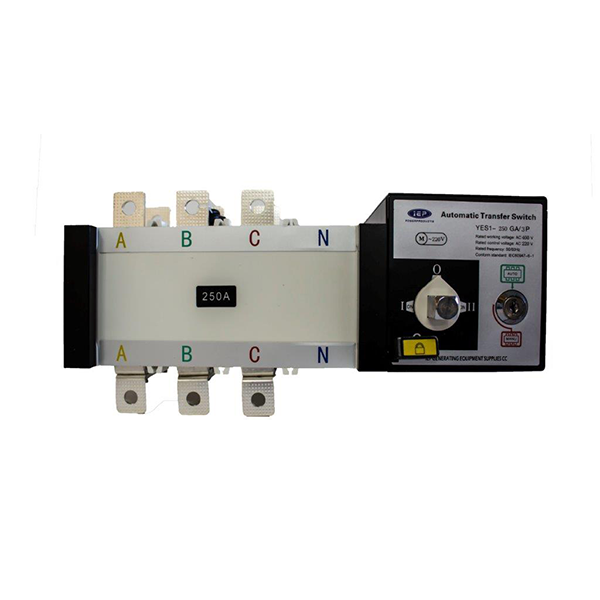

کلید انتقال اتوماتیک برای مکان هایی که انتقال جریان به صورت مداوم وجود دارد مناسب می باشند. ساختمان های مسکونی, بیمارستان ها و واحد های صنعتی از جمله اصلی ترین نقاط برای استفاده از کلید انتقال اتوماتیک می باشد. این تجهیزات دارای میکرو پروسسورهای هوشمند هستند و قادر به کنترل جریان می باشند. این تجهیزات موجب کاهش فضای درگیر توسط موتور و کلید های مرتبط با آن می شود. این کلید ها دارای نمایشگرهای خاصی برای نشان دادن وضعیت مدار شکن ها می باشند. این کلید ها را می توان به صورت اتوماتیک در سه موقعیت مختلف قرار داد و همچنین در صورت نیاز می توان از حالت دستی این تجهیزات استفاده کرد. کلید انتقال اتوماتیک قادر به کار با ولتاژ 270 ولت متناوب می باشد که معمولا بین 70 تا 80٪ ریتینگ ولتاژ دستگاه می باشد. تاخیر زمانی این تجهیزات قابلیت تنظیم بین 0.5 تا 30 ثانیه را دارد. تعداد سیکل های عملکرد مکانیکی این کلید ها بین 2500 تا 5000 و تعداد سیکل های عملکرد الکتریکی آن ها بین 500 تا 1000 سیکل می باشد.

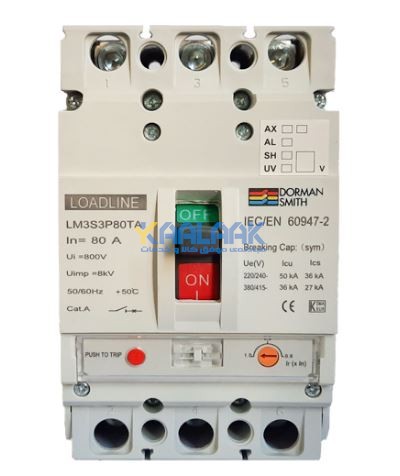

یکی از انواع کلید های تولید شده توسط برند دورمن اسمیت کلید کامپکت اتوماتیک است که دو حالت مدارشکنی و محافظ را به صورت ترکیب با هم دارد. کلید های اتوماتیک کمپکت (بدنه تزریقی)(MCCB) بدنه این نوع از کلید ها از نوع خاصی از قالبهای تزریقی ساخته می شود و از جمله خصوصیات آنها کوچک بودن ابعاد آنها و از معایب آنها می توان به عدم امکان سرویس و تعمیر آنها و کمتر بودن قدرت قطع آنها نسبت به کلید های هوایی اشاره نمود .کلید های اتوماتیک تا رنج ۱۲۵۰ آمپر از نوع کمپکت و کلید های با جریان نامی بالاتر از نوع هوایی می باشند.کلید اتوماتیک کامپکت درومن اسمیت دارای رنج جریانی تا 1250 آمپر می باشد. در کلیدهای اتوماتیک کامپکت مکانیزم حفاظت در مقابل اضاقه بار از طریق رله حرارتی و حفاظت در مقابل اتصال کوتاه از طریق یک نوع رله مغناطیسی صورت می گیرد.
کلید های اتوماتیک دورمن اسمیت دارای قطعات جانبی نیز می باشند که از طریق مراکز فروش این قسمت ها نیز ارائه می شود.
کلید اتوماتیک کامپکت دارای ابعاد کوچکی می باشد و به همین خاطر استفاده از آنها در تابلو برق صنعتی فضای کمی را اشغال می کند.
جنس بدنه این نوع از کلیدهای اتوماتیک از پلاستیک تزریق شده می باشد و به همین خاطر قابلیت تعمیر شدن را ندارد.
از نظر قدرت قطع، این نوع نسبت به کلیدهای منیاتوری (فیوز منیاتوری) قدرت قطع بیشتر و نسبت به کلیدهای اتوماتیک هوایی قدرت قطع کمتری دارد.
اتوماتیک ها دارای رله هستند و هر کدام دارای کارایی متفاوتی می باشند. کلیدهای اتوماتیک هوایی رل بسیار قوی دارند ولی بقیه کلیدهای اتوماتیک صرفا برای قطع و وصل می باشد.
ویژگی های کلید های اتوماتیک دورمن اسمیت
استاندارد کلید های اتوماتیک فشار ضعیف
تجهیزات جانبی قابل نصب بر روی کلیدها
به منظور شارژ (وصل ) یا دشارژ (قطع) از راه دور کلیدهای اتوماتیک از موتور الکتریکی استفاده می شود .
این رله هنگامی که ولتاژ تغذیه اش مقداری بین ۷۰ تا ۱۱۰ درصد ولتاژ نامی گردد . فرمان قطع کلید را صادر می کند یا می توان به کمک کنتاکت کمکی عمل این رله را برای مقاصد دیگر مانیتور نمود . این رله ها در کلید های کمپکت در دو تیپ کلی برای ولتاژ dc و ac ساخته شده اند .
این رله هنگامی که ولتاژ تغذیه اش کوچکتر یا مساوی ۷۰% ولتاژ نامی گردد فرمان قطع کلید را صادر می کند . این رله همچنین از وصل کلید در هنگام پایین بودن ولتاژ جلو گیری می کند .
رله های افت ولتاژ در دو نوع uvr و uvrd ساخته شده اند و تفاوت آنها در زمان قطع می باشد . uvr به محض افت ولتاژ از حد معین فرمان قطع را صادر می کند ولی uvrd همین عمل را بعد از یک تاخیر زمانی انجام می دهد .
کنتاکت های خطا در هنگام وقوع یک اضافه بار یا یک اتصال کوتاه عمل کرده و آن را در پایانه های خود منعکس می نمایند .
از این واحد به منظور بالا بردن قدرت قطع کلیدهای کمپکت استفاده می شود .
از این تجهیز جهت کشویی کردن کلید های mccb استفاده می شود.
انواع کلیدهای اتوماتیک کامپکت دورمن اسمیت
کلید اتوماتیک دورمن اسمیت به منظور بهبود عمل حفاظت دارای قطعاتی برای حفاظت هستند که به مجموعه ای که کار حفاظت را هم به شکل نمونه برداری و هم اعمال فرمان قطع (TRIP) انجام می دهد واحد تریپ (TRIP UNIT) می گویند بسته به نوع و مشخصات کلید این واحد های تریپ دارای تنوع و ویژه گی های متنوعی هستند. که صورت کلی به دو نوع غیر قابل تنظیم (FIX) و قابل تنظیم (ADJUSTABLE) تقسیم بندی می شود.
کلیدهای دورمن اسمیت، در انواع مکانیزم عملکرد غیر قابل تنظیم، قابل تنظیم و الکترونیکی با حفاظت های اضافه بار، اتصال کوتاه و جریان نشتی زمین ارائه می گردد.
