شرکت کالاک نمایندگی رسمی فروش کابل قدرت آرموردار NYCYRY افشار نژاد با شیلد مسی بیرونی

کابل قدرت آرموردار NYCYRY افشار نژاد با شیلد مسی بیرونی چیست؟

کابل های مسلح یا آرمور دار NYCYRY از جمله کابل های قدرت فشار ضعیف با ریتینگ ولتاژ 600/1000 ولت است. کابل های قدرت NYCY برای مکان هایی که محافظت بالای مکانیکی و الکتریکی نیاز است، مناسب می باشند. این نوع کابل های برای کنترل مدارهای فرمان از راه دور و یا مدارهای تله متری در ایستگاه های تقویت یا تقلیل فشار گاز، پست های فشار قوی و نیروگاه ها کاربرد دارد.

N: مطابق با استاندارد VDE و هادی مسی و Y: عایق PVC و C: هادی مسی متحدالمرکز و Y: روکش PVC و R: آرمور فولادی گالوانیزه و Y: روکش PVC

مشخصات فنی کابل NYCYRY (کابل شیلد مسلح)

•  استاندارد

ISIRI 60502-1، ISIRI 3569، DIN VDE 0271

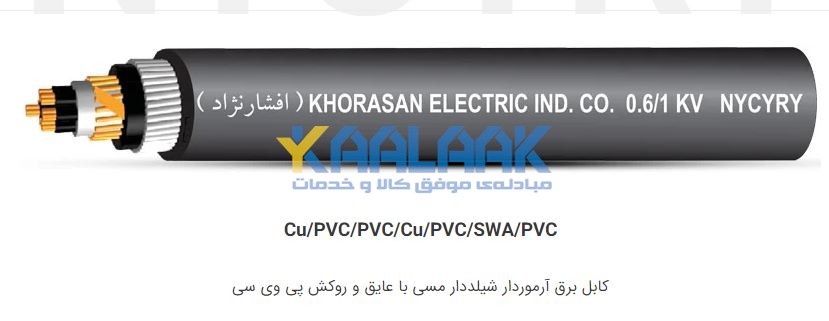

• ساختمان کابل چند رشته از داخل به بیرون
  Cu/PVC/Bd/CWS/Bd/SWA/PVC یا Cu/PVC/Bd/CWS/CTS/Bd/SWA/PVC

• ساختمان کابل تک رشته از داخل به بیرون
  Cu/PVC/Bd/CWS/Bd/AWA/PVC یا Cu/PVC/Bd/CWS/CTS/Bd/AWA/PVC
• دامنه حرارتی
  • در حالت ثابت -5° سانتی گراد تا +50° سانتی گراد
  • در حالت خم شو -30° سانتی گراد تا +70° سانتی گراد
• ولتاژ نامی

U0/U= 600/1000V

• تست ولتاژ

4KV a.c 50Hz

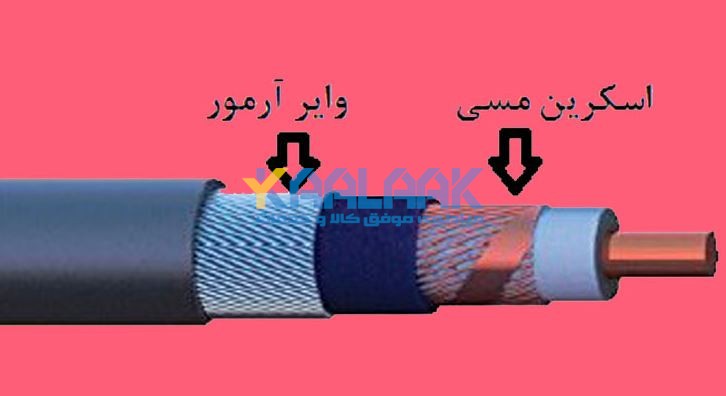

ساختار کابل NYCYRY خراسان (افشارنژاد)

• هادی مسی کلاس 1 یا 2 مطابق با IEC 60228
• عایق PVC/A
• هادی هم محور از مفتول های مسی همراه با نوار مسی
• آرمور با مفتول های فولادی گالوانیزه یا آلومینیومی( سیمهای فولادی در کابلهای چند رشته و مفتولهای آلومینیومی در کابلهای تک رشته )
• روکش PVC/ST2 با رنج دمایی C 90°

نصب: داخل تأسیسات و خارج از ساختمان در فضای آزاد، درون کانال، بر روی سینی کابل و یا دفن مستقیم در زیر خاک
نامهای مشابه: کابل شیلد و زره/ کابل قدرت شیلد و آرموردار/ کابل کانسنتریک آرمردار/ کابل سازمانی زره دار
این محصول با عایق XLPE نیز تولید میگردد که در آن صورت حروف اختصاری یا کد کابل به شکل N2XCYRY تغییر خواهد نمود.

کاربرد کابل برق NYCYRY افشارنژاد

کابل زره دار NYCYRY  شیلددار خراسان افشارنژاد (وایرآرمورد با هادی هم محور) جهت تغذیه انرژی در صنعت و بردهای توزیع، نیروگاه ها و کنتورهای خانگی واستفاده در صنایع و مراکز تولید و انتقال انرژی و پروژه تعمیر واحدهای پالایشگاه  و پروژه ایستگاه تقویت فشار گاز کاربرد دارد. استفاده از این کابل ها زمانی اهمیت دارد که حفاظت های الکتریکی و مکانیکی مورد توجه و اهمیت باشد. کابل های زره دار و شیلددار خراسان در زیر خاک، داخل آب و داخل کانال ها امکان نصب را دارند. استفاده هادی هم محور یا همان شیلد نیز برای هادی نول محافظ یا ارت مجاز می باشند.

کابلی که هم شیلد دارد و هم زره (کابل شیلد مسلح)

کابل NYCYRY یا N2XCYRY که با عنوان کابل شیلد دار و زره دار نیز شناخته میگردد، در گروه کابلهای قدرت مسی تعریف شده و در سایزهای گوناگون تولید و ارائه میشود. بهره مندی از حفاظت مکانیکی و الکتریکی، از ویژگیهای این کابل است. کابل قدرت شیلد و زره دار به طور همزمان از دو لایه حفاظتی برخوردار است.

لایه محافظ اول از سیمهای مسی هم مرکز تشکیل یافته که میتوانند نقش اسکرین، شیلد و هادی زمین را در کابل بر عهده بگیرند و یک حفاظ الکتریکی به شمار میروند.
و لایه حفاظتی دوم مفتولهای فولادی یا آلومینیومی هستند که به عنوان زره بر پایداری مکانیکی کابل می افزایند.

انواع  کابل شیلد دار و زره دار

امکان تولید این کابل با تعداد رشته ها و در سطح مقاطع گوناگون با کاربری کابل برق و کابل کنترل وجود دارد. کابل NYCYRY و N2XCYRY به صورت تک، دو، سه، سه و نیم، چهار، پنج، نه، ده، دوازده، شانزده، نوزده، بیست و چهار، سی، چهل و شصت رشته قابل تولید است.

در بیان سایز کابل شیلد دار و زر دار، سطح مقطع مجموع رشته های شیلد به صورت عددی بعد از یک ممیز درج میگردد؛ مثلاً:

تک رشته مانند 6/6×1
2 رشته مثل 1.5/1.5×2
3 رشته شبیه 10/10×3
3.5 رشته مثل 70/70+120×3
کابل 4 رشته مانند 4/4×4
5 رشته شبیه 2.5/2.5×5
9 رشته مثل 1.5/2.5×9
19 رشته مانند 1.5/4×19
مفهوم اعداد مربوط به سایز این کابلها به ترتیب از چپ به راست عبارتست از:

• تعداد رشته های کابل
• سطح مقطع هادی (ها) به میلیمتر مربع
• سطح مقطع مجموع سیمهای مسی هم محور (عدد آخر بعد از ممیز)
  بر این اساس کابل 2.5/2.5×4 یعنی کابلی که دارای 4 رشته هادی با سطح مقطع 2.5 میلیمتر مربع است و سیمهای مسی شیلد در کنار هم نیز سطح مقطع 2.5 میلیمتر مربع خواهند داشت.
