شرکت کالاک نمایندگی رسمی فروش کابل قدرت ضد حریق LSZH افشار نژاد

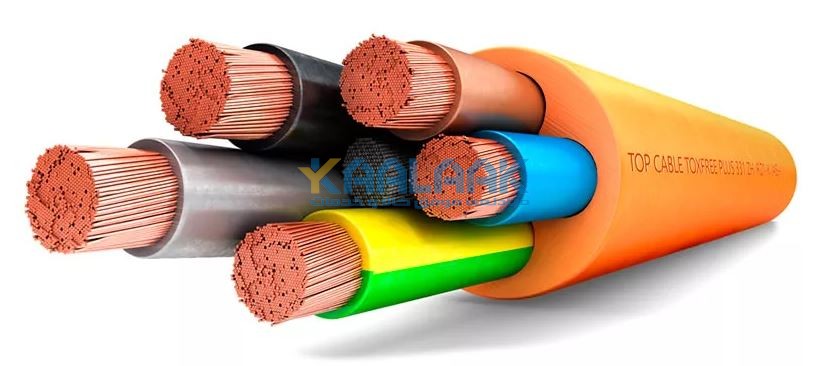

کابل قدرت ضد حریق LSZH افشار نژاد چیست ؟

کابل ضد حریق هالوژن فری LSZH (Low-smoke zero halogen) با کابل LSHF (Low-Smoke Halogen Free) یکی می باشند و فقط اسم گذاری آنها متفاوت است. کابل قدرت ضد حریق LSZH افشار نژاد دارای هادی مسی، جنس عایق PVC و روکش بیرونی ترموپلاستیک بدون هالوژن (LSOH) دارد. اسم دیگر این نوع کابل نسوز می باشد.

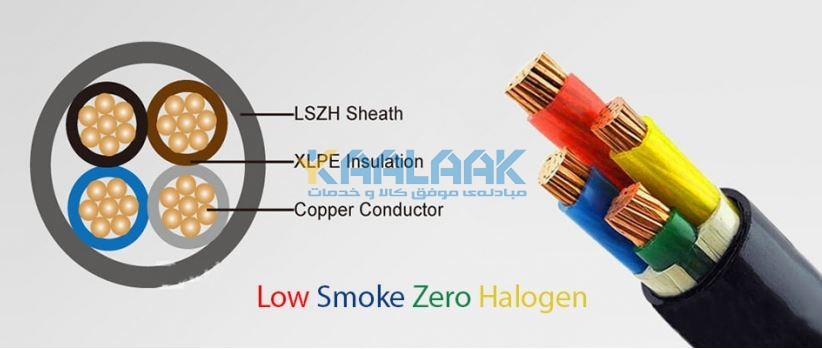

ساختمان کابل قدرت ضد حریق از داخل به بیرون

• Cu / MGT / XLPE / LSHF
• هادی مس کلاس ۲ مطابق IEC 60228
•  نوار میکا
•  عایق XLPE
• فیلر : مواد بدون هالوژن
• روکش : مواد بدون هالوژن و دیر گداز

مشخصات فنی کابل قدرت ضد حریق

• کابل قدرت مطابق استاندارد IEC 60502-1 , IEC 60331
•  دامنه حرارتی:
  • در حالت نصب تا C°-5
  • حداکثر دمای هادی C°+90
  • حداکثر دمای اتصال کوتاه C°+250
•  ولتاژ نامی: U0/U=0.6/1 KV
•  تست ولتاژ: 4KV a.c. 50Hz

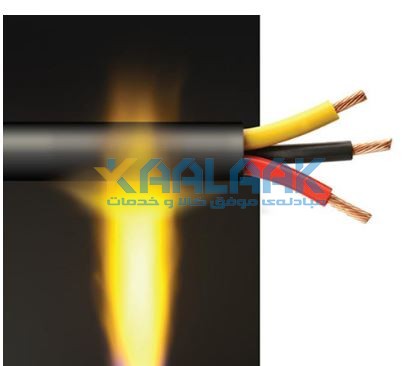

تفاوت کابل قدرت ضد حریق با کابل معمولی PVC چیست؟

• کابل مقاوم در برابر آتش یا همان کابل ضد حریق به این معنا نیست که در آتش نمی سوزد. بلکه در آتش می سوزند ولی مواد سمی و دود زا نسبت به کابل های معمولی کمتر تولید می کنند. در کابل های معمولی روکش PVC و سایر اجزای کابل در هنگام سوختن مواد شیمیایی از جمله HCl تولید می کند که بسیار سمی می باشد. علاوه بر این، گاز هیدروژن کلراید در ترکیب با آب، تولید اسید هیدروکلریک می کند. این مایع بسیار سمی و خورنده می باشد. در کابل های معمولی که از روکش PVC استفاده می شود در حدود ٪30 از ضایعات در هنگام سوختن گاز HCl می باشد. در کابل های ضد حریق از مواد ترموپلاستیکی به عنوان روکش استفاده می شود که مواد هالوژنی و اسید های خورنده در هنگام آتش سوزی تولید نمی کند و همچنین در هنگام آتش سوزی این مواد مقدار کمی دود تولید کرده بنابراین موجب کاهش احتمال گسترش آتش سوزی می شوند. این موارد موجب افزایش شانس افراد برای فرار از محل آتش سوزی شده و میزان خطر را برای آتش نشانان در محیط کاهش می دهد. به همین دلیل به کابل های ضد حریق کابل نسور هالوژن فری نیز گفته می شود.
• شعاع انحنا در تخمگذار
  برای بهبود بیشتر عملکرد الکتریکی و قدرت مکانیکی کابل و اطمینان از کیفیت انتقال بهتر انرژی، شعاع خمشی کابل LSZH در طول ساخت و ساز تخمگذار بزرگتر از کابل معمولی است.
• استحکام این نوع کابل های کششی بیشتر از سیم های PVC معمولی است.

• دوام بالاتر (-30 ° C ~ 105 ° C). انعطاف پذیری بیشتر (سختی 80-90)؛

• هنگام سوزاندن دود سیاه سمی تولید نمی شود (مقدار کمی دود سفید تولید می کند).

• دارای مقاومت با حجم بالایی است: سیم پی وی سی به طور کلی 1012 ~ 1015Ω / cm3 است، کابل بدون هالوژن کم دود بیش از 1016Ω / cm3 است.

• مقاومت فشاری بالایی دارد: کابل پی وی سی به طور کلی دارای مقاومت 10 کیلو ولت یا بیشتر است و کابل های هالوژن فری بدون دود تا 15 کیلو ولت مقاومت است.

• کابل بدون هالوژن خاصیت ارتجاعی و ویسکوزیته خوبی دارند.

قبل از آتش سوزی

بعد از آتش سوزی

کابل LSZH را می توان کابل حفاظت از محیط زیست نامید. این مناسب برای ولتاژ نامی 450/750 ولت و کمتر با الزامات ایمنی بالا و حفاظت از محیط زیست مکان است. به عنوان مثال، مناسب برای ساختمان های بلند،  مترو، فرودگاه ها، بیمارستان ها، کتابخانه های بزرگ، سالن های ورزشی، مدارس، مراکز خرید و دیگر مکان های شلوغ .

تمام یا بخشی از غلاف کابل LSZH، پوشش، پوسته بیرونی و مواد کمکی (آشت و لایه) از مواد بازدارنده اشتعال پلی اتیلن تشکیل شده است.

هنگامی که یک کابل معمولی می سوزد، مقدار زیادی دود و گازهای اسیدی هالوژنه آزاد می شود. گاز اسید هالوژن باعث آسیب خوردگی به تجهیزات الکتریکی اطراف می شود. همچنین تأثیر نامطلوبی بر امدادگران خواهد داشت و در صورت وقوع آتش سوزی برای امدادرسانی مفید نخواهد بود، که به نوبه خود منجر به آسیب ثانویه جدی تری خواهد شد.با این وجود، کابل‌های بدون هالوژن کم دود از مواد پلی اتیلن بدون هالوژن مقاوم در برابر شعله برای تمام یا بخشی از ژاکت بیرونی و مواد تکمیلی ساخته می‌شوند. این باعث می‌شود که نه تنها در برابر آتش مقاوم‌ تر باشد، بلکه در هنگام سوختن از گازهای اسیدی هالوژنه نیز آزاد باشد.

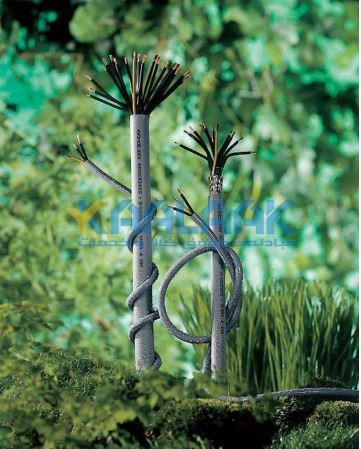

انواع کابل هالوژن فری

• Low Smoke, Zero Halogen) LS0H) دود کم، هالوژن صفر

• Low Smoke, Non-Halogen) LSNH) کم دود، غیر هالوژن

• Non-Halogen, Flame Retardant) NHFR) غیر هالوژن، بازدارنده شعله

• Halogen Free, Flame Retardant) HFFR) بدون هالوژن، بازدارنده شعله

• Low Smoke, Zero Halogen) LSZH) دود کم، هالوژن صفر

• Low Smoke, Halogen Free) LSHF) کم دود، بدون هالوژن

• Low Smoke, Fire Retardant, Zero Halogen) LSFRZH) دود کم، ضد حریق، هالوژن صفر

• Fire Retardant, Zero Halogen) FRZH) بازدارنده آتش، هالوژن صفر

تفاوت کم دود و صفر هالوژن چیست؟

• دود کم (Low Smoke)

نشان می دهد که کابل در صورت آتش سوزی دود سیاه سنگینی از خود ساطع نمی کند. در صورت آتش سوزی فقط دود خاکستری نازک ساطع می کند و دید کافی برای فرار باقی می گذارد، بنابراین آتش توسط آتش نشانی آسان تر کنترل می شود.

• صفر هالوژن (Zero Halogen)

نشان می دهد که هیچ ماده هالوژنی در کابل وجود ندارد. در صورت آتش‌سوزی، کابلی با «هالوژن صفر» همچنان ممکن است دود سیاه شدید ایجاد کند.

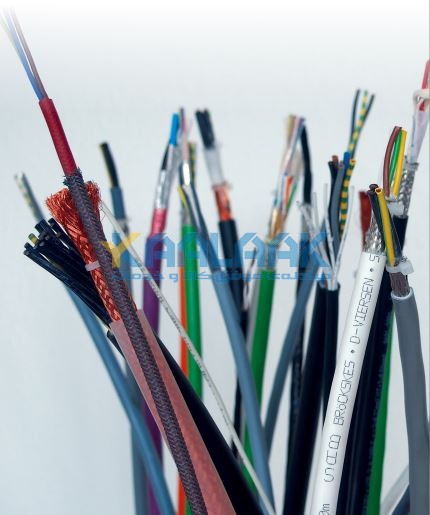

ویژگی های کابل  LSZH  چیست؟
استحکام کششی کابل های مقاوم در برابر شعله LSZH بیشتر از سیم ها و کابل های PVC است. در مورد کابل های پی وی سی، استحکام کششی 1.05 کیلو گیگ فات بر میلی متر مربع است. در حالی که، استحکام کششی کابل های بدون هالوژن کم دود بیشتر از 1.2 کیلو گیگ فات بر میلی متر مربع است.

کابل LSZH سازگاری خوبی با آب و هوا دارد، می تواند در دمای -30 درجه سانتیگراد تا 105 درجه سانتیگراد مقاومت کند. علاوه بر این، به دلیل سختی، انعطاف پذیری عالی دارد. 80 a 90. کابل های LSZH مقاومت حجم بالایی دارند. Y 1012 در 1015ω/cm3 برای کابل های PVC و بیش از 1016ω/cm3 برای کابل های بدون هالوژن کم دود است.

کابل های LSZH  مقاومت خوبی در برابر کشش بالای کابل دارند. آنها می توانند ولتاژهای بیشتر از 15 کیلو ولت را تحمل کنند.

همچنین خاصیت ارتجاعی و چسبندگی خوبی دارند.

کابل  LSZH  چه کاربردهایی دارد؟

کابل های LSZH  ( کابل های هالوژن کم دود صفر)  در کاربردهای نظامی، هواپیما (به عنوان مثال در کابین خلبان)، راه آهن و دریایی مانند زیردریایی ها وکشتی ها ، در واگن های قطار در سراسر تونل ها و شبکه های ریلی زیرزمینی، در اتومبیل ها استفاده می شوند. محبوبیت بیشتری پیدا می کنند. این به این دلیل است که در این مناطق اغلب  تهویه در صورت آتش سوزی دشوار است.

علاوه بر این، مواد بدون هالوژن کم دود نیز به طور گسترده در تونل های زیرزمینی فشار بالا یا خطوط علامت گذاری مسیر در سیستم راه آهن استفاده می شود. هنگام استفاده از آنها، احتمال تجمع گازهای مضر در صورت آتش سوزی را کاهش می دهد. در صورت آتش سوزی، ژاکت کابل LSZH  به محافظت از پرسنل در برابر شعله، دود و گازهای مضر ساطع شده کمک می کند.

مزایای  کابل  LSZH

•  عاری از هالوژن

کابل های هالوژن کم دود صفر با عایق، پوشش و مواد ویژه سازگار با محیط زیست ساخته شده اند. این بدان معنی است که نه تنها خواص الکتریکی و فیزیکی-مکانیکی خوبی دارد، بلکه از آلودگی ثانویه  توسط  گازهای سمی احتراق نیز جلوگیری می کند.

•  انتشار دود کم و سمیت کم

در این نوع کابل از مواد روکش جدید مخصوص استفاده می شود. بنابراین در هنگام تولید و استفاده از آن گاز سمی تولید نمی شود و محیط زیست را آلوده نمی کند. استفاده از کابل های کم دود و بدون هالوژن در مناطقی با نیازهای خاص و در جاهایی که تمرکز افراد زیاد است ضروری است.

•  سازگار با محیط زیست

عایق و غلاف کابل LSZH حاوی فلزات سنگین مضر برای انسان مانند سرب و کادمیوم نیست. و کابل بدون آلودگی خاک یا آب دفع می شود. نسبت به کابل های معمولی سازگارتر با محیط زیست است. بنابراین، به عنوان کابل سبز نیز شناخته می شود.

•  بازدارندگی شعله بالا

کابل های سبز می توانند نیازهای آتش سوزی بالای ساختمان ها را برآورده کنند. سیم ها و کابل های LSZH به راحتی قابل احتراق نیستند و از گسترش آتش سوزی و گسترش بلایا جلوگیری می کنند. بخصوص در ساختمان های مرتفع استفاده از کابل های LSZH می تواند زمان نجات را افزایش داده و خطر گازهای مضر برای افراد را کاهش دهد.

معایب  کابل های  LSZH
معایب کابل هالوژن کم دود صفر عمدتا قیمت و محبوبیت استفاده است. اگرچه کابل های LSZH سازگار با محیط زیست هستند، مواد اولیه و هزینه های فنی آن گران تر از کابل های PVC  معمولی است. علاوه بر این، به دلیل هدایت الکتریکی عالی، خواص مکانیکی و برخی دیگر از خواص ویژه سیم های معمولی، کابل های LSZH نمی توانند به طور کامل جایگزین کابل های معمولی شوند. با این وجود، با افزایش الزامات محیطی و پیشرفت فناوری، کابل‌های LSZH به شدت توسعه خواهند یافت.

مواد بدون هالوژنی که می توان از آنها برای کابل ها ی هالوژن فری استفاده کرد

• پلی اتیلن (PE)

دارای خواص الکتریکی خوبی است، به این معنی که این ماده مصنوعی اثر عایق خوبی دارد. این ماده انعطاف پذیری خاصی ندارد، اما بسته به چگالی مولکولی می توان آن را انعطاف پذیرتر کرد. هنگامی که چگالی بالا باشد، پلی اتیلن یک ماده سفت است اما قوی تر و سخت تر از PP است. در برابر رطوبت مقاوم است و در برابر دماهای پایین و پیری مقاوم است.

• پلی پروپیلن (PP)

از بسیاری جهات شبیه PE است، به ویژه از نظر خواص الکتریکی. PP سخت است اما انعطاف پذیرتر از PE است، به خصوص زمانی که با اتیلن ترکیب شود. PP در بیشتر موارد به عنوان ماده عایق استفاده می شود. این ماده سخت تر از پلی اتیلن است، به طوری که می توان لایه عایق نازک تری را اعمال کرد.

تفاوت کابل هالوژن فری LSZH با کابل N2XH

کابل هالوزن فری LSZH تقریبا 1/5 برابر گرانتر از کابل N2XH می باشد.
