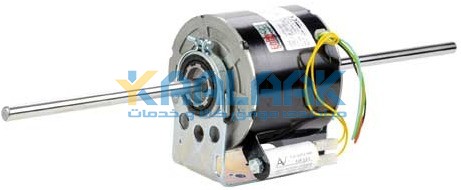

الکتروموتور فن کوئل

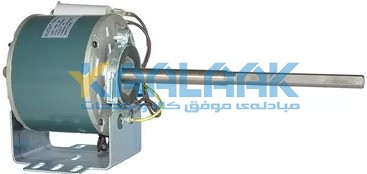

الکتروموتور فن کوئل(Fan Coil Motor)، موتور الکتریکی کوچکی است که وظیفه به گردش درآوردن فن در سیستم‌های فن کوئل را بر عهده دارد. این سیستم‌ها در انواع تهویه مطبوع (HVAC) مانند سرمایش و گرمایش فضاهای خانگی، تجاری و اداری به کار می‌روند. وظیفه اصلی این موتور، انتقال هوا از روی کویل (مبدل حرارتی) برای گرمایش یا سرمایش فضا است.

ساختار و اجزا الکتروموتور فن کوئل

موتورهای فن کویل الکتروژن از نوع PSC (خازن دائم شکافدار) با عایق کلاس B و بلبرینگ‌های مادام‌العمر هستند. ساختار کلی شامل:

• استاتور و روتور با ورق‌های سیلیکونی پانچ‌شده
• سیم‌پیچ مسی یا آلومینیومی
• خازن راه‌انداز/کارکرد
• شفت فولادی - تک شفت یا دو شفت
• بدنه تهویه‌دار یا محصور با قابلیت نصب در قاب U شکل روی سینی گالوانیزه

عملکرد و مکانیزم کاری الکتروموتور فن کوئل

با تأمین برق تک‌فاز، خازن موجب راه‌اندازی روتور می‌شود و چرخش شفت فن را به حرکت در می‌آورد. فن، هوا را از روی کویل عبور داده و به داخل اتاق هدایت می‌کند. برخی مدل‌ها مجهز به ترموگارد (محافظ حرارتی) برای جلوگیری از سوختن موتور در اثر مصرف نادرست هستند.

انواع الکتروموتور فن کوئل

• موتورهای PSC: ساده، ارزان، با راندمان کمتر
• موتورهای ECM: دارای کموتاسیون الکترونیکی، با راندمان بالا، کنترل سرعت متغیر، عمر طولانی و مصرف انرژی کمتر

تفاوت موتورهای AC، DC و EC

• AC: ارزان و رایج، اما راندمان پایین‌تر
• DC: کنترل‌پذیرتر، راندمان بالاتر، ولی با عمر محدودتر به دلیل برس
• EC: ترکیبی از مزایای AC و DC، بدون برس، بسیار کارآمد و با قابلیت کنترل دقیق سرعت و فشار

مزایا الکتروموتور فن کوئل

• راندمان بالا (ویژه موتورهای EC)
• مصرف انرژی بهینه
• طول عمر بالا (بلبرینگ‌های آب‌بندی شده)
• نصب آسان در قاب‌های U شکل
• تنوع در توان، سرعت، اندازه شفت و نوع پایه

معایب الکتروموتور فن کوئل

• حساسیت بالا به نوسانات برق در موتورهای PSC
• قیمت بالاتر موتورهای ECM/EC نسبت به PSC
• نیاز به تعویض بلبرینگ یا شفت در طول زمان در صورت آلودگی یا بارگذاری بیش از حد

نکات مهم در خرید موتور فن کوئل

• توان واقعی موتور (تفاوت بین Wr و Wa)
• ولتاژ سازگار (معمولاً 230 ولت / 50 هرتز)
• سرعت چرخش (RPM) و کنترل‌پذیری آن
• قطر و طول شفت متناسب با محفظه فن
• ارتفاع و عرض پایه
• قابلیت بالانس دقیق و بدون لرزش

دلایل انتخاب محصولات الکتروژن

• کیفیت ساخت بالا مطابق با استانداردهای جهانی
• استفاده از مواد اولیه مرغوب در هسته، سیم‌پیچی و بلبرینگ‌ها
• تنوع در مدل‌ها با توان 20 تا 50 وات و قطب‌های مختلف
• خدمات پس از فروش مناسب و تأمین قطعات یدکی

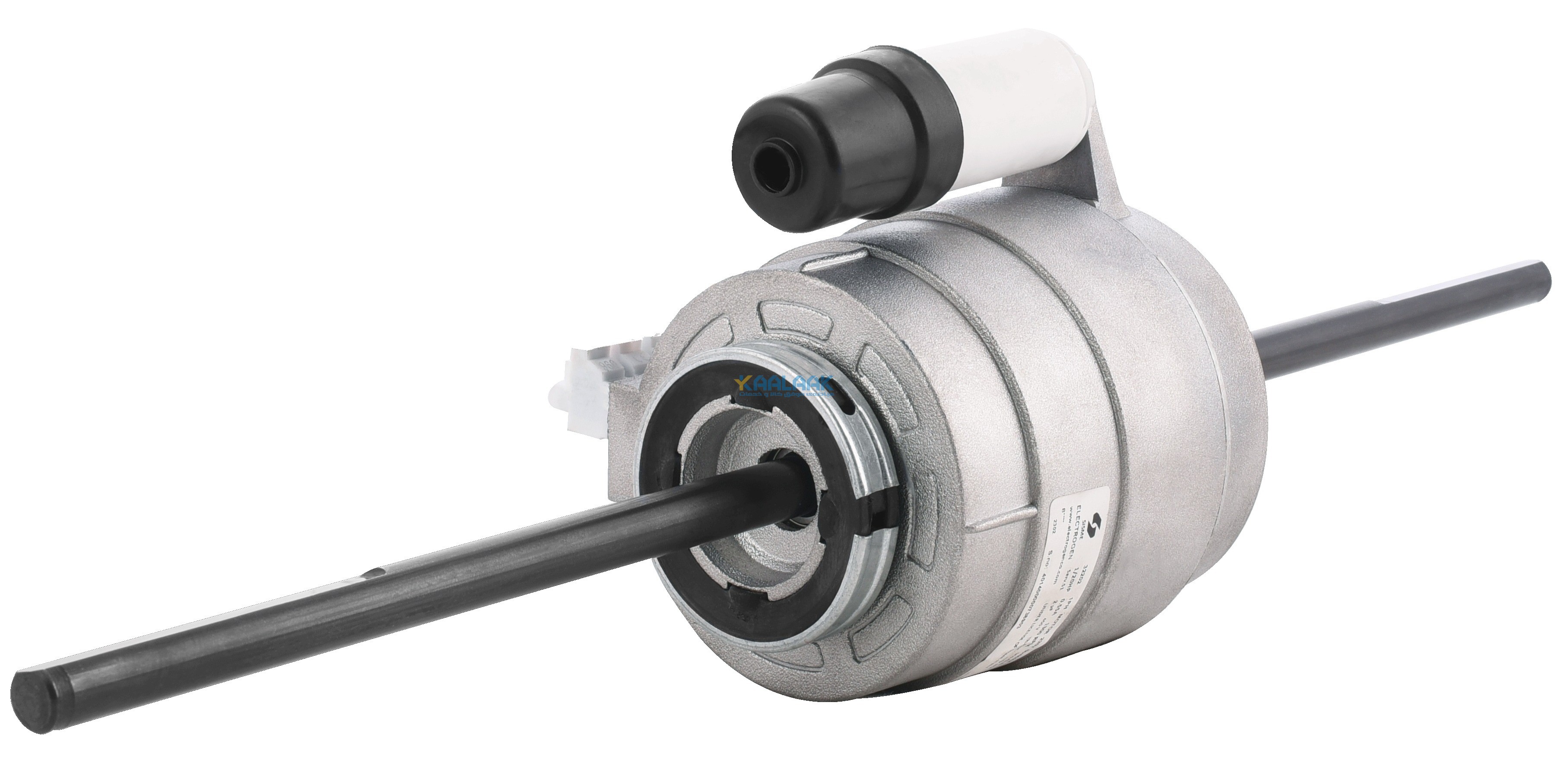

الکتروموتور فن کوئل دو سر شفت الکتروژن

نکات نصب و استفاده

• موتور باید در موقعیت درست قرار گیرد تا لرزش نداشته باشد
• از اتصال هم‌زمان چند سرعت خودداری شود
• در صورت اختلاف جزئی در ابعاد، پایه موتور را می‌توان خم یا تعویض کرد
• بررسی منظم فن‌ها برای جلوگیری از آلودگی و بار اضافی روی موتور

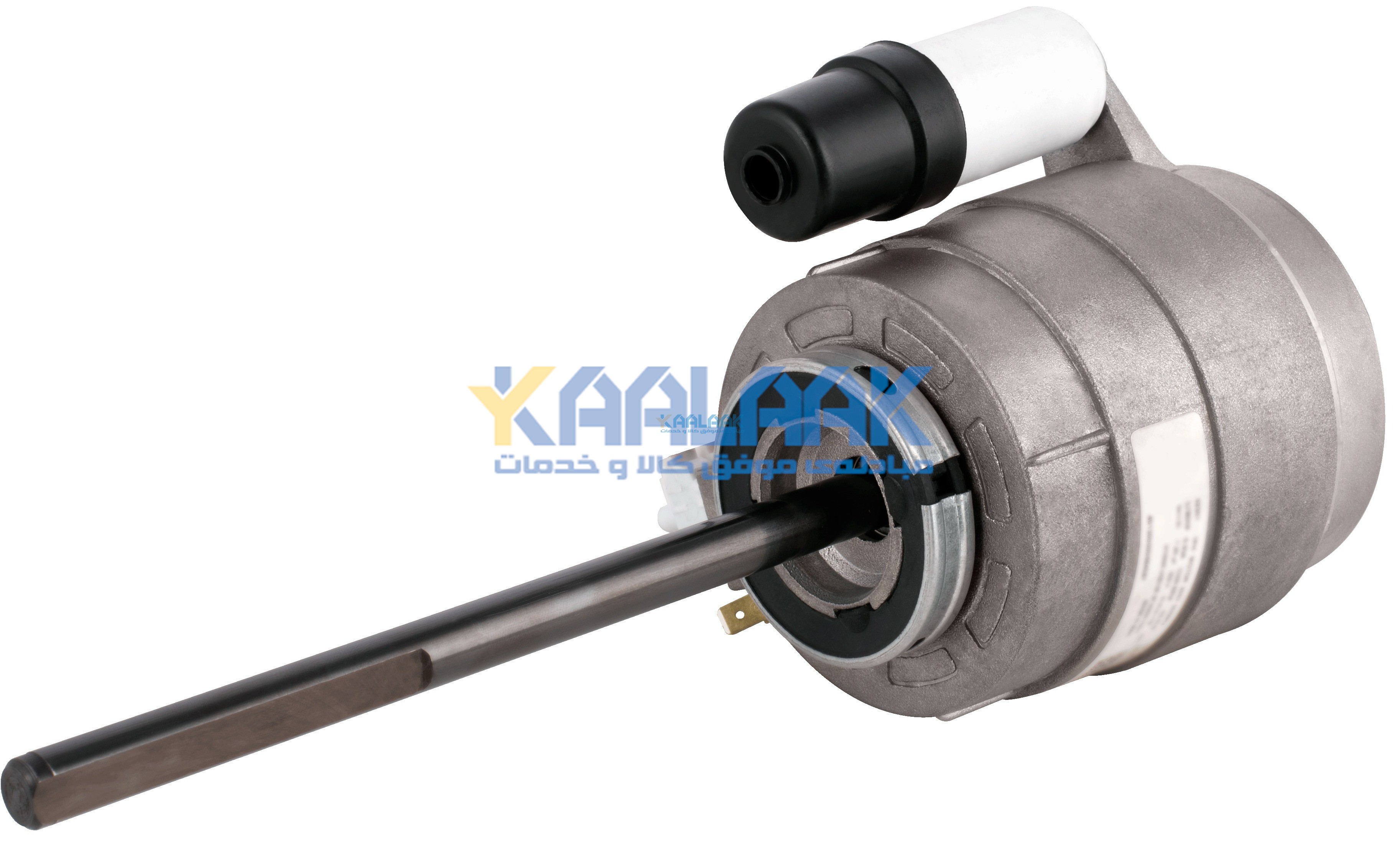

الکتروموتور فن کوئل یک سر شفت الکتروژن

مشخصات فنی الکتروموتورهای فن کوئل الکتروژن

• ولتاژ کاری: 230V / 50Hz (تک‌فاز)
• نوع خنک‌کاری: هوایی، تهویه‌دار یا محصور
• کلاس عایق: B
• کلاس حفاظتی: IP20
• نوع یاتاقان: معمولا بلبرینگ آب‌بندی شده مادام‌العمر
• توان خروجی: از 1/30 تا 1/16اسب بخار
• گزینه‌های تک‌شفت و دوشفت
• ترموگارد حرارتی در برخی مدل‌ها

جمع‌بندی

الکتروموتورهای فن کوئل الکتروژن، انتخابی مناسب برای سیستم‌های HVAC به شمار می‌روند. این موتورها با ویژگی‌هایی همچون عملکرد بی‌صدا، طول عمر بالا، راندمان بالا، و تنوع در مشخصات، پاسخ‌گوی نیازهای مختلف صنعتی، تجاری و مسکونی هستند.

شما میتوانید با تماس با کارشناسان کالاک خریدی مطمئن و به صرفه داشته و از پشتیبانی مهندسی و خدمات پس از فروش این محصول بهره ببرید.
