سیکلوسایزر دستگاهی است که برای جداسازی اندازه ذرات به کار میرود و عملکرد آن بر اساس قانون استوکس و اصول سیکلون هیدرولیک است.
سیکلوسایزر(Cyclosizer) دستگاهی است که برای جداسازی اندازه ذرات به کار میرود و عملکرد آن بر اساس قانون استوکس و اصول سیکلون هیدرولیک است. این دستگاه آزمایشگاهی پیشرفته برای اندازهگیری و طبقهبندی ذرات ریز (زیر الک 38 میکرون) در صنایع مختلف مانند معدنی، سرامیک، متالورژی و زمینشناسی استفاده میشود. همچنین، برای آنالیز توزیع اندازه ذرات در محیطهای مایع طراحی شده است.
اصل جداسازی
سیکلوسایزر از سرعت تهنشینی ذرات در یک سیال برای طبقهبندی آنها بر اساس اندازه استفاده میکند. طبق قانون استوکس، سرعت تهنشینی یک ذره تحت تأثیر اندازه، شکل، چگالی و همچنین ویسکوزیته سیال است.
طراحی سیکلون هیدرولیک
دستگاه معمولاً از ساختار سیکلونی استفاده میکند که در آن نیروی گریز از مرکز ناشی از جریان سیال در حال چرخش، به جداسازی ذرات بر اساس اندازه آنها کمک میکند.
قانون استوکس و حرکت ذرات
قانون استوکس حرکت ذرات کروی در یک سیال چسبناک را توصیف میکند و برای درک رسوب و تهنشینی ذرات تحت تأثیر گرانش مفید است. این قانون رابطهای است که سرعت سقوط آزاد ذره را تعیین میکند و به قطر معادل استوکس نیز اشاره دارد. بهویژه برای ذرات غیر کروی، سرعت سقوط آزاد تحت تأثیر شکل ذره قرار میگیرد، اما میتوان آن را با استفاده از معادله استوکس اصلاح کرد.
قطر معادل استوکس
قطر معادل استوکس، که به آن قطر استوکس یا قطر رسوب نیز گفته میشود، به معنی قطری است که ذره با ویژگیهای خاص خود (چگالی، شکل) میتواند معادل با ذرات کروی سقوط کند. در Cyclosiser، ذرات با نرخ تهنشینی مشابه در یک محدوده مشخص جمعآوری میشوند. این نرخ تهنشینی برای ذرات با چگالی یکسان بهطور مشابه در یک محدوده خاص قرار میگیرد.

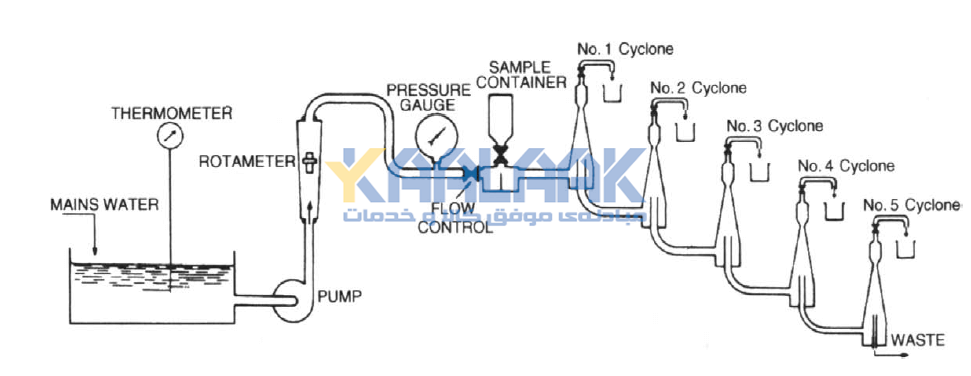

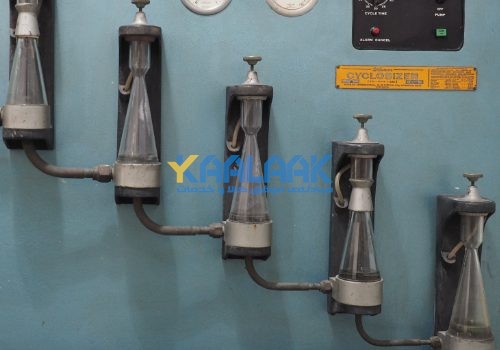

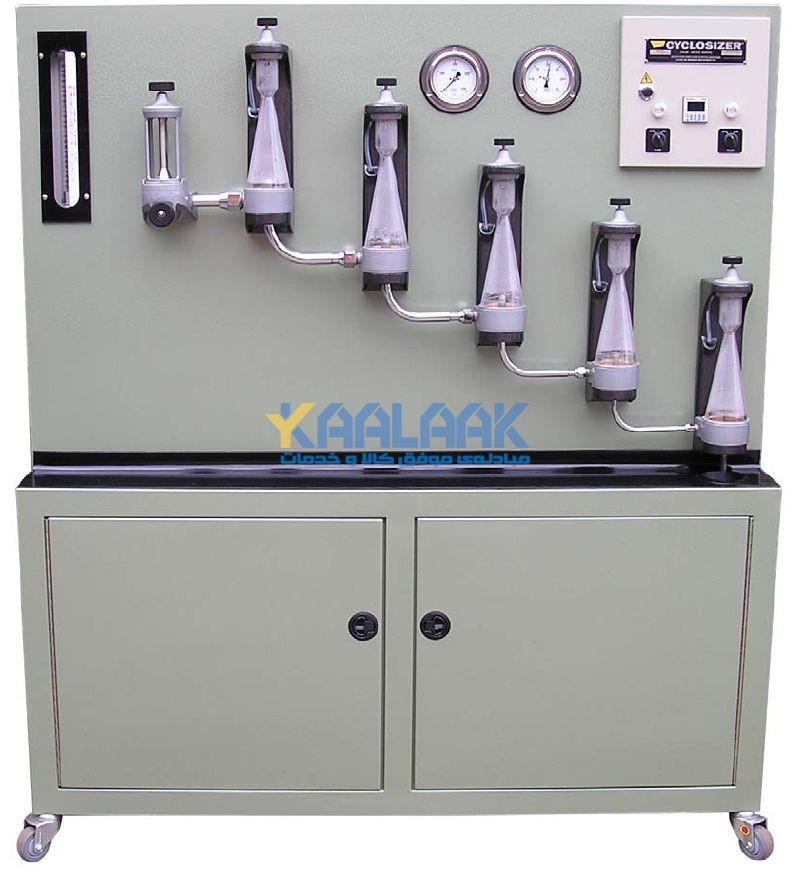

سیکلوسایزر از پنج واحد سیکلون تشکیل شده است که بهصورت متوالی در یک سری قرار گرفتهاند، بهطوری که سرریز هر واحد، ورودی واحد بعدی است. در این دستگاه، واحدهای منفرد در مقایسه با ترتیبات سیکلونهای معمولی بهصورت معکوس قرار دارند و در رأس هر یک یک محفظه تخلیه وجود دارد که تخلیه ذرات را بهطور مؤثر بسته نگه میدارد. آب با سرعت کنترلشده از طریق واحدها پمپ میشود و یک نمونه وزنشده از جامدات قبل از ورود به سیکلونها معرفی میشود.
سیکلوسایزر طوری طراحی شده است که اندازههای جداسازی خاصی در محدودهای از متغیرهای عملیاتی مانند سرعت جریان آب، دمای آب، چگالی ذرات و زمان شستشو دارد. ورود ممایسی مایع به سیکلونها باعث میشود که سیال شروع به چرخش کند، بهطوری که بخشی از مایع همراه با ذراتی که سریعتر تهنشین میشوند، به محفظه رأس وارد میشود. در حالی که مایع با ذرات تهنشینکننده کندتر از طریق خروجی گرداب به سیکلون بعدی منتقل میشود.
در هر سیکلون، با کاهش تدریجی در ناحیه ورودی و قطر خروجی گرداب، سرعت ورودی افزایش یافته و نیروهای گریز از مرکز داخل سیکلون تقویت میشوند. این تغییرات منجر به کاهش تدریجی در اندازه ذراتی میشود که میتوانند از یک سیکلون عبور کنند، بهطور کلی باعث میشود که اندازه ذرات جداسازی در هر سیکلون کوچکتر شود.
سیکلوسایزر در واقع یک آبگیر است که بهطور خاص به نیروهای ایجاد شده توسط سرعت نسبی ذره و سیال شستشو دهنده وابسته است. با این حال، عملکرد آن با شستشوی معمولی متفاوت است زیرا فرآیند شستشو در یک سیکلون هیدرولیک انجام میشود که در آن سیال در حال چرخش است و نیروهای گریز از مرکز بسیار قویتر از نیروهای ناشی از گرانش بر ذرات وارد میشود.
الگوهای جریان در داخل سیکلونها بسیار پایدار هستند و تغییرات در شرایط محیطی تأثیر زیادی بر آنها ندارد، برخلاف روشهای مرسوم شستشو که در آنها شرایط محیطی تأثیر زیادی دارند. همچنین، نیروهای برشی بالا که در داخل سیکلون ایجاد میشود، به غلبه بر تمایل ذرات ریز به لختهشدن کمک میکند و به این ترتیب، پراکندگی ذرات بهطور عالی تضمین میشود. نتیجهگیری کلی این است که برای زمان شستشوی نسبتاً کوتاه، Cyclosiser قادر است آنالیزهای دقیق و قابلتکرار در محدوده سابغربال ارائه دهد.
محفظه نمونه
فرآوری مواد معدنی: برای طبقه بندی و جداسازی ذرات مختلف معدنی در دوغاب استفاده می شود.
مهندسی محیط زیست: برای جداسازی رسوب در فرآیندهای تصفیه آب.
داروها: در فرآیندهای فرمولاسیون برای اطمینان از اندازه ذرات یکنواخت.
صنعت سرامیک: کنترل کیفیت مواد اولیه و محصولات نهایی با بررسی توزیع اندازه ذرات.
صنعت رنگسازی: بررسی و کنترل کیفیت رنگها و پوششها از نظر اندازه ذرات.
دستگاه سیکلوسایزر با بهرهگیری از اصول قانون استوکس و طراحی سیکلونهای هیدرولیکی، ابزاری پیشرفته و دقیق برای جداسازی و طبقهبندی ذرات بسیار ریز در محیطهای مایع است. این دستگاه با ایجاد جریان چرخشی قوی و اعمال نیروی گریز از مرکز، امکان تفکیک ذرات بر اساس سرعت تهنشینی و اندازه معادل استوکسی را فراهم میکند. دقت بالا، قابلیت تنظیم سرعت جریان و دمای آب، و پایداری عملکرد تحت شرایط مختلف محیطی، سیکلوسایزر را به یک ابزار قابل اعتماد برای صنایع معدنی، سرامیک، داروسازی، رنگسازی و مهندسی محیط زیست تبدیل کرده است.
با توجه به قابلیت تکرارپذیری بالا و فرآیند کنترلشده جداسازی، سیکلوسایزر میتواند توزیع اندازه ذرات را با کیفیت و دقتی بینظیر اندازهگیری کند. همچنین امکان تحلیل دقیق ذرات زیر الک ۳۸ میکرون بدون نیاز به مداخلات پیچیده مکانیکی یا تغییرات زیاد در شرایط محیطی، از دیگر مزایای مهم این دستگاه است. این ویژگیها باعث شده که سیکلوسایزر به یک ابزار ضروری در آزمایشگاههای تحقیقاتی و فرآیندی تبدیل شود و نقش مهمی در بهبود کنترل کیفیت و توسعه محصولات در صنایع گوناگون ایفا کند.
