کوپلینگ و قطعات لاستیکی آن

کوپلینگ چیست؟

کوپلینگ (Coupling) قطعه‌ای مکانیکی است که برای اتصال دو شافت به یکدیگر جهت انتقال گشتاور و قدرت مورد استفاده قرار می‌گیرد. این قطعه در سیستم‌های انتقال نیرو به کار می‌رود و به‌طور معمول در حین بهره‌برداری، اجازه جدا شدن شافت‌ها از یکدیگر را نمی‌دهد. کوپلینگ‌ها در مواردی که نیاز به انتقال نیرو از یک بخش به بخش دیگر باشد، استفاده می‌شوند. یکی از مهم‌ترین ویژگی‌های کوپلینگ‌ها، جذب ضربات ناگهانی و کاهش ارتعاشات در سیستم‌های مکانیکی است. این ویژگی باعث افزایش عمر تجهیزات و کاهش صدا و لرزش در ماشین‌آلات می‌شود.

کوپلینگ‌های انعطاف‌پذیر (Flexible Couplings)

کوپلینگ‌های انعطاف‌پذیر علاوه بر انتقال گشتاور، توانایی جبران عدم هم‌راستایی تا 3 درجه را نیز دارند. این نوع کوپلینگ‌ها به گونه‌ای طراحی شده‌اند که می‌توانند ناهماهنگی‌های محوری، شعاعی و زاویه‌ای بین دو محور را تحمل کنند، بدون اینکه لغزش یا کاهش کارایی در انتقال گشتاور ایجاد شود.

کوپلینگ‌های انعطاف‌پذیر بر اساس نحوه جبران ناهماهنگی‌ها، به دو دسته کلی تقسیم می‌شوند:

1. کوپلینگ‌هایی که بر اساس انعطاف‌پذیری اجزاء خود عمل می‌کنند (با استفاده از قطعات لاستیکی، فنری یا الاستومری).
2. کوپلینگ‌هایی که بر اساس حرکت کشویی اجزاء خود کار می‌کنند (با کمک اتصالات مکانیکی خاص).

مزایای کوپلینگ‌های لاستیکی

• عدم نیاز به روانکاری: بر خلاف کوپلینگ‌های فلزی، کوپلینگ‌های لاستیکی نیازی به روغن‌کاری و نگهداری مداوم ندارند، که این موضوع باعث کاهش هزینه‌های تعمیر و نگهداری می‌شود.
• کاهش ارتعاشات و نویز : مواد الاستیکی مورد استفاده در این کوپلینگ‌ها، ضربات مکانیکی را جذب کرده و موجب کاهش لرزش و صدای تجهیزات می‌شوند.
• صرفه‌جویی اقتصادی: قیمت این کوپلینگ‌ها نسبت به مدل‌های تمام فلزی پایین‌تر است و باعث کاهش هزینه‌های تعمیر و جایگزینی قطعات می‌شود.
• حفاظت از اجزای فلزی: مواد الاستیکی به گونه‌ای طراحی شده‌اند که در طول زمان فرسوده شوند، اما اجزای فلزی سیستم را از آسیب و استهلاک زودرس محافظت کنند.

محدودیت‌های کوپلینگ‌های لاستیکی

• حساسیت به مواد شیمیایی و دمای بالا: لاستیک‌های مورد استفاده در کوپلینگ‌ها ممکن است در برابر حرارت زیاد، مواد شیمیایی خورنده و آلودگی‌های محیطی دچار آسیب شوند.
• ابعاد بزرگ‌تر نسبت به برخی کوپلینگ‌های دیگر: برخی مدل‌های کوپلینگ‌های لاستیکی دارای قطر بیرونی زیادی هستند، که ممکن است استفاده از آن‌ها را در برخی مجموعه‌ها محدود کند.

انواع قطعات یدکی کوپلینگ‌های انعطاف‌پذیر و نقش آن‌ها

قطعات یدکی لاستیکی کوپلینگ‌های انعطاف‌پذیر از اجزای مهم این سیستم‌ها هستند که وظیفه کاهش ضربات، جذب لرزش و افزایش طول عمر کوپلینگ را بر عهده دارند. این قطعات به دلیل ماهیت مصرفی خود، نیاز به تعویض دوره‌ای دارند و استفاده از متریال مناسب در آن‌ها تأثیر مستقیمی بر عملکرد و دوام کوپلینگ دارد.

۱- لقمه‌ای KB لاستیکی کوپلینگ آرواره‌ای (KB Jaw Coupling Insert)

لقمه‌های لاستیکی که در کوپلینگ‌های KB به کار می‌روند، نقش مهمی در کاهش ضربه و شوک‌های مکانیکی دارند. این قطعات بین دو هاب فلزی قرار گرفته و وظیفه انتقال نرم گشتاور را بر عهده دارند.

ویژگی‌های لقمه لاستیکی KB

• ساخته شده از پلی‌یورتان برای مقاومت بیشتر در برابر سایش و پارگی.
•  استحکام کششی بالا و تحمل بارهای دینامیکی شدید.
•  مقاومت در برابر روغن، گریس و برخی مواد شیمیایی.
•  جذب ارتعاشات پیچشی و افزایش طول عمر تجهیزات.
• عدم نیاز به روانکاری و نگهداری کم‌هزینه.

۲- اسپایدر پروانه‌ای کوپلینگ آرواره‌ای (Spider Coupling Insert)

اسپایدر یا الاستومر پروانه‌ای، قطعه‌ای لاستیکی است که بین دو بخش فلزی کوپلینگ قرار گرفته و علاوه بر انتقال گشتاور، وظیفه جذب ضربه‌های ناشی از تغییرات ناگهانی در بار سیستم را دارد.

ویژگی‌های اسپایدر کوپلینگ

• جلوگیری از انتقال ارتعاشات بیش از حد به سیستم انتقال نیرو.
• تحمل ناهماهنگی‌های جزئی بین دو شفت.
• استفاده از مواد با درجه سختی مختلف (Shore A 80، 90، 98) بسته به میزان انعطاف‌پذیری موردنیاز.
• مقاومت در برابر حرارت و مواد شیمیایی در انواع خاص.

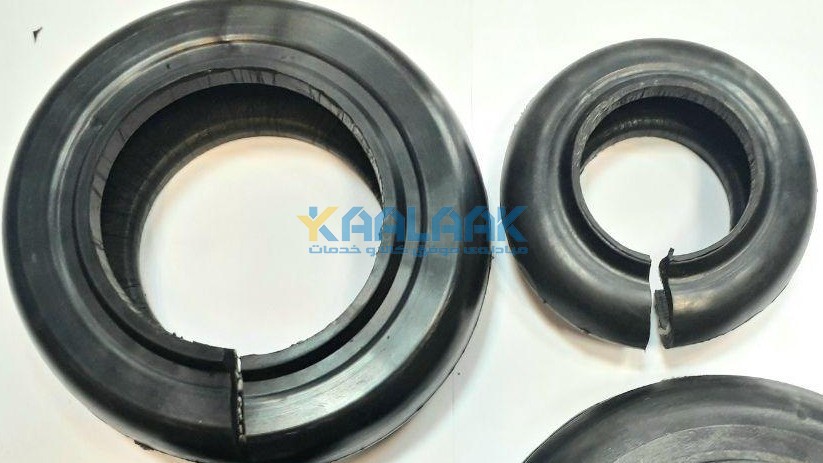

۳- تایر لاستیکی کوپلینگ تایری (Rubber tire Coupling Element)

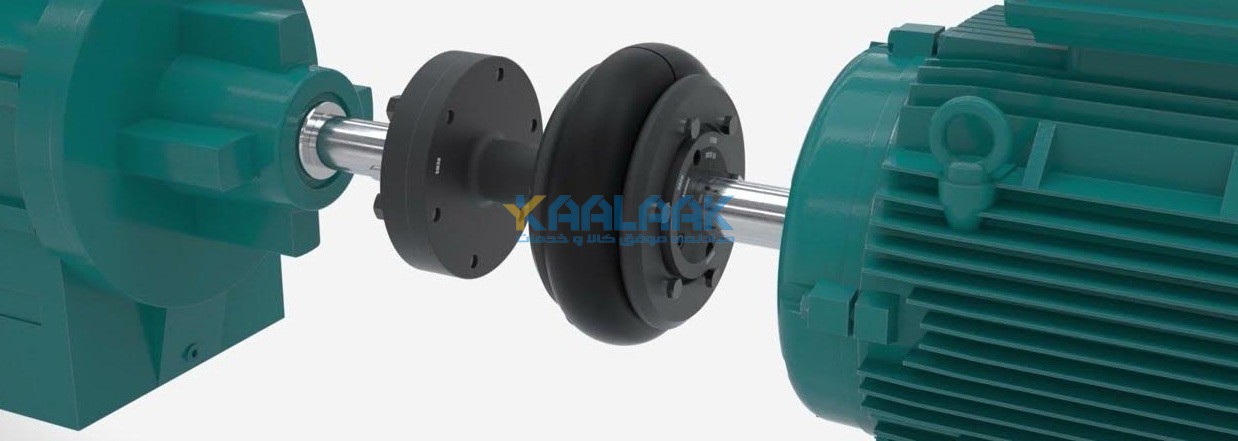

کوپلینگ‌های تایری از یک لاستیک حلقوی (مشابه تایر) تشکیل شده‌اند که بین دو هاب فلزی قرار می‌گیرد. این قطعات به دلیل انعطاف‌پذیری بالا، به طور گسترده در سیستم‌هایی که نیاز به کاهش ارتعاشات شدید و جبران عدم هم‌محوری زیاد دارند، مورد استفاده قرار می‌گیرند.

ویژگی‌های تایر کوپلینگ

• قابلیت جبران ناهماهنگی‌های محوری، زاویه‌ای و شعاعی.
• کاهش ارتعاشات پیچشی و شوک‌های مکانیکی.
• عملکرد بی‌صدا و کاهش نویز سیستم.
• قابلیت تعویض آسان بدون نیاز به جدا کردن هاب‌ها.
• مقاومت بالا در برابر ضربه و استهلاک.

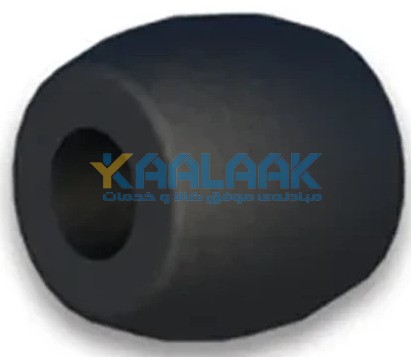

۴- بوش لاستیکی کوپلینگ میل پینی (Bush Pin Coupling Insert)

کوپلینگ‌های میل پینی که با نام کوپلینگ Rupex  نیز شناخته می‌شوند، برای انتقال گشتاورهای بالا و سرعت‌های زیاد طراحی شده‌اند. این کوپلینگ‌ها دارای پین‌های مخروطی و بوش‌های لاستیکی بشکه‌ای هستند که علاوه بر انتقال نیرو، باعث کاهش ارتعاشات و جلوگیری از ضربه‌های ناگهانی می‌شوند.

ویژگی‌های بوش لاستیکی کوپلینگ میل پینی:

• تحمل گشتاورهای بالا تا ۲۷۰,۰۰۰ نیوتن‌متر.
• امکان کار در سرعت‌های بالا بدون کاهش عملکرد.
• جذب شوک‌های ناشی از تغییرات بار سیستم.
• مقاومت در برابر سایش و فرسایش تحت فشار و بارهای دینامیکی.
• قابلیت تعویض آسان بوش‌های لاستیکی در صورت نیاز.

متریال‌های مورد استفاده در قطعات یدکی لاستیکی کوپلینگ‌ها

قطعات لاستیکی کوپلینگ‌ها از مواد مختلفی ساخته می‌شوند که هرکدام بسته به شرایط محیطی و نیاز سیستم، ویژگی‌های متفاوتی دارند:

• Natural Rubber (NR) – انعطاف‌پذیری بالا، جذب ضربه عالی، مناسب برای محیط‌های بدون مواد شیمیایی.
• Nitrile Butadiene Rubber (NBR) – مقاوم در برابر روغن و سوخت، مناسب برای پمپ‌های روغنی و سیستم‌های هیدرولیکی.
• Chloroprene Rubber (CR) - Neoprene – مقاوم در برابر مواد شیمیایی، گرما، روغن‌ها و شرایط محیطی سخت.
• Hydrogenated Nitrile Butadiene Rubber (HNBR) – مقاوم در برابر حرارت بالا، روغن‌های صنعتی و شرایط دمایی سخت.
• Ethylene Propylene Diene Monomer (EPDM) – مقاوم در برابر اسیدها، آب شور، شرایط جوی و دمای بالا.

چرا استفاده از قطعات یدکی باکیفیت در کوپلینگ اهمیت دارد؟

قطعات لاستیکی یدکی مستقیماً بر عملکرد، طول عمر و کاهش هزینه‌های نگهداری تجهیزات تأثیر دارند. استفاده از قطعات باکیفیت و متریال‌های مناسب باعث می‌شود:

•  سیستم انتقال نیرو نرم‌تر و بدون شوک‌های ناگهانی کار کند.
•  لرزش و نویز در دستگاه‌ها کاهش یابد.
•  استحلاک سایر اجزای مکانیکی به حداقل برسد.
•  هزینه‌های نگهداری و تعمیرات به دلیل افزایش عمر مفید کوپلینگ، کاهش یابد.
•  ایمنی سیستم در برابر شکست و خرابی قطعات افزایش یابد.

جمع‌بندی

قطعات یدکی لاستیکی مانند لقمه‌های کوپلینگ، اسپایدرها، تایرها و بوش‌های لاستیکی، بخش‌های حیاتی در کوپلینگ‌های انعطاف‌پذیر هستند که علاوه بر انتقال گشتاور، به بهبود عملکرد سیستم‌های مکانیکی نیز کمک می‌کنند. انتخاب متریال مناسب و انجام تعویض‌های دوره‌ای این قطعات، موجب افزایش عمر تجهیزات و کاهش هزینه‌های عملیاتی می‌شود.

 در هنگام خرید قطعات یدکی کوپلینگ، دقت به کیفیت، نوع متریال، شرایط کاری و برند سازنده بسیار مهم است تا بهترین عملکرد و طول عمر را برای سیستم‌های مکانیکی فراهم کند.
