مونوپمپ جز خانواده پمپ های با جابجایی مثبت میباشد. انتقال مواد با ویسکوزیته پایین و بالا، پمپاژ یکنواخت و سایش کم، دمونتاژ راحت، مجهز به الکتروموتور ضد جرقه
مونو پمپ ها (Progressive Cavity Pump- Drum Pump) کار انتقال مواد غلیظ، خوردنده، سمی، مواد دارای ذرات جامد، لجن صنعتی و لجن خانگی را بر عهده دارند و باعث می شوند که انتقال این مواد که حساسیت و یا سختی بالایی دارند به راحتی انجام شود.

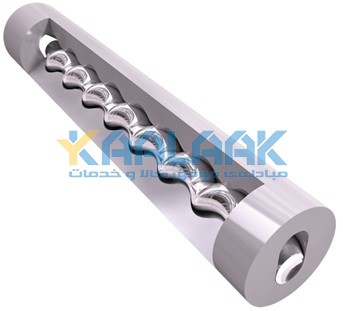

ساختار مونوپمپ به صورتی است که انتقال مواد را به صورت حجمی مانند پمپ سیلندر و پیستونی به آرامی انجام داده و به همین خاطرکیفیت اولیه مواد را حفظ میکند. لوله تغذیه مونو پمپ را داخل بشکه قرار داده و با استارت الکتروموتور و انتقال دور به روتور و چرخش آن داخل استاتور و با توجه به فیتی که بین روتور و استاتور وجود دارد ایجاد خلع کرده و باعث ساکشن و ورود مواد به حفره بوجود آمده بین روتور و استاتور شده و در ادامه چرخش روتور، سیال و مواد، انرژی جنبشی پیدا کرده و با سرعت به سمت باال و خروجی مونو پمپ هدایت پیدا میکند.
 |
|
|
پمپ هایی مخصوص تخلیه بشکه از مواد رقیق و غلیظ طراحی شده و بصورت عمودی نصب میشوند و کاملا بهداشتی و های ژنیک هستند. لوله تغذیه مونو پمپ کامل داخل بشکه قرار گرفته و مواد را از ورودی پمپ یعنی از کف بشکه یا مخزن ساکشن میکند.
مونو پمپ بشکه کش برای انتقال موادی مانند: عسل، آبمیوه و کنستانتره میوه، انواع روغنها، مواد شیمیایی رنگ و رزین، ژل مو، گلیسرین، مواد نفتی کاربرد دارد.
| کاربرد | دمای حداکثر | جنس لاستیک استاتور |
| مورد استفاده برای مواد غذایی و غیر شیمایی مواد با ph خنثی و موادی که روغن ندارند | 90c |
SBR(Styrene Butadiene Rubber) |
| مورد استفاده برای مواد غذایی حاوی روغن و یا روغنهای صنعتی و گریس ها و مواد نفتی | 90c | (Nitrile Butadiene Rubber)NBR |
| مورد استفاده موادی که خاصیت اسیدی و بازی قوی دارند و نیز مقاوم در مقابل سایش بوده و مواد حاوی روغن گیاهی و حیوانی | 90c | (Ethylene Propylene Diene Monomer Rubber)EPDM |
| مقاومت شیمایی عالی دارد. مناسب برای مواد غذایی و نیز مواد دارویی و آرایشی | 120c | (Flour Rubber)FKM |
بصورت عمودی داخل بشکه یا مخزن قرارگرفته و کار میکند. آببند پمپ از نوع مکانیکال سیل بوده و با توجه به نوع مواد جنس و مدل آن متغیر است. سایز ورودی آن بوشن 11.2 و خروجی 1 اینچ از نوع سرشلنگی ثابت و یا با اتصال مهره ماسوره و یا کلمپ می باشد.
این مونو پمپ بسته به سایز قابل استفاده بر روی مخازن اعم از بشکه استاندارد و حتی پیت میباشد.
صافی سطح بدنه پمپ: 8.0μm - الکتروموتور با مشخصات: 0.55kW , 900 rpm - طول های ساخته شده: 1000mm-700mm

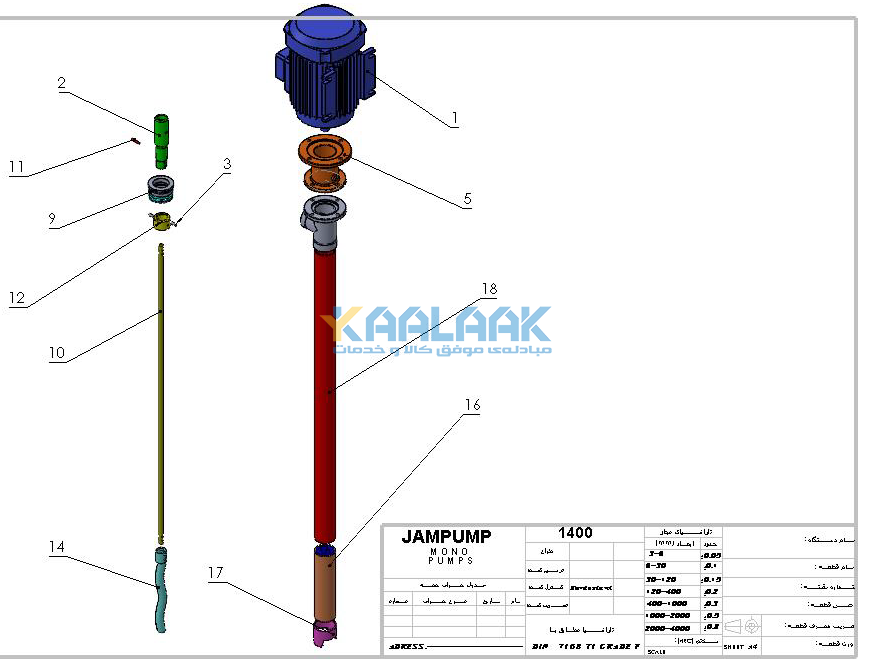

| ردیف | نام قطعه | کد | جنس | تعداد |
|---|---|---|---|---|
| 1 | الکتروموتور | J 01 M | - | 1 |
| 2 | کانکتینگ شافت | J 02 M | SS 304 - SS 316 | 1 |
| 3 | پیچ مغزی | J 03 M | SS 304 | 3 |
| 4 | آبپران | J 04 M | NBR | 4 |
| 5 | واسطه موتور | J 05 M | SS 304 - SS 316 | 1 |
| 6 | پیچ اتصال واسطه | J 06 M | SS 304 | 4 |
| 7 | واشر پیچ اتصال | J 07 M | SS 304 | 4 |
| 8 | اورینگ آببندی | J 08 M | NBR – EPDM – FKM | 1 |
| 9 | مکانیکال سیل | J 09 M | SS 304 - SS 316 | 1 |
| 10 | گاردان | J 10 M | SS 304 - SS 316 | 1 |
| 11 | خار گاردان | J 11 M | SS 304 - SS 316 | 1 |
| 12 | طوق نگهدارنده | J 12 M | PTFE | 1 |
| 13 | پیچ مغزی طرق | J 13 M | SS 304 - SS 316 | 4 |
| 14 | روتور | J 14 M | SS 304 - SS 316 | 1 |
| 15 | پیچ مغزی روتور | J 15 M | SS 304 - SS 316 | 4 |
| 16 | استاتور | J 16 M | NBR – EPDM – SBR - FKM | 1 |
| 17 | بوشن ورودی مواد | J 17 M | SS 304 - SS 316 | 1 |
| 18 | لوله تغذیه | J 18 M | SS 304 - SS 316 | 1 |
| 19 | پیچ اتصال سه راهه | J 19 M | SS 304 - SS 316 | 1 |
| 20 | سر شلنگی کلمپ | J 20 M | SS 304 - SS 316 | 1 |
جنس بدنه و واسطه و تمامی قطعات مونو پمپ: استینلس استیل AISI 304 - AISI 316 L
جنس لاستیک استاتور: SBR – NBR – EPDM- VITON
جنس مکانیکال سیل: با توجه به خصوصیا ت و درجه PH مواد انتخاب میشود. EPDM-NBR-FKM - /sic /sic – ceramic Oxide – O ring in FKM
معمولا برای PH های بین 2 تا 5 از استنلس استیل گرید 316 و برای PH های بین 5 تا 14 از استنلس استیل گرید 304 استفاده میگردد.
 |
 |
✓ دبی حداکثر: 3000 لیتر بر ساعت (L/h)
✓ فشار کاری حداکثر: 3 بار (Bar)
✓ دمای کاری حداکثر: 80 درجه سانتیگراد (c)
✓ ویسکوزیته حداکثر: 100.000 سانتی پواز (cP)
 |
 |
واحد دبی: لیتر بر ساعت
|
|
 |
