کابل خود نگهدار(Aerial Bundled Cable - ABC)

کابل خودنگهدار یا ABC نوعی کابل هوایی عایق‌دار است که از مجموعه‌ای از هادی‌های آلومینیومی عایق‌شده تشکیل شده و به‌گونه‌ای طراحی شده است که وزن خود را تحمل کند و نیازی به تجهیزات نگهدارنده‌ی جداگانه مانند سیم فولادی یا بازوی فلزی نداشته باشد. این کابل‌ها به صورت فشرده و تابیده حول یک رشته تقویتی (Messenger, sopport) یا نگهدارنده قرار گرفته و معمولاً برای انتقال انرژی الکتریکی در شبکه‌های توزیع فشار ضعیف یا متوسط استفاده می‌شوند. در برخی مدل‌ها دارای پوشش خارجی از جنس HDPE یا PVC نیز هستند.

ساختار کابل خودنگهدار

کابل‌های خودنگهدار از اجزای زیر تشکیل شده‌اند:

• هادی‌های فاز: از آلومینیوم رشته‌ای (خالص یا آلیاژی) ساخته شده‌اند و با عایق XLPE پوشیده می‌شوند. تعداد آن‌ها بسته به نوع شبکه (تک‌فاز یا سه‌فاز) بین ۱ تا ۳ رشته است.
• نول: از آلومینیوم عایق‌دار (XLPE) برای برگشت جریان.
• نگهدارنده: فولاد گالوانیزه بدون عایق که وظیفه تحمل وزن کابل را دارد.
• هادی روشنایی (اختیاری): در برخی مدل‌ها، یک رشته جداگانه برای تأمین برق چراغ‌های معابر در نظر گرفته می‌شود.
• عایق: جنس آن معمولاً XLPE یا HDPE است که در برابر اشعه UV، رطوبت و خوردگی مقاوم است.
• غلاف بیرونی (در فشار متوسط): روکش PVC یا HDPE برای محافظت بیشتر در برابر عوامل محیطی مانند باران، آفتاب و ضربه.

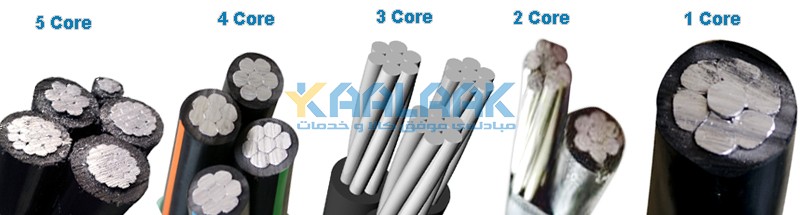

انواع کابل خود نگهدار

1. کابل فشار ضعیف (LV ABC):
   برای ولتاژهای تا ۱ کیلوولت، مناسب برای مصارف خانگی و شبکه‌های توزیع شهری و روستایی. این کابل‌ها در ترکیبات ۲ تا ۶ رشته شامل فاز، نول، روشنایی و مسنجر ساخته می‌شوند.
2. کابل فشار متوسط (MV ABC):
   دارای ولتاژهای نامی 6.35/11kV، 12.7/22kV و 19/33kV و عایق XLPE با روکش HDPE، مناسب برای انتقال برق در مناطق صعب‌العبور و نصب بر روی تیرها.

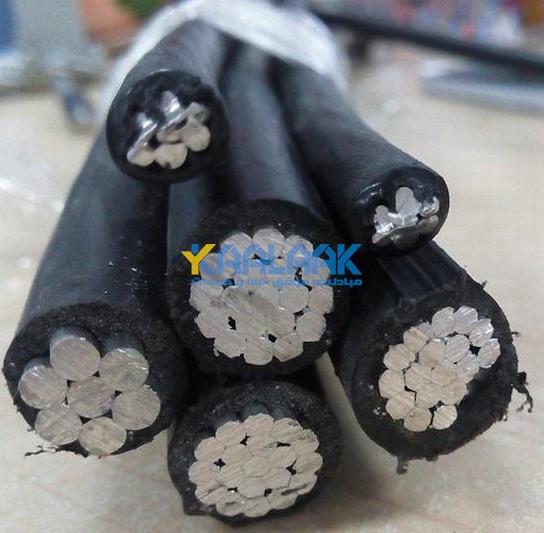

کابل خودنگهدار شش رشته(سه فاز + نول + روشنایی + مهار) فشار ضعیف مشهد کابل

ساختار 6Core self-supporting aeral cable :

• سه رشته فاز (L1, L2, L3 – عایق‌شده)
• یک رشته نول (Neutral)
• یک رشته روشنایی (Lighting – معمولاً با سطح مقطع پایین‌تر)
• یک رشته نگهدارنده (sopport – فولاد آلومینیوم‌پوش یا آلیاژی، تحمل بار مکانیکی)

ولتاژ اسمی: 0.6/1 کیلوولت
کاربرد:

• شبکه‌های توزیع پیچیده‌تر در مناطق پرجمعیت
• سیستم‌های سه‌فاز همراه با روشنایی و نول مجزا
• مناطقی که نیاز به ایزولاسیون دقیق‌تر و بارگذاری بالاتری دارند

مزایا:

• • انعطاف‌پذیری بالا برای استفاده در پروژه‌های شهری بزرگ
  • امکان تفکیک روشنایی، فاز و نول به‌صورت کاملاً مجزا
  • پایداری بیشتر در سیستم برق با مصرف متنوع

 نکات مهم برای خرید کابل خودنگهدار (ABC)

هنگام خرید کابل‌های خودنگهدار، مخصوصاً مدل‌های ۲، ۵ و ۶ رشته‌ای تولید مشهد کابل، به موارد زیر توجه کنید:

1. نوع کاربرد و تعداد رشته‌ها

• ● ۲ رشته (فاز + نول): مناسب برای مصارف تک‌فاز و برق‌رسانی ساده مثل خانه‌های روستایی یا ویلاها.
• ● ۵ رشته (۳ فاز + روشنایی + ساپورت): مناسب برای مناطق شهری، معابر عمومی، پروژه‌های صنعتی سبک.
• ● ۶ رشته (۳ فاز + نول + روشنایی + ساپورت): کامل‌ترین گزینه برای شبکه‌های برق سه‌فاز با نیاز به روشنایی معابر و نول مجزا.

2. جنس و کیفیت عایق

• کابل‌هایی با عایق XLPE یا HDPE انتخاب کنید؛ این مواد مقاومت بالایی در برابر گرما، اشعه خورشید، باران، خوردگی و پارگی دارند.

3. نوع هادی نگهدارنده

• مطمئن شوید کابل دارای هادی ساپورت فولادی گالوانیزه است (در مدل‌های ۵ و ۶ رشته‌ای) تا استحکام کششی و تحمل وزن کابل در مسیرهای طولانی و شرایط آب‌وهوایی سخت حفظ شود.

4. سطح مقطع مناسب

• سطح مقطع مناسب را بر اساس میزان جریان مصرفی، طول مسیر و نوع مصرف‌کننده انتخاب کنید (مثلاً 16، 25، 50، 70 میلی‌متر مربع). استفاده از سطح مقطع پایین‌تر از نیاز می‌تواند باعث افت ولتاژ و افزایش تلفات شود.

5. استاندارد و اصالت برند

• کابل باید دارای استاندارد ملی ایران و یا استاندارد بین‌المللی (IEC 60502-1 یا NFC 33-209) باشد.
• حتماً برند معتبر مانند مشهد کابل انتخاب شود تا از کیفیت و طول عمر کابل مطمئن باشید.

6. نصب و پشتیبانی

• بررسی کنید که آیا کابل انتخابی، امکان نصب آسان روی تیر برق با کلمپ استاندارد را دارد.
• در صورت نیاز به پشتیبانی فنی، مشهد کابل مشاوره قبل از خرید نیز ارائه می‌دهد.

نتیجه‌گیری

کابل‌های خودنگهدار مشهد کابل، با طراحی مهندسی‌شده و استفاده از مواد اولیه مرغوب، گزینه‌ای ایمن، بادوام و مقرون‌به‌صرفه برای شبکه‌های هوایی برق در محیط‌های شهری و روستایی هستند. این کابل‌ها با تنوع در تعداد رشته‌ها (۲، ۵ و ۶ رشته‌ای)، نیازهای متنوع پروژه‌ها را پاسخ می‌دهند. انتخاب مدل مناسب، متناسب با نیاز مصرف، شرایط نصب، و طول مسیر، می‌تواند تأثیر زیادی در عملکرد ایمن، کاهش هزینه نگهداری و کاهش تلفات شبکه برق داشته باشد. استفاده از کابل‌های استاندارد مشهد کابل تضمین‌کننده دوام و کارایی طولانی‌مدت است.

کابل خودنگهدار ۶ رشته‌ای(۳ فاز + نول + روشنایی + مهار) گزینه‌ای کامل و حرفه‌ای برای شبکه‌های توزیع برق سه‌فاز در مناطق پرمصرف است که جداسازی نول، روشنایی و سیم مهار را ممکن می‌سازد و بالاترین سطح ایمنی و کارایی را در برق‌رسانی فراهم می‌کند.
